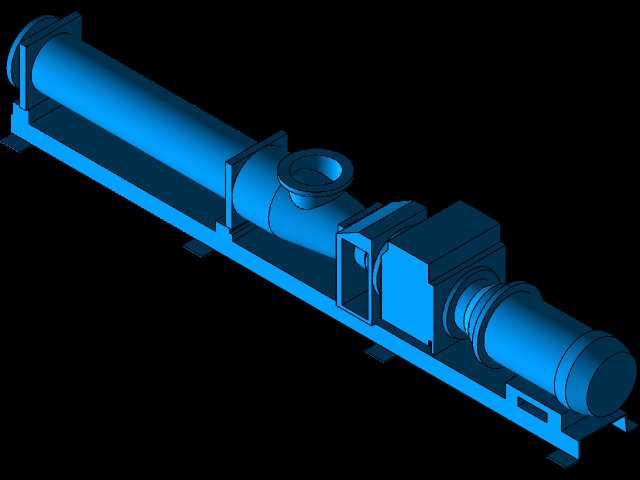

西派克BN系列单螺杆输送泵三维结构

　　在市政污泥处置、食品酱料输送、化工高粘度介质转运这类工况里，普通离心泵经常会遇到介质含固率高、流动性差、输送过程不允许过度剪切的问题，这时候单螺杆泵的应用优势就会凸显出来，这款seepex BN系列的螺杆泵结构，就是针对这类中高压力、连续稳定输送需求做的结构设计。从结构布局来看，整个泵采用卧式同轴布置，驱动端和泵体端通过连接架刚性衔接，底部的一体式安装底座预留了标准的地脚螺栓固定孔位，安装时不需要额外做复杂的机架适配，只要保证基础平面的水平度在允许公差范围内，就能完成设备的就位找正。进料口设计在泵体中段的上方位置，采用垂直向上的法兰连接结构，这种布局可以让高粘度介质依靠自重顺利进入定子和转子形成的密封腔，避免进料段出现积料、

　　气堵的问题，出料口则设置在泵体靠近驱动端的侧方，和进料口形成90度的空间夹角，方便现场对接不同走向的工艺管线。转子采用单头偏心螺旋结构，和内壁带有双头螺旋型腔的弹性定子配合，当转子在定子腔内做行星回转运动时，相互啮合形成的密封腔会沿着轴向从进料端向出料端匀速推移，这个过程里腔室的容积不会发生突变，所以输送过程的流量脉动非常小，压力输出稳定，也不会对输送的介质产生过度的剪切破坏，哪怕是含有一定比例固体颗粒的污泥、带纤维的物料，或者是对剪切敏感的食品酱料、聚合物溶液，都能平稳输送，不会出现介质破乳、颗粒破碎的问题。驱动端的连接结构做了紧凑型设计，传动部分的护罩完全覆盖了联轴器等旋转部件，既满足现场的安全防护要求，也能减少粉尘、

　　水汽对传动部件的侵蚀，轴承座部分的腔体预留了润滑脂加注通道，日常维护时不需要拆解泵体就能完成轴承的润滑保养，降低了现场运维的工作量。从安装边界来看，整个泵的轴向长度是按照标准的BN130系列参数做的1:1建模，进出口法兰的尺寸、螺栓孔分布圆直径都和实际产品的安装尺寸完全一致，底座的安装孔间距、地脚孔的大小也都符合现场安装的尺寸要求，做产线布局设计的时候，可以直接把这个模型导入到装配环境里，核对和上下游设备的管线对接位置、操作维护预留空间，避免现场安装的时候出现管线干涉、维护空间不足的问题。定子部分采用的是弹性材质包覆的结构，和金属转子配合的时候，即使介质里含有少量细小的硬质颗粒，弹性的定子内壁也能产生微量的形变让颗粒通过，

　　不会出现定子和转子抱死、磨损加剧的问题，相比其他类型的容积泵，这种结构的自吸能力也更强，启动前不需要灌泵就能抽吸低位槽罐里的介质，对于一些进料位置低于泵安装高度的工况，不需要额外配置引料装置就能正常工作。在建模的时候，整个结构的装配关系完全按照实际产品的装配顺序做了层级划分，定子和转子的啮合间隙、连接架和轴承座的配合止口、密封件的安装槽位都做了准确的还原，不管是做设备选型阶段的布局校核，还是做同类产品的结构参考、拆解学习螺杆泵的工作原理，这个模型都能提供准确的结构参考。另外，泵体两端的密封结构采用的是标准的机械密封安装位，预留了密封冲洗液的接口位置，针对不同的输送介质，可以适配不同材质的机械密封，比如输送腐蚀性介质的时候可以选耐腐蚀的摩擦副材质，输送含颗粒介质的时候可以选用带冲洗结构的机封，这些接口位置的尺寸在模型里都做了准确的还原，做管路设计的时候可以直接对接冲洗管线，不需要再额外核对密封接口的尺寸参数。
