西派克单螺杆输送泵三维结构设计

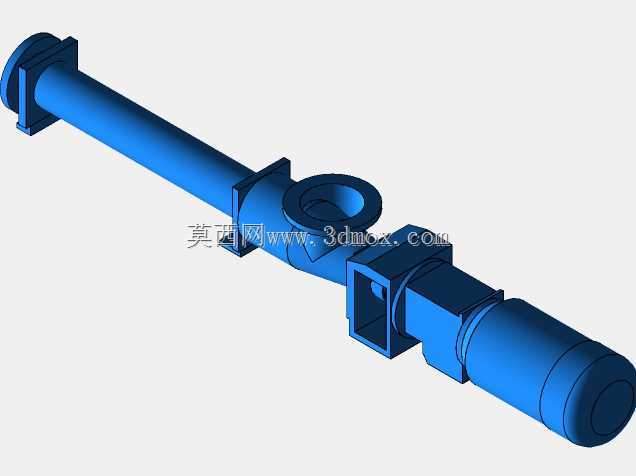

　　在市政污泥处置、食品粘稠物料输送、化工高含固率介质转运的工况现场，单螺杆泵的应用占比常年居高不下，这类容积式泵的核心优势在于对介质的低剪切输送特性，不会破坏输送物料的原有性状，同时能稳定输出恒定流量，不受出口端压力波动的明显干扰。本次建模还原的BN系列单螺杆泵，整体采用直联式布局，驱动端与泵体通过刚性连接座集成，省去了传统联轴器连接的额外安装空间，整体轴向长度控制紧凑，适合安装空间局促的管线改造场景。从结构拆解来看，进料口采用垂直向上的法兰接口设计，可直接对接上方料仓或进料管路，减少进料弯头带来的阻力损失，避免高粘度物料在进料拐角处堆积架桥；出料端沿轴向延伸的长导程泵腔段，内部配合偏心转子与橡胶定子形成连续的密封腔室，

　　随着转子的偏心回转运动，密封腔从进料端向出料端匀速推移，实现介质的连续稳定输送，这种结构对于含颗粒的介质、高粘度膏状介质都有极强的适应性，不会出现离心泵输送高粘介质时效率骤降、气蚀严重的问题。设计过程中首先确定了转子的偏心距与定子导程的匹配关系，这两个参数直接决定泵的单转排量，建模时严格按照偏心回转的运动轨迹做干涉检查，确保转子在定子型腔内回转时，所有接触位置的压缩量保持在橡胶定子的合理弹性变形范围内，既不会因为压缩量过大造成定子过度磨损缩短使用寿命，也不会因为压缩量不足导致腔室密封失效、出口压力上不去、流量回流的问题。驱动端的连接座采用箱式结构，内部预留了传动轴与机械密封的安装空间，机械密封的安装位做了同轴度公差约束的建模标注，

　　实际装配时密封端面的跳动量需要控制在0.05mm以内，避免运行时出现介质泄漏。进出口法兰的螺栓孔位采用标准化工法兰尺寸匹配，可直接对接同压力等级的工业管路，不需要额外做转接法兰，降低现场安装的改造成本。安装底座的定位面做了平面度要求，安装时需要保证泵体整体轴向水平，避免转子偏心运转时出现额外的径向力，造成轴承过早损坏、定子偏磨的问题。从安装边界来看，该泵的整体径向尺寸集中在驱动端与进料口位置，现场布管时需要在进料口侧预留至少一倍管径的操作空间，方便后续检修时拆卸进料口检查转子进料端的磨损情况，驱动端尾部需要预留电机接线与散热的空间，不能紧贴墙面或其他设备遮挡电机散热风道。这类泵在实际选型时，需要根据输送介质的粘度、含固率、

　　温度调整定子的橡胶材质，比如输送含油介质时选用丁腈橡胶定子，输送腐蚀性介质时选用氟橡胶或三元乙丙橡胶材质，建模时将定子作为独立可替换的零件拆分，方便后续根据不同工况快速替换定子模型，完成不同配置的选型出图。另外，泵体的长轴段外部没有额外的支撑脚，整体依靠两端的法兰与驱动端底座承重，安装时需要在出口法兰位置做合理的管路支撑，避免管路重量全部压在泵体上，造成泵腔变形、转子卡滞的故障。在三维建模的细节处理上，所有的铸造圆角、加工退刀槽、密封槽都做了还原，没有做过度的简化处理，方便后续直接导出工程图用于生产参考，也可以用于设备布局时的干涉检查，提前预判现场安装时可能出现的管线碰撞、操作空间不足的问题。对于设备运维人员来说，这个模型也可以作为拆装培训的参考，清晰展示内部转子、定子、传动轴、密封件的装配顺序，帮助运维人员快速掌握设备的拆装要点，减少现场检修的失误率。在不同工况的适配性上，该结构的泵可以通过调整转速来改变输送流量，配合变频电机可以实现流量的无级调节，适合需要精准控制投料量的生产工艺环节，比如污水处理的药剂投加、食品生产的酱料输送、造纸行业的纸浆输送等场景，都能稳定运行。建模时特意验证了转子运动过程中与泵腔内壁的最小间隙，确保在常温装配状态下，金属转子与橡胶定子之间没有硬摩擦，启动时不会出现过载卡滞的问题，同时在驱动端的轴承位做了润滑通道的预留，方便日常运行时加注润滑脂，延长轴承的使用寿命。
