等径三向汇流Y型管路接头结构设计

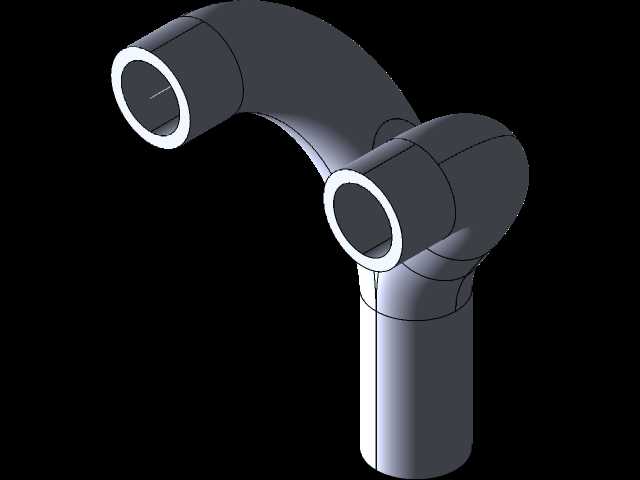

　　在流体输送系统的管路布局中，Y型接头是实现管路分流、合流功能的核心连接件，这类结构常出现在民用供水、工业冷却循环、小型液压回路、气动控制管路等场景中，相比直角三通，Y型结构的流道过渡更平缓，流体在转向过程中的局部阻力损失更小，能有效降低管路内的紊流产生概率，减少输送过程中的压力损耗，同时也能降低流体中杂质在转角处沉积堵塞的风险。这款Y形管采用等径三接口设计，三个连接端口的通径尺寸保持一致，适配同规格的外接管路，无需额外做变径转接，能简化现场安装的配件选型流程，减少管路连接点的数量，降低潜在的泄漏风险点。从结构设计逻辑来看，整个接头的流道采用圆弧平滑过渡，三个接口的中心轴线交汇于内部流道的中心区域，其中两个接口呈对称斜向布置，

　　第三个接口沿竖直方向延伸，形成稳定的三向连通结构，这种布局既可以实现单路输入双路输出的分流功能，也可以支持双路输入单路输出的合流工况，适配不同的管路流向需求。在外形尺寸的设计上，接头的接口段预留了足够的直管段长度，能够满足卡套连接、粘接、热熔连接或者螺纹转接的安装空间要求，不会因为接口段过短导致连接工装无法操作，也能保证外接管路插入后有足够的密封接触长度，保障连接后的密封可靠性。接头的外壁厚度根据常规管路输送的压力等级做了等强度设计，在流道转弯的应力集中区域，外壁做了局部加厚处理，避免管路在承压工况下，转角位置因为应力集中出现开裂、变形的问题，同时外壁整体保持光滑过渡，没有突兀的凸起或者棱角，既方便生产加工过程中的脱模或者切削成型，

　　也能减少安装过程中对操作人员的剐蹭风险，同时也便于后续管路维护时的表面清洁、防腐涂层涂刷作业。在实际安装边界的考量上，这款Y型接头的三个接口的轴线夹角经过优化，两个斜向接口与竖直接口的夹角保持一致，安装时外接管路不会出现互相干涉的情况，即使在紧凑的设备内部管路布局中，也能预留出足够的管路弯曲空间，不需要额外对管路做大幅度的弯折调整，能有效降低管路安装时的弯折应力，延长外接管路的使用寿命。从流体性能的角度来看，平滑的内部流道没有突兀的台阶或者死角，流体在通过接头时的流向变化是渐进式的，不会出现流体直接冲击内壁直角区域的情况，一方面能降低流体输送过程中的噪音，另一方面也能减少高速流体长期冲刷内壁造成的局部磨损，提升接头的整体使用寿命。

　　这类Y型接头在实际应用中，既可以用于民用建筑的冷热水供水管路中，实现单路供水向两个用水点的分流，也可以用于工业设备的冷却系统中，将两路冷却回水汇流后送入冷却循环回路，还可以在小型气动设备的气路中，将压缩空气分流到两个不同的气动执行元件端，适配多种低压流体输送的场景需求。在建模过程中，整个结构的壁厚保持均匀，除了转角应力区的局部加厚外，其余位置的壁厚偏差控制在合理范围内，既不会因为壁厚过薄导致结构强度不足，也不会因为壁厚过大造成材料浪费，同时均匀的壁厚也适配注塑、铸造、3D打印等多种加工工艺，生产过程中不会因为壁厚差异过大出现缩孔、变形等成型缺陷。接口的端面设计为平整的垂直面，能够保证与外接管路或者密封件的端面紧密贴合，避免因为端面倾斜导致密封面出现间隙，造成输送介质的泄漏。接头的整体外形没有多余的装饰结构，所有的曲面设计都服务于流道性能与结构强度需求，没有冗余的结构设计，整体结构紧凑，占用的安装空间较小，适合在空间受限的设备内部或者管路密集的布线场景中使用。
