阶梯式带孔定位传动轴结构设计

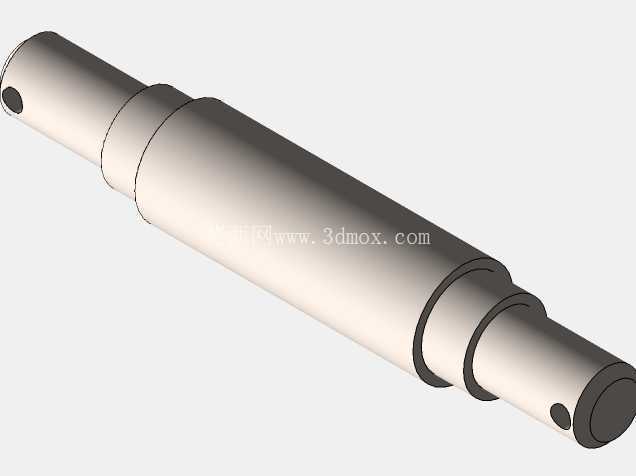

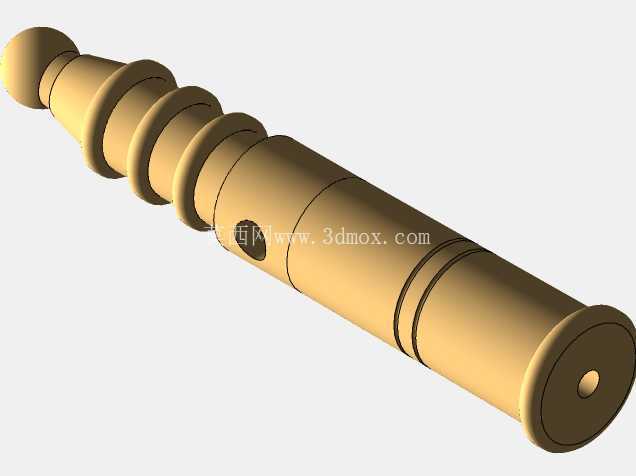

这类阶梯轴结构是回转传动系统里的核心承载零件，日常在小型动力传输、精密进给机构、办公设备传动单元里都能见到它的身影，区别于大载荷的重载传动轴，这类轴的尺寸控制更精细，安装适配性要求更高。从结构上看，轴身采用多段阶梯设计，每一段轴径的变化都对应不同的装配需求：两端的细轴段用来安装轴承或者传动轮，轴肩位置直接作为装配定位面，不需要额外加装定位套就能控制装配零件的轴向位置，减少装配环节的累计误差。两端加工的径向通孔是穿装圆柱销或者开口销用的，用来限制轴上套装零件的轴向窜动，尤其是在频繁正反转的传动场景里，这种销孔固定的方式比顶丝固定的可靠性更高，能承受一定的冲击载荷，不会因为长期震动出现松脱。

设计这类轴的时候，首先要核算每一段轴径的抗弯截面模量，根据传递的扭矩大小匹配对应的轴径尺寸，轴肩的过渡圆角要严格控制，圆角太小会在热处理或者受载时出现应力集中，直接断轴；圆角太大又会导致装配零件贴不紧轴肩，出现轴向定位失效的问题。轴的表面粗糙度也要根据配合段的需求区分，和轴承、传动轮配合的轴段粗糙度要控制在Ra1.6以内，非配合的轴段可以放宽到Ra3.2，既满足装配精度要求，又能控制加工成本。

从安装边界来看，这类轴的总长度要匹配安装腔的轴向空间，两端伸出轴段的长度要刚好够装上传动件和固定销，不能过长导致和周边结构发生运动干涉，也不能过短导致销孔无法穿装固定件。轴上各段阶梯的同轴度公差要控制在0.02mm以内，不然装配后会出现回转跳动，轻则导致传动噪音大、磨损加快，重则直接卡滞无法运转。两端的销孔位置要和轴端保持足够的距离，避免销孔边缘和轴端距离太小导致受力时轴端开裂，销孔的直径要和选用的固定销做间隙配合，方便装配的时候顺利穿入，又不会因为间隙太大出现晃动。

实际应用里，这类轴常用来传递中小扭矩，比如小型设备的进给传动、影像设备的辊轴传动、精密仪器的回转支撑，它不需要额外做复杂的键槽加工，靠轴肩定位和销钉固定就能满足传动需求，加工难度比带键槽的轴更低，装配效率也更高。设计建模的时候要注意每一段轴的同轴度约束，阶梯过渡处的圆角要统一做出来，不能遗漏工艺结构，两端的销孔要保证和轴线垂直，避免穿销的时候出现别劲的情况。另外轴的两端要做小倒角处理，去除加工毛刺，方便装配的时候顺利穿入轴承或者传动轮的内孔，不会刮伤配合零件的内孔表面。在选材上这类轴一般选用45号钢做调质处理，硬度控制在HB220-250之间，既有足够的强度传递扭矩，又有不错的韧性，能承受一定的冲击载荷，不需要做太昂贵的表面处理就能满足大部分常规场景的使用需求，如果是用在有腐蚀的环境里，也可以换成不锈钢材质，对应调整轴径尺寸补偿强度差异。
