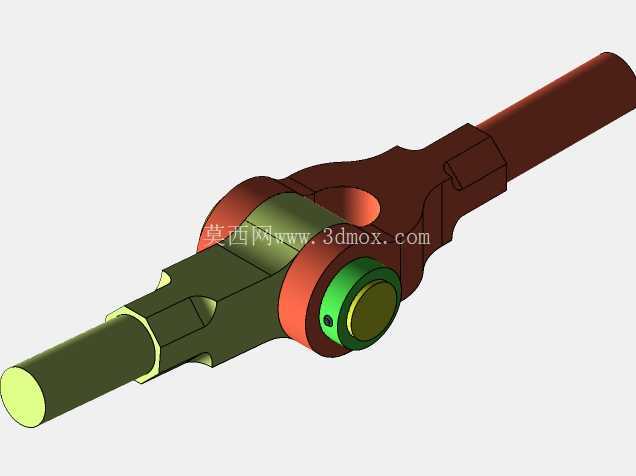

在底盘传动与转向执行机构的布置中,这类铰接式转向接头承担着把转向力矩从操纵端传递到转向执行端的核心作用,同时还要补偿两端轴系之间因悬架跳动、车架形变带来的角度偏移。实际装车场景里,方向盘下方的转向管柱与转向器输入轴往往无法保持严格同轴,车辆经过颠簸路面时,悬架导向机构会带动转向器相对车身产生小幅位移,若采用刚性轴直接连接,不仅会在转动过程中产生卡滞,还会把路面冲击直接反向传递到方向盘,影响操纵手感甚至造成轴系疲劳断裂。这套接头的十字轴铰接结构正是为解决该问题而设计,两端的长轴段分别对接上游转向管柱与下游转向器输入轴,中间的十字铰可以在两个正交平面内自由摆动,在传递旋转扭矩的同时允许两端轴线存在一定夹角。

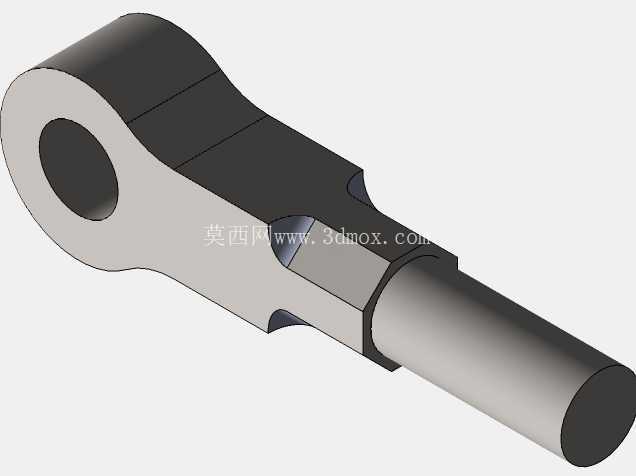

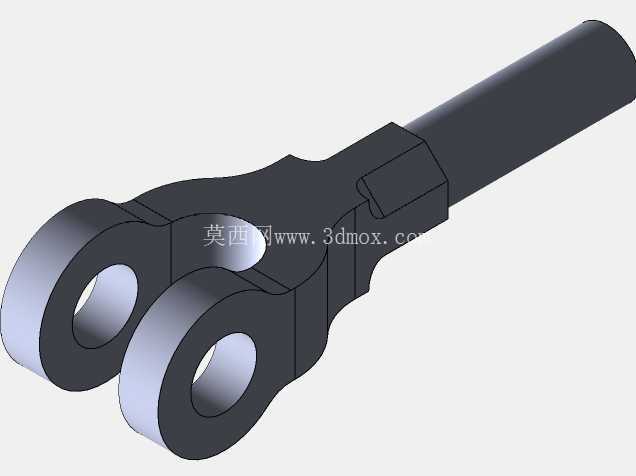

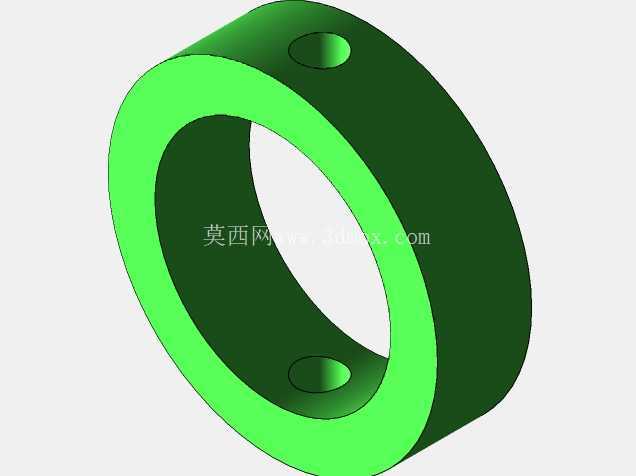

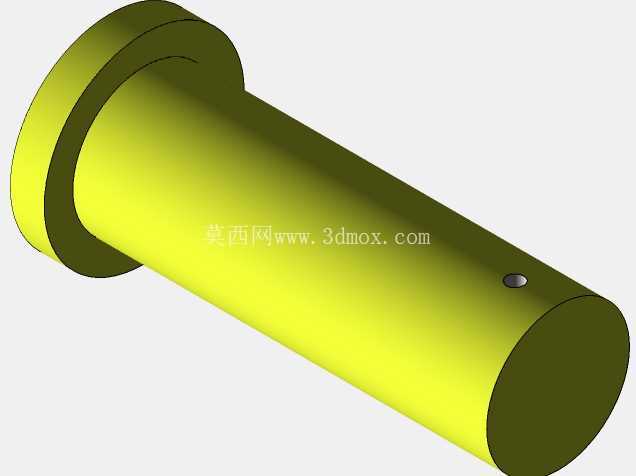

从结构细节来看,接头两端的轴段采用了阶梯轴设计,靠近铰接中心的部位加工有扁位与卡槽,用于安装固定销或锁紧卡簧,防止轴件在工作过程中从配合孔中脱出。中间铰接座采用分体抱合式结构,两片半圆形轴瓦包裹十字轴的四个轴颈,轴颈端面设置有端盖与注油孔,端盖通过小螺钉紧固在铰接座上,既可以限制十字轴的轴向窜动,也能在保养时拆开检查内部磨损情况。十字轴轴颈与轴瓦之间预留有均匀的配合间隙,该间隙在建模时需要严格控制:间隙过小会导致铰接转动阻力过大,低温润滑脂粘度上升时甚至出现转不动的情况;间隙过大则会在转向换向时产生明显旷量,方向盘自由行程超标,直接影响车辆转向响应精度。
建模过程中首先要确定的是铰接中心的位置,这一点是整个部件的装配基准。两端轴段的轴线在设计状态下默认共线,十字轴的两个正交轴颈分别垂直于该主轴线,四个轴颈的同轴度、垂直度公差需要在草图阶段就通过几何约束锁定,避免后续装配时出现铰接运动干涉。轴段外圆直径需要和对接的管柱内孔、转向器输入轴孔形成过渡配合,配合长度一般取轴径的1.2到1.5倍,保证扭矩传递过程中接触面压足够,不会出现打滑滚键。轴端的扁方结构用于和对接部件的卡槽配合,承担周向止转功能,相比单独使用键连接,这种扁方加锁紧销的组合在中小扭矩的转向传动场景下装配更便捷,拆卸维护也更方便。
安装边界方面,这类接头在整车布置时需要预留出足够的摆动空间,铰接座外径在整个部件中尺寸最大,周围的线束、制动管路、车身钣金都要和该外圆保持安全间隙,避免悬架跳转到极限位置时铰接座与周边零件发生磕碰。两端轴段的插入深度需要在建模时明确标注装配刻度,现场装配时轴件插入对接孔后要保证锁紧销完全落入卡槽,不能出现半插半露的情况。十字轴的最大摆角一般设计在35度到45度之间,覆盖转向管柱在整车全工况下的所有偏移角度,建模时可以通过软件的运动算例模拟两端轴段在最大摆角下的运动状态,检查铰接座、端盖、轴段之间是否存在动态干涉,尤其是端盖上的紧固螺钉头部,在大角度摆动时最容易和轴段表面发生摩擦,需要在结构设计时给螺钉头部留出沉孔空间。
从受力角度分析,该接头在转向过程中主要承受扭转载荷,十字轴轴颈部位还会承受周期性的交变挤压应力,因此在结构设计时铰接座的壁厚要均匀过渡,避免在轴瓦开口位置出现应力集中尖角。轴段与铰接座衔接的根部要设计圆角过渡,圆角半径不能过小,否则在反复扭转摆动过程中根部容易萌生疲劳裂纹。润滑通道的设计也不能忽略,十字轴内部通常会钻通油道,润滑脂可以从注油嘴注入后分配到四个轴颈摩擦面,减少铰接转动过程中的磨损,延长部件使用寿命。这类结构不仅应用在乘用车转向系统,在工程机械操纵连杆、农用车辆传动机构中也有广泛使用,只要是需要在不同轴之间传递旋转运动、同时补偿轴线角度偏差的场合,都可以参考这种铰接接头的设计思路,根据实际传递扭矩大小调整轴径、铰接座尺寸与配合间隙,在保证结构强度的前提下兼顾运动灵活性与装配维护便利性。
