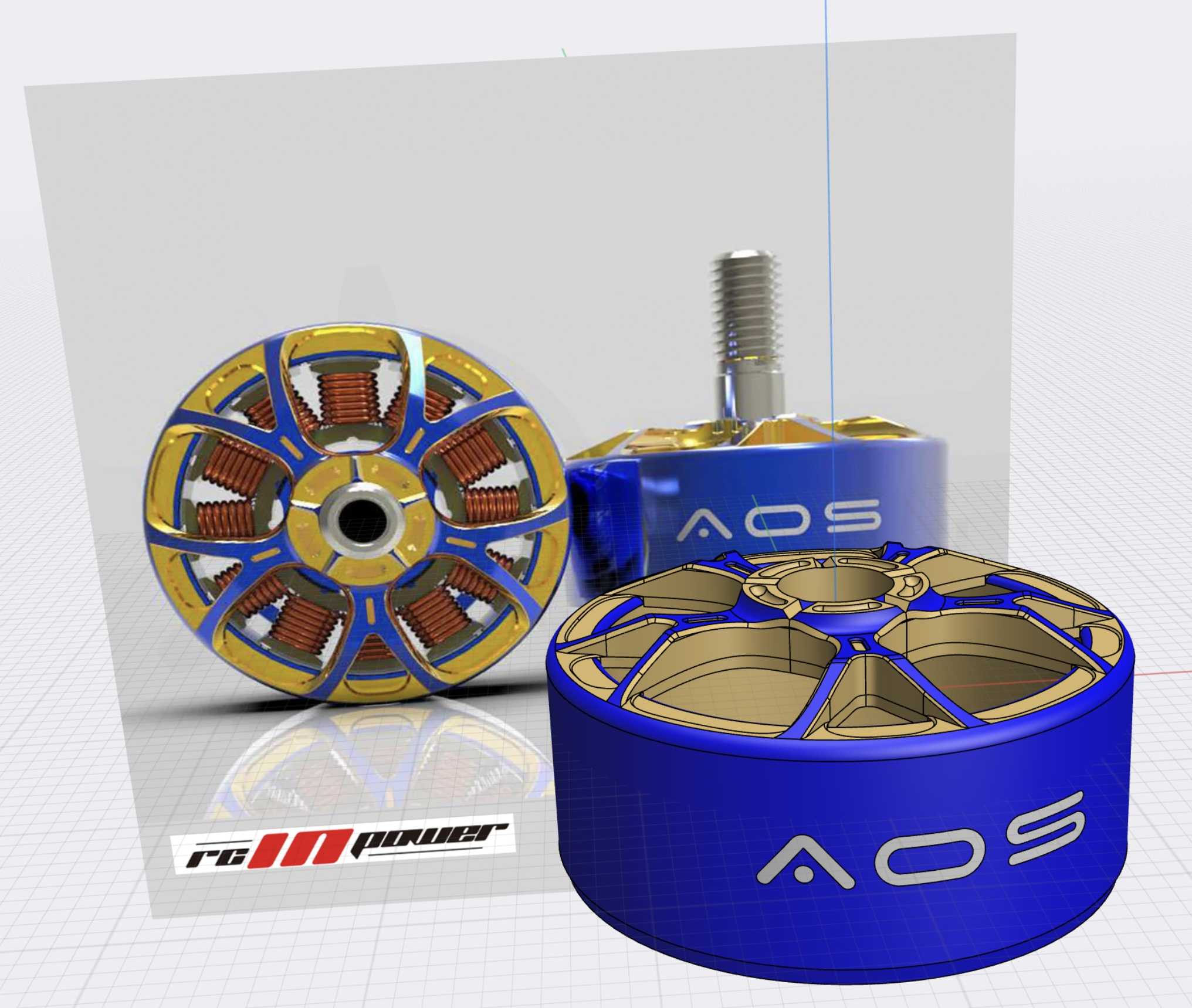

航模用AOS-RC超新星2207外转子电机外壳

　　这款外转子电机外壳是适配2207规格穿越机动力系统的核心结构件，主要面向FPV竞速、花飞航模的动力单元配套场景，作为无刷电机的旋转承载结构，直接承担磁钢固定、动平衡基准、散热导流、外观标识的多重作用。从实际装机场景来看，这类外壳主要搭配1980KV转速规格的定子组件，适配4S-6S锂聚合物动力电池，多用于五寸穿越机的动力输出端，在高速飞行、大机动过载的工况下，外壳的结构强度、圆度公差、动平衡余量直接决定电机的运转稳定性与使用寿命。

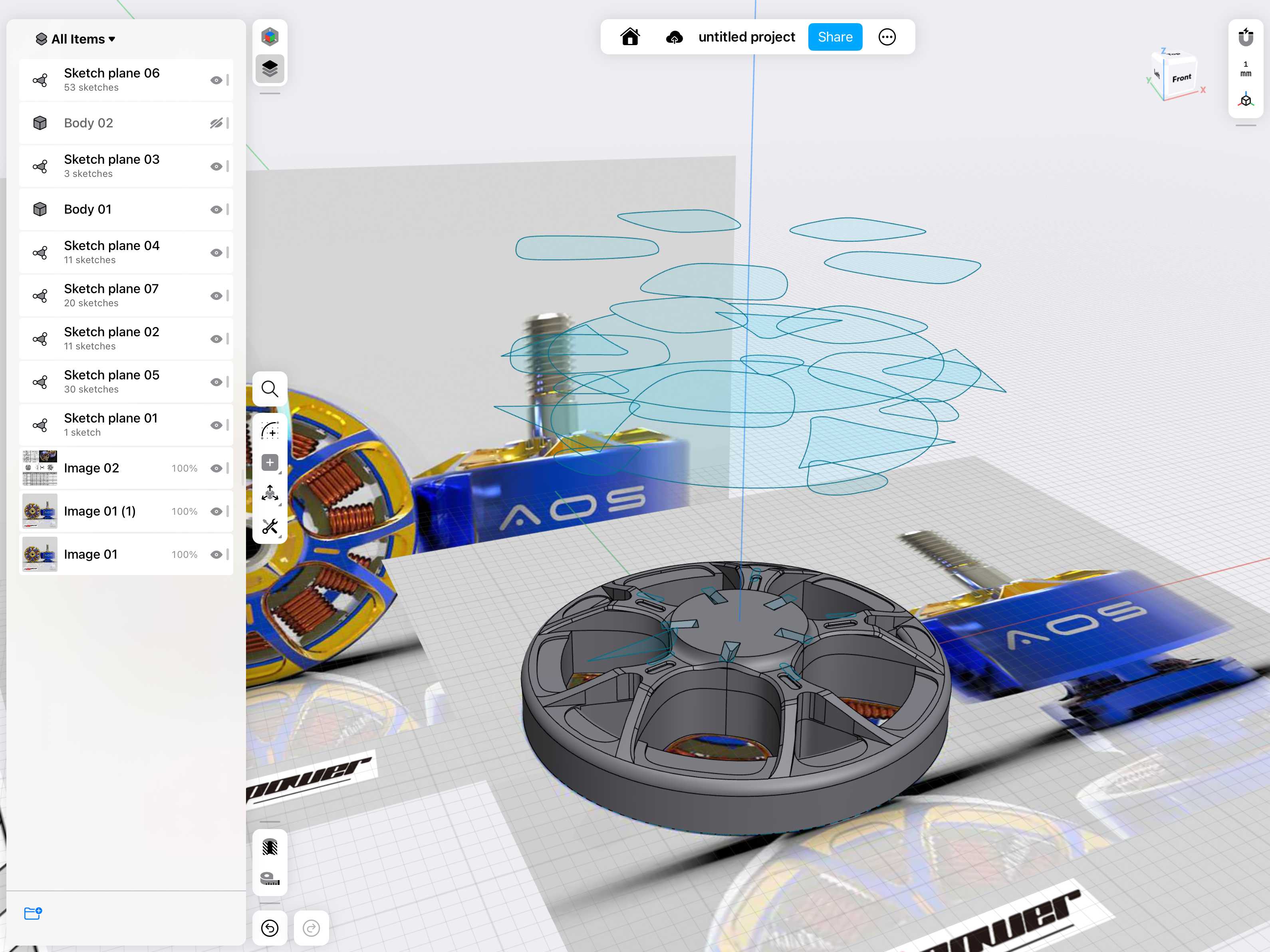

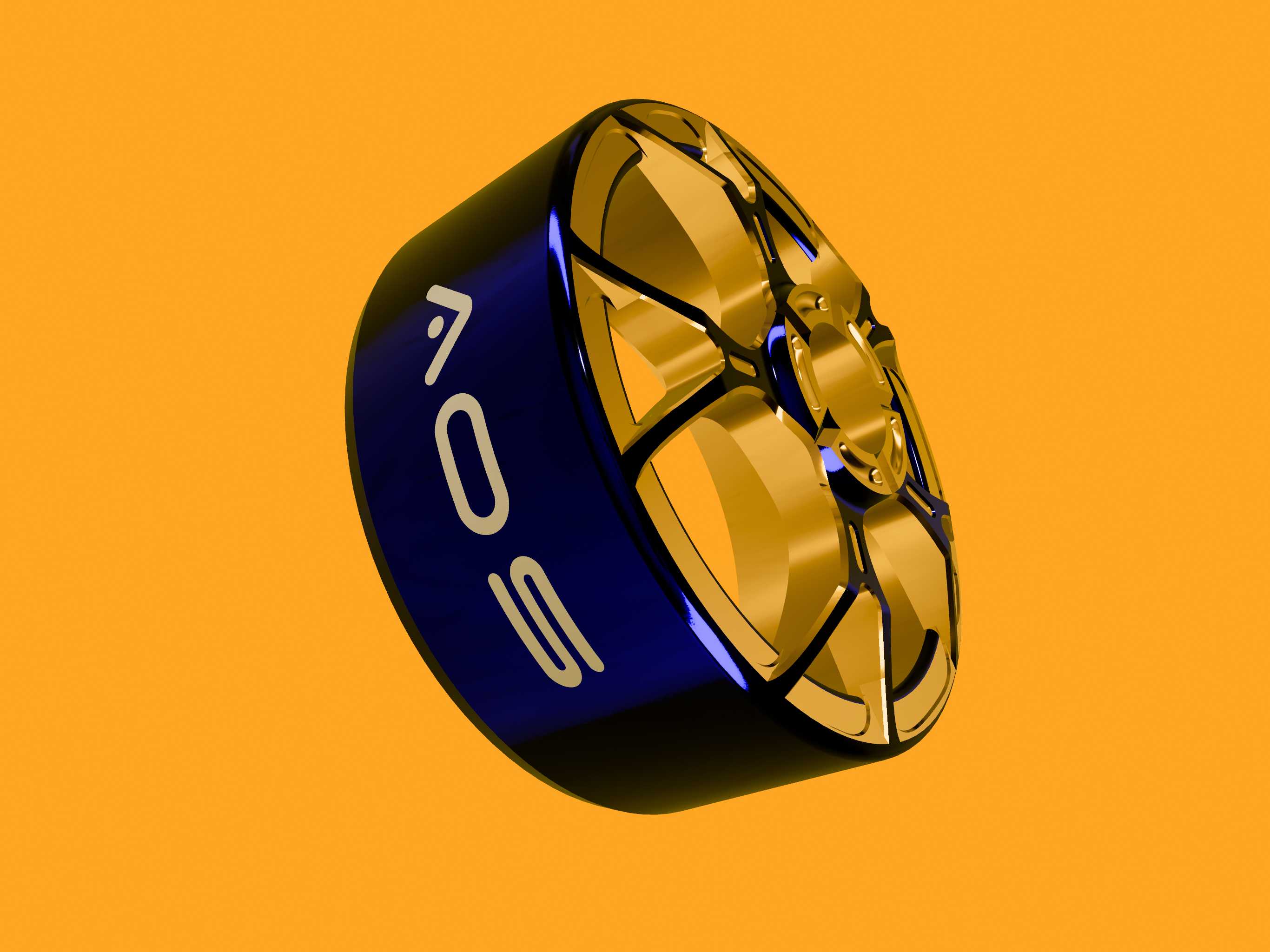

　　从设计思路上看，这款外壳采用了一体化车削加工的结构逻辑，主体为圆柱形回转体结构，侧壁做了等厚薄壁设计，在保证结构刚度的前提下尽可能降低旋转件重量，减少电机转动惯量，提升动力响应速度。外壳外壁预留了品牌标识的加工区域，采用凹陷式字符设计，既避免印刷标识在高速气流冲刷、落地磕碰中脱落，也不会额外增加突出结构带来的风阻。外壳上端面做了辐条式镂空减重结构，每道辐条的截面都做了圆弧过渡，既可以在电机运转时带动气流穿过定子绕组缝隙，带走线圈通电产生的热量，也能避免直角应力集中导致的炸机碎裂问题，辐条的分布角度经过动平衡配重计算，和侧壁的厚度公差配合，把整体剩余不平衡量控制在航模动力要求的精度范围内，避免高转速下出现机身抖动、画面果冻的问题。

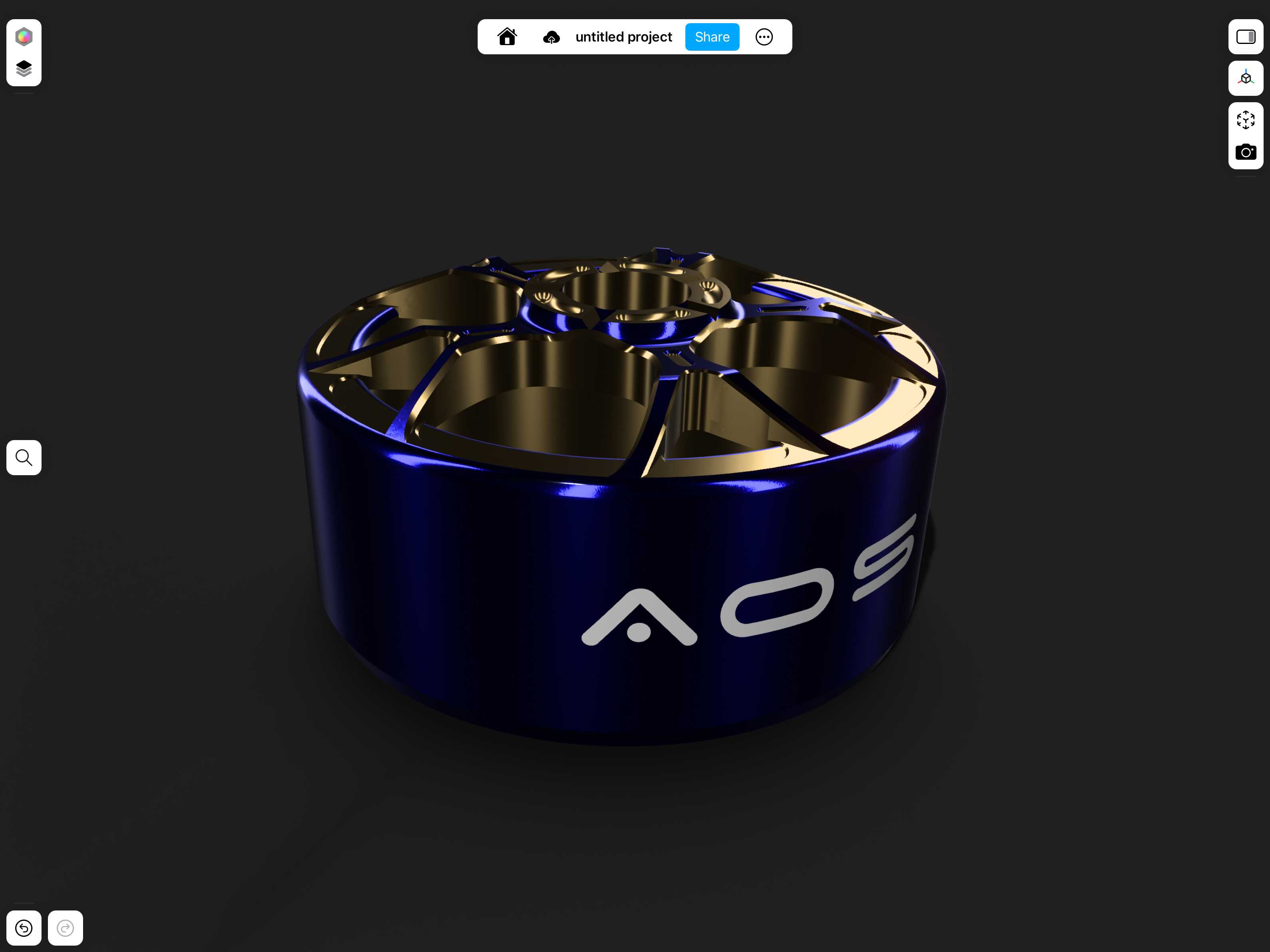

　　从安装边界来看，这款外壳适配2207规格的标准定子，也就是定子外径22mm、定子叠厚7mm的通用无刷电机尺寸，外壳的内壁直径和磁钢的过盈配合公差控制在0.02mm以内，既保证磁钢粘贴后的固定强度，避免高转速下磁钢甩出，也不会因为过盈量过大导致磁钢碎裂、外壳变形。外壳的下端和电机底座的配合止口做了倒角导向，方便装配时快速对位，上端的轴孔位置做了沉台设计，适配标准M5电机轴的锁紧结构，和市面上主流的2207规格电机桨座、卡簧结构完全通用，不需要额外修改安装位就能直接替换同规格的其他品牌电机外壳。外壳的外壁做了亮面阳极氧化处理，深蓝色的氧化层既提升了铝合金表面的硬度，抵抗飞行中细沙、碎石的刮擦，也具备一定的耐腐蚀能力，适应户外飞行时遇到的潮湿、草汁、泥水附着的使用场景。

　　从实际使用的工况需求出发，这款外壳的圆角和倒角顺序做了针对性优化，所有的棱边位置都先做粗加工倒角去除毛刺，再在精加工后做R0.3-R0.5的圆角过渡，避免加工应力残留，在炸机撞击时不会因为锐角应力集中出现外壳开裂的问题。外壳的内壁和磁钢贴合的位置做了细咬花处理，增加和磁钢粘接胶的接触面积，提升粘接强度，在电机急加速、急减速的扭矩冲击下，不会出现磁钢和外壳相对滑动的失步问题。外壳的重量控制在8g左右，和同规格其他产品相比，在保证壁厚1.2mm的安全刚度前提下，通过辐条镂空的结构优化，比实心端面的外壳轻了1.2g左右，对于对重量极度敏感的竞速穿越机来说，四个电机就能减轻近5g的旋转端重量，能明显提升飞机的油门响应和机动灵活性。

　　在结构细节上，外壳的侧壁靠近下端的位置做了一圈0.1mm的凸起定位线，装配时可以快速确认磁钢的轴向安装位置，保证磁钢和定子的对齐度，避免因为磁钢错位导致的电机效率下降、发热异常问题。辐条的根部做了加厚处理，从辐条到外壳主体的过渡位置壁厚逐渐增加，提升抗冲击能力，在发生侧方撞击时，冲击力可以顺着辐条传递到整个外壳侧壁，不会出现辐条根部断裂的问题。外壳的整体圆度公差控制在0.01mm以内，高转速旋转时不会产生偏心振动，搭配精度合格的动平衡校准，在30000转/分钟的最高转速下，振动量可以控制在航模飞控能够有效滤除的范围内，保证飞行画面的清晰度和飞行姿态的稳定性。
