BB12120直流转直流智能电池充电器结构设计

　　这款直流转直流智能电池充电装置，主要面向车载双电池系统、离网直流供电场景设计，常见于房车、特种作业车辆、船舶直流供电系统、户外通信基站备电场景中，解决不同电池组之间的直流电能转换与智能补电需求，避免主电池亏电无法启动核心动力设备的问题，同时保障副电池组的充电安全与寿命。从结构设计来看，整体采用封闭式金属壳体方案，壳体主体为拉伸成型的金属盒体，表面做阳极氧化红棕色调处理，兼顾散热性能与户外使用的防腐蚀需求，壳体侧边预留带安装固定耳的安装位，安装耳上开有标准安装孔，可直接通过螺栓固定在设备舱的安装平面上，安装时需要预留侧边接线端口的操作空间，以及壳体表面的散热间隙，避免紧贴其他发热部件影响散热效率。壳体端面预留两个圆形接线端口，

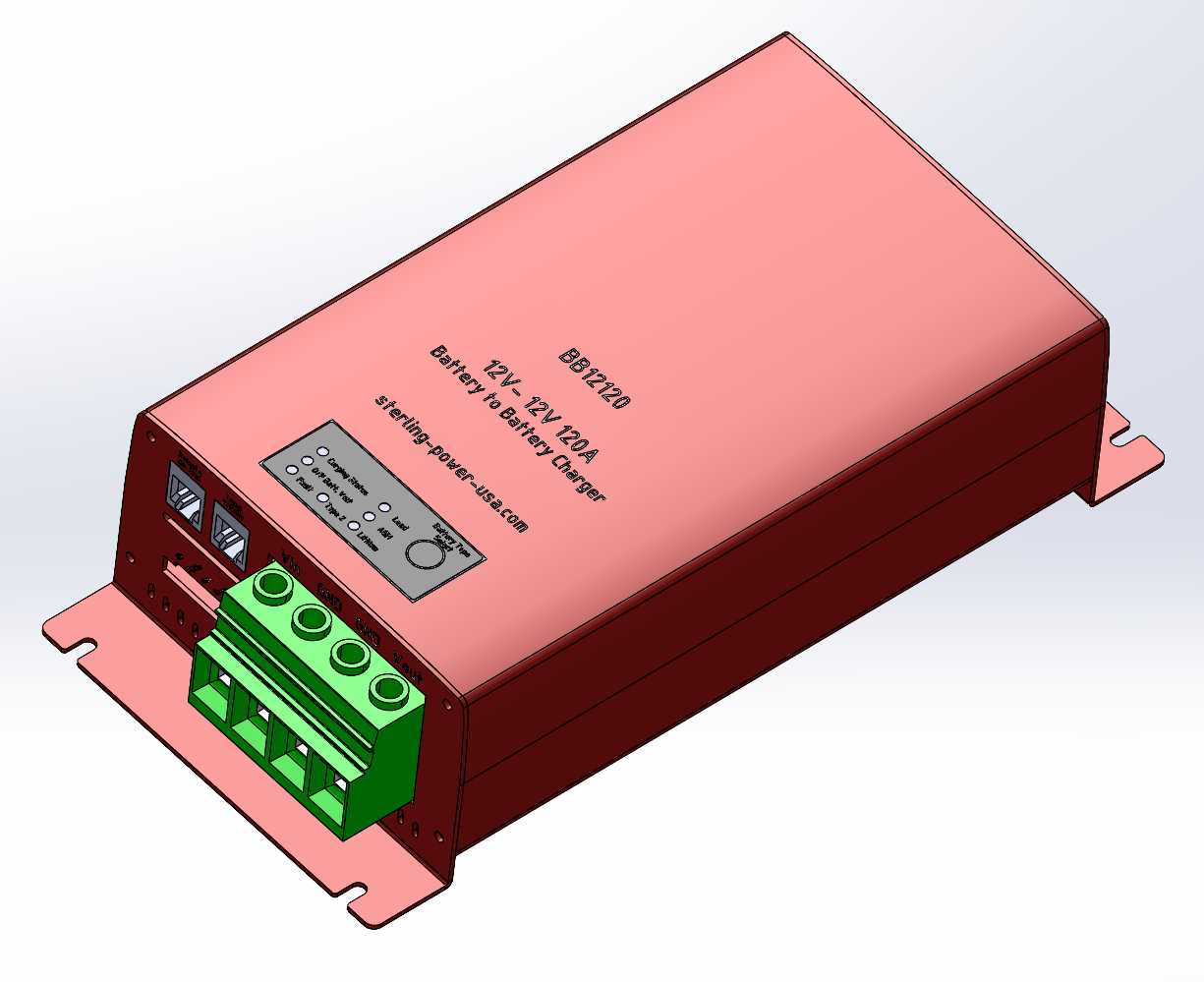

　　端口做内凹式防护设计，可避免接线端子外露受磕碰、积灰进水，接线端口旁的壳体平面预留标识丝印区域，用于标注接线定义、参数警示信息，方便现场施工接线时快速识别，减少接反风险。壳体顶部一侧内嵌状态显示窗口，窗口采用半透明磨砂材质，可遮挡内部显示电路板的同时，清晰透出充电状态、电压电流参数的指示灯光，无需开盖即可直观掌握设备运行状态。设计过程中，内部腔体按照功能分区做了预留，功率转换模块区域紧贴壳体侧壁布置，利用金属壳体作为散热面，减少额外散热鳍片的占用空间，控制模块与显示模块布置在靠近显示窗口的一侧，接线端子模块直接固定在端面端口后方，缩短内部接线路径，降低大电流走线的线损与干扰。壳体的拼接采用折边咬合加密封胶条的结构，

　　接缝处做防水防尘处理，可适应户外颠簸、多尘、轻度溅水的使用环境，壳体边角做圆弧过渡处理，避免安装维护时尖锐边角划伤操作人员。从安装边界来看，设备整体为扁平长方体结构，安装时除了固定孔位的尺寸匹配，还需要在接线端预留不小于接线端子弯曲半径的操作空间，顶部显示窗口需要避开遮挡物，保证状态观察的视线通畅，壳体周边需要预留一定的空气对流间隙，保障长时间大电流充电时的散热效果，避免功率模块过热触发保护。这类直流充电装置在实际使用中，需要适配不同容量的铅酸、锂电等直流电池组，因此结构设计上预留了内部参数调节部件的操作空间，无需完全拆开壳体即可通过预留的小孔完成参数校准，降低后期维护的拆解难度。壳体的安装耳采用与主体一体折弯的结构，

　　相比额外焊接的固定耳具备更好的抗振动性能，可适应车辆行驶过程中的持续振动工况，避免长期使用后固定位松动脱落。接线端口的内凹设计同时兼顾了接线后的应力释放，外接电缆接入后可在端口内做一定的弯曲固定，避免电缆拉扯直接作用在内部接线端子上，提升接线可靠性。
