CA6140机床专用焊接式铰链支座结构

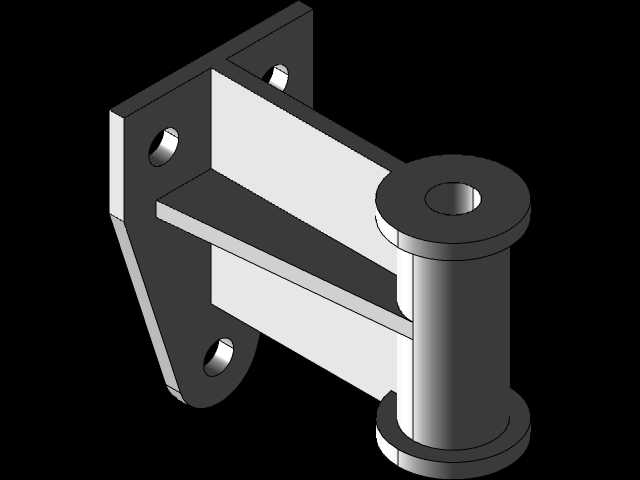

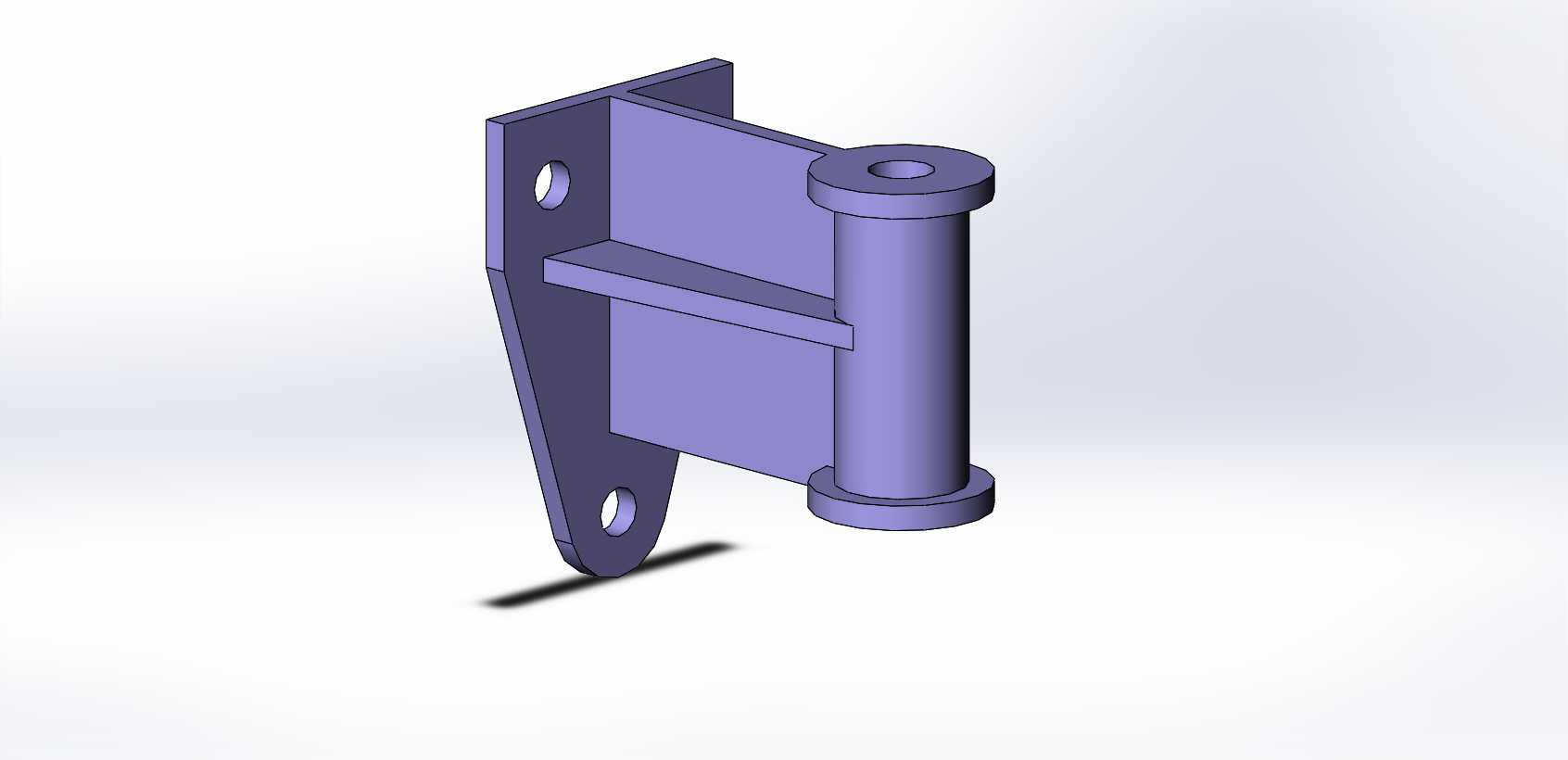

　　这款铰接支撑构件主要适配CA6140普通车床的防护舱门、外置护罩以及小型附属工装的铰接安装需求，在车床日常操作场景中，承担转动副的载荷传递与开合导向作用，日常开合频次高，承受的载荷以径向剪切力与小幅轴向窜动力为主，同时还要耐受车间切削液飞溅、金属切屑剐蹭的工况环境。从结构设计逻辑来看，构件采用一体化焊接式构型，左侧安装板为带斜向加强筋的L型折弯板结构，板体上预留两个同轴度公差控制在0.1mm以内的安装通孔，用于通过螺栓将整个支座固定在车床床身的预设安装面上，安装孔的孔位间距严格匹配CA6140床身侧方的标准安装螺孔距，不需要额外打孔改造即可完成装配，安装板的折弯角度经过反复校核，保证装配后右侧的铰接筒体轴线与床身安装面保持垂直，

　　避免舱门开合时出现卡滞、偏磨的问题。斜向加强筋连接安装板的竖直段与水平段，在不额外增加过多板厚的前提下，大幅提升安装板的抗弯折刚度，避免长期受开合冲击力作用出现安装板变形、孔位错位的问题，加强筋的焊缝采用连续角焊缝设计，焊脚高度控制在5mm，既保证连接强度，又不会因为焊缝过高导致后续涂装、装配出现干涉。右侧的铰接筒体为空心圆柱结构，上下两端带有限位翻边，翻边直径比筒体外径大8mm，能够对套装在筒体上的铰接转套起到轴向限位作用，避免转套在开合过程 过程中从筒体端部滑脱，筒体的内孔为光孔设计，可根据实际装配需求选配不同直径的铰接芯轴，适配不同厚度、不同载荷等级的舱门或护罩铰接需求，筒体与左侧安装板的水平段采用满焊连接，

　　焊缝位置做了圆弧过渡处理，减少应力集中点，提升长期交变载荷下的结构疲劳寿命。从安装边界尺寸来看，整个构件的总宽度控制在120mm以内，总高度不超过180mm，安装板的板厚为8mm，筒体的外径为35mm，整体安装后突出床身表面的距离不超过100mm，不会占用过多的车床周边操作空间，也不会与车床的溜板箱、刀架等运动部件产生运动干涉，在设计阶段就已经完成了CA6140全行程的运动干涉校核，保证车床在最大加工行程、刀架移动到最靠近床尾的位置时，也不会与该支座发生剐蹭。实际应用中，这类铰接支座除了用于车床防护门安装，还可适配同系列其他普通车床的小型翻盖式护罩、冷却管路支架的铰接安装，结构的冗余载荷设计能够承受最大15kg的挂装重量，

　　满足常规机床附属构件的铰接承载需求，构件的所有棱边都做了R2的倒角处理，避免装配和日常维护时划伤操作人员，表面处理可采用喷塑或发黑工艺，适配车间的防腐蚀、防磕碰需求。在建模过程中，所有配合面的尺寸公差都按照机械设计手册的IT12级精度设定，安装孔的位置度公差严格控制，保证实物加工后能够直接与标准机床配件完成装配，不需要额外的配钻、修磨工序，降低现场装配的工作量，筒体的外圆粗糙度设定为Ra3.2，保证铰接转套转动时的顺滑度，减少转动过程中的磨损量，延长构件的整体使用寿命。
