CA6140车床用外六角紧固螺栓结构设计

　　在普通卧式车床的装配与运维环节，螺纹紧固件是保障整机结构刚性、各部件配合精度的核心基础零件，本次呈现的外六角螺栓，主要适配CA6140系列车床的床身、溜板箱、进给箱等部件的可拆卸紧固场景。车床作为金属切削加工的核心通用设备，加工过程中主轴带动工件旋转、刀架进给切削时会产生持续的交变振动与切削反作用力，这就要求配套的紧固螺栓必须具备足够的连接强度、抗松动性能，才能避免长期运行后部件移位导致的加工精度下降、设备异响甚至安全隐患。

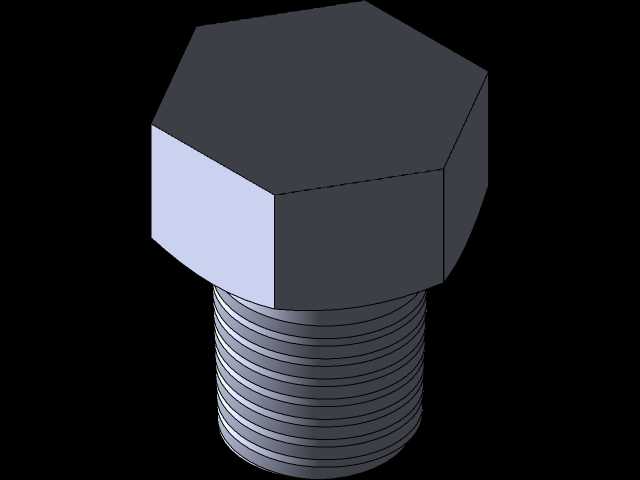

　　从结构设计逻辑来看，这款螺栓采用标准外六角头部设计，头部的六个受力面可适配普通开口扳手、套筒扳手、活动扳手等多种常规工装，在车床内部狭窄的装配空间里，也能提供足够的扳手咬合接触面，方便装配与后期维护时施加足够的拧紧力矩，不会因为受力面过小出现扳手滑脱、棱角磨损的问题。头部与螺杆衔接处做了平滑过渡处理，避免应力集中导致的头部断裂问题，这一点在机床持续受振动的工况下尤为关键——很多普通紧固件的失效都出现在头杆衔接的应力集中位置，平滑过渡的结构能有效分散拧紧和受载时的应力，提升零件的疲劳寿命。

　　螺杆部分采用标准公制三角螺纹设计，螺纹牙型经过结构优化，牙侧角偏差控制在合理范围内，能和配套的内螺纹实现均匀贴合，拧紧后螺纹副的接触面积足够大，可承受更大的轴向拉力与横向剪切力。螺纹段的长度经过匹配车床安装场景的优化，既保证拧紧后有足够的螺纹啮合扣数，避免螺纹滑牙失效，也不会因为螺纹过长导致装配后螺杆伸出端干涉其他运动部件。螺杆末端做了轻微的倒角处理，方便装配时快速对准内螺纹孔，提升装配效率，也能避免螺纹起始端的毛刺划伤内螺纹表面，破坏螺纹副的配合精度。

　　从安装边界来看，这款螺栓的头部对边尺寸、头部厚度都严格匹配对应规格的工装要求，装配时需要预留的扳手活动空间符合机床内部的布局设计，不需要额外扩孔或者修改周边结构就能直接替换原有同规格紧固件。螺栓的公称直径、螺杆长度适配CA6140车床多个部位的安装孔位深度，拧紧后头部端面能和被连接件表面完全贴合，不会出现偏斜导致的紧固力不均问题。在实际使用场景中，这类螺栓不仅用于车床原厂装配环节，也是设备日常维护、大修时的常用替换零件，当原有螺栓出现螺纹磨损、头部变形、锈蚀卡死等问题时，可直接更换同规格零件，快速恢复设备的连接刚性。

　　不同于普通民用场景的紧固件，机床用螺栓对材质的力学性能、螺纹加工精度都有更高要求，建模过程中严格遵循机械设计标准中关于紧固件的尺寸规范，每一处倒角、过渡圆角、螺纹牙型的参数都和实际工业应用的零件保持一致，既可以用于机床装配的虚拟仿真、干涉检查，也能作为机械设计教学中紧固件建模的参考案例，帮助从业者理解标准紧固件的设计逻辑与应用要点。在设备的虚拟装配流程中，准确的螺栓模型能帮助设计人员提前排查安装空间是否足够、螺栓长度是否适配、拧紧过程是否会和周边管线、运动部件产生干涉，减少实际装配时的返工问题，提升设备研发与维护的效率。
