CA6140车床配套平垫圈结构设计

　　在普通卧式车床的装配与日常运维场景中，这类平垫圈是极易被忽略但直接影响整机装配精度与连接可靠性的基础零件，CA6140作为国内机械加工车间保有量最高的普通车床型号，其进给箱、溜板箱、主轴箱等多个部件的螺栓连接位置，都需要匹配对应规格的垫圈来分散连接面压、补偿被连接件表面的平面度误差，避免螺栓拧紧时压溃铸铁材质的箱体基面，同时也能在设备长期运行产生振动时，延缓螺栓连接副的松动趋势。

　　从结构设计逻辑来看，这款垫圈采用等厚度环形平垫结构，没有额外的防松齿、密封唇等附加结构，核心设计目标就是适配CA6140车床对应安装位置的标准螺栓连接需求，内孔尺寸严格匹配对应规格螺栓的螺杆外径，预留的装配间隙控制在0.2-0.5mm区间，既保证装配时螺杆能顺利穿入，又不会因为间隙过大导致垫圈偏载、压合面积不足。垫圈的外径尺寸是结合被连接件的基面许用压应力计算确定的，CA6140车床的箱体类零件多为HT200灰铸铁材质，表面许用挤压强度远低于螺栓材质的强度，因此垫圈外径设计时充分放大了接触面积，确保螺栓拧紧到额定预紧力矩时，传递到箱体基面的压应力低于材料的许用值，不会在长期受压后出现基面凹陷、预紧力衰减的问题。

　　实际安装使用时，这类垫圈需要放置在螺栓头与被连接件表面之间，部分位置如果是螺母侧连接，也会在螺母与被连接件之间加装同规格垫圈，安装前需要确认垫圈两个端面的平面度，不能有翘曲、毛刺、飞边等缺陷，否则会导致预紧力传递不均，连接副的防松性能大幅下降。在CA6140车床的大修场景中，很多维修人员会忽略垫圈的磨损检查，实际上经过多年的设备运行，垫圈表面会因为长期受压、振动产生压痕、变形，甚至出现表面锈蚀剥落的情况，如果大修时不更换已经产生塑性变形的垫圈，即使更换了全新的螺栓，按照标准力矩拧紧后，设备运行一段时间后螺栓还是会出现松动，导致进给传动精度下降、部件异响等问题。

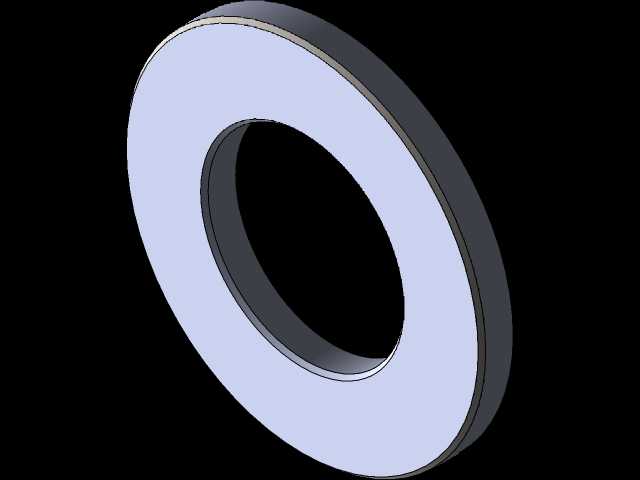

　　从建模细节来看，这款垫圈的三维模型严格按照机械设计手册中平垫圈的尺寸公差要求构建，厚度方向的尺寸公差符合IT14级精度要求，内外圆的同轴度公差控制在0.1mm以内，两个端面的平行度公差不超过0.05mm，完全满足实际生产加工的图纸要求，既可以直接用于CA6140车床的配件加工生产，也可以作为整机装配仿真时的标准紧固件模型调用，在做车床的虚拟装配、干涉检查时，准确的垫圈模型能帮助设计人员提前发现装配间隙不足、连接位置干涉等问题，避免实际装配时出现零件无法安装的情况。

　　不同于设备上的专用异形垫圈，这款平垫圈属于通用性较强的紧固件，但针对CA6140车床的特定安装位置，其尺寸参数做了精准匹配，不会出现通用垫圈尺寸不符、安装后外露过多或者覆盖不到连接基面的问题，比如在CA6140的床身与导轨连接位置、溜板与刀架的连接位置，对垫圈的厚度、内外径都有明确的尺寸要求，厚度过大会导致螺栓拧入深度不足，连接强度不够，厚度过小则无法起到分散面压的作用，内孔过大容易导致垫圈偏移，内孔过小则会出现螺杆无法穿入的装配问题。

　　在设备日常维护中，检查这类垫圈的状态也是设备点检的细节内容之一，尤其是主轴箱、进给箱这些承受交变载荷的位置，垫圈如果出现碎裂、变形，会直接导致连接位置的密封性能下降，出现润滑油渗漏的问题，同时连接螺栓的预紧力丧失后，传动部件的啮合精度会受到影响，直接导致加工零件的尺寸精度下降、表面粗糙度变差，很多时候车床加工出现振纹、尺寸不稳定的问题，根源就是这些不起眼的垫圈失效导致的连接松动，而非核心传动部件的磨损。
