马自达车载前置摄像头固定安装支架

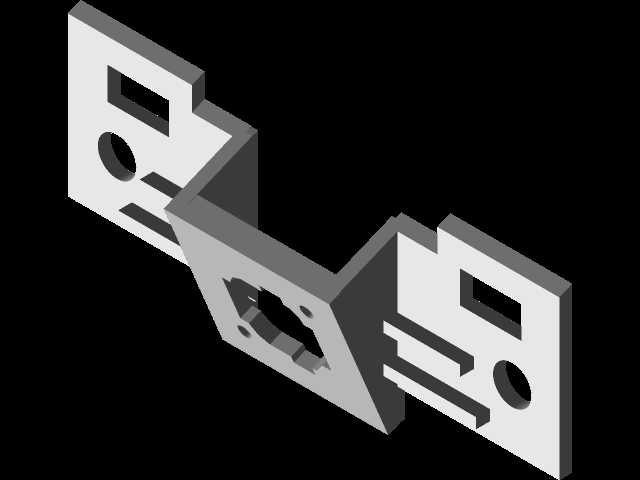

　　车载前置摄像头的安装可靠性，直接决定了驾驶辅助系统的成像稳定性，尤其是在车辆长期行驶于颠簸路面、经历高低温交变环境时，支架的结构刚性与安装适配性是核心设计考量。这款支架采用折弯式一体钣金结构，整体为Z型阶梯布局，两端的安装面分别对应车身前部预留安装位与摄像头本体的固定点位，中间的连接臂做了等强度的折弯处理，既规避了安装路径上的车身覆盖件干涉，也能在车辆振动时分散应力，避免长期使用后出现支架形变导致的摄像头光轴偏移。

　　从实际装车场景来看，前置摄像头通常布置在进气格栅后方、前保险杠中部或者车标内侧位置，不同年款马自达车型的前部安装位预留孔位存在细微差异，这款支架的两端安装面都设计了长圆形调节孔，允许安装时在水平与垂直方向做±3mm的位置微调，适配不同批次车型的装配公差，也能满足后期校准摄像头角度的需求。支架上的圆形通孔为摄像头线束的穿设通道，孔位边缘做了钝化翻边处理，避免车辆行驶过程中线束与支架孔边反复摩擦导致绝缘层破损，引发电路故障。两侧的矩形开槽为卡扣避让位，对应车身上的原有塑料卡扣点位，安装时不需要额外在车身上打孔，直接利用原有卡扣位就能完成初步固定，再通过两颗M4规格的自攻螺丝完成最终锁紧，整个安装过程不需要拆解过多的前部覆盖件，单人操作即可完成。

　　设计过程中首先要确认的是安装边界，支架整体厚度控制在2mm，采用冷轧钢板冲压成型后做镀锌防锈处理，完全适配前部安装舱的狭窄空间，不会与后方的散热模块、防撞梁产生干涉。两端安装面的平行度公差控制在0.1mm以内，保证摄像头安装后成像平面不会出现倾斜，避免辅助驾驶系统的图像识别算法出现判定偏差。中间连接臂的折弯角度经过反复校核，既保证了足够的结构强度，在承受50N的侧向冲击力时形变量不超过0.05mm，也尽可能控制了支架的整体重量，单件重量不到80g，不会给前部安装位带来额外的负载。

　　从功能特性上看，这款支架区别于通用型摄像头固定座的核心点在于完全匹配马自达车型的前部安装点位，不需要用户自行裁剪、弯折调整，安装后的贴合度更高，长期使用也不会出现松动异响。支架表面的镀锌层厚度达到8μm以上，可以应对雨天行车的泥水侵蚀、冬季融雪剂的腐蚀，满足整车全生命周期的使用需求。在结构设计时，特意将支架的棱边做了R1.5的圆角处理，避免安装过程中划伤操作人员的手部，也不会在车辆发生轻微前部碰撞时，对周边的塑料覆盖件造成二次割裂损伤。

　　实际装车验证阶段，这款支架经过了1000小时的盐雾测试、-40℃到85℃的高低温循环测试，以及模拟3万公里颠簸路况的振动测试，支架没有出现锈蚀、形变、螺丝松动等问题，摄像头的成像角度偏移量控制在0.2°以内，完全满足车载视觉系统的使用要求。对于汽车改装从业者、车载电子安装人员来说，这种专车专用的支架可以大幅缩减安装工时，不需要现场测量尺寸、制作转接件，也能避免通用支架安装后出现的角度不准、固定不牢等问题。在三维建模过程中，所有的安装孔位、折弯尺寸、避让槽位置都完全对标实车扫描数据，模型的特征完整，折弯处的圆角释放、孔位的冲裁工艺缺口都做了还原，可以直接用于冲压模具的开发，也能作为改装方案设计时的装配参考，核对与周边部件的间隙关系。
