多端口圆形电缆集线分线盒结构设计

　　在小型电气柜内部布线、桌面实验台电路搭建、小型自动化设备内部走线场景中，经常会遇到单路电源输入需要分接多个用电终端的布线需求，常规的接线端子排需要额外固定、外露接线存在拉扯松脱风险，且多股线缆分散排布会占用大量柜内走线空间，给后期线路检修和设备维护带来不便。这款圆形结构的电缆集线装置，正是针对这类小功率多终端分线场景设计的一体式布线解决方案。

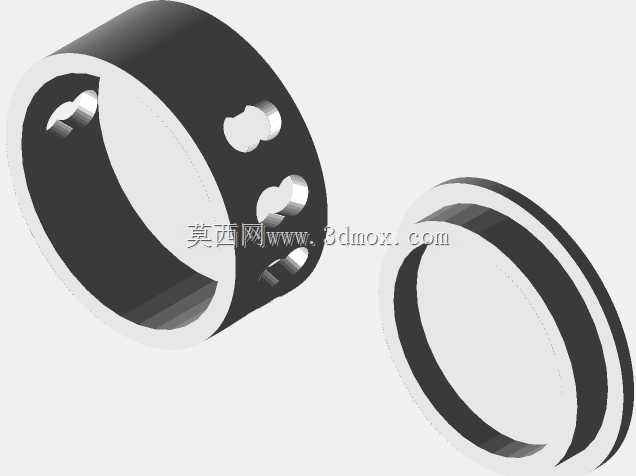

　　从结构设计逻辑来看，整体采用上下扣合的圆形盒体结构，盒体主体为带内凹容纳腔的环形基座，上盖为带定位凸台的圆形封盖，扣合后可在内部形成封闭的接线容纳空间，所有线缆接头都被收纳在盒体内部，避免外露接线被异物剐蹭、积灰受潮引发的接触不良问题。基座侧壁均匀排布多个线缆穿接孔位，其中单孔作为主输入线缆入口，其余孔位作为分路输出线缆通道，可实现1路主电源输入对应4路分线输出的分接需求，孔位边缘做圆弧过渡处理，避免穿线时尖锐边角割破线缆绝缘层，降低线路短路风险。

　　实际使用过程中，输入线缆从指定孔位穿入盒体内部后，可通过压接端子或者焊接方式与各输出线缆的线芯做可靠连接，所有接头做好绝缘处理后，将上盖与基座扣合即可完成安装，不需要额外搭配接线端子排的固定导轨，也不需要对每个接线点做单独的绝缘包裹处理，可大幅缩短小功率分线场景的布线施工时间。盒体侧壁的穿线孔与线缆外径采用小间隙配合设计，线缆穿入后与孔壁形成一定的抱紧力，即使外部线缆受到拉扯，外力也会作用在盒体结构上，不会直接传递到内部接线点，有效避免拉扯导致的接线松脱、线芯断裂问题，提升线路连接的可靠性。

　　考虑到不同场景下的分线数量差异，该结构在设计时预留了参数调整空间，可根据实际需要的分路数量调整侧壁孔位的排布数量，也可根据所用线缆的线径大小调整穿线孔的直径尺寸，适配不同规格的线缆穿接需求，不需要重新设计整体盒体结构，仅需调整孔位参数即可快速衍生出不同规格的分线盒产品，降低系列化产品的设计成本。

　　从安装边界来看，圆形盒体的外径尺寸适配常规小功率设备的内部安装空间，盒体高度控制在较低范围，可安装在电气柜的走线槽旁、设备机架的夹层空间内，不会占用过多的设备内部有效空间；盒体底部可根据安装需求预留双面胶粘贴位或者螺丝固定孔，既可以直接粘贴在光滑的设备内壁上做快速固定，也可以通过螺丝做刚性连接，适配不同的安装场景需求。上下盖的扣合位置做了阶梯定位结构，扣合后不会出现径向错位，不需要额外增加卡扣或者螺丝固定即可保持盒体的闭合状态，需要检修内部接线时可直接撬开上盖，操作便捷，同时扣合缝隙做了错位设计，可阻挡大部分灰尘从拼接缝隙进入盒体内部，适配普通工业车间的使用环境。

　　在实际工程应用中，这类集线分线盒可替代传统的分散接线端子，将多路线缆的连接点集中收纳在统一的封闭空间内，让设备内部的走线更加规整，减少线缆杂乱排布导致的信号干扰问题，同时也能避免检修人员误碰到裸露的接线点引发的触电风险，在小型DIY设备制作、学生实验电路搭建、小型工业控制设备内部布线等场景中都有较高的实用价值。结构设计上没有多余的复杂特征，整体造型简洁，加工成型难度低，无论是采用3D打印做小批量定制，还是开模做批量注塑生产，都能控制较低的制造成本，适配不同量级的使用需求。
