真空吸尘器小零件防护胡佛管安全网

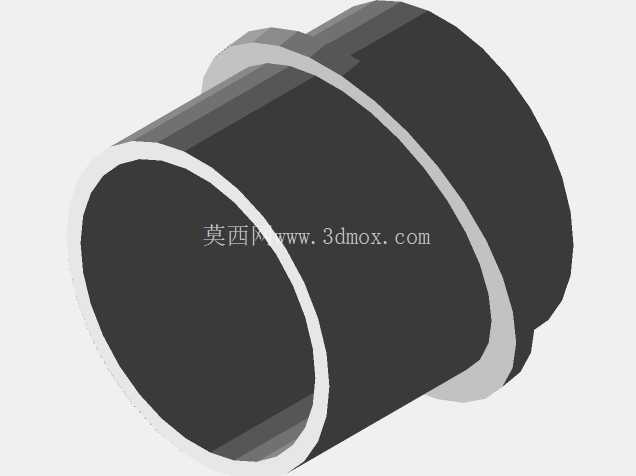

　　在日常家用及商用清洁设备的运维场景中，真空吸尘器的管路系统长期承担着含尘气流输送的核心功能，而吸入端的小尺寸异物卡滞、易损小零件被误吸进入主机造成叶轮损坏，是售后维修中占比极高的故障类型，这款适配胡佛管的安全网结构，正是针对这一实际痛点开发的管路防护构件。从实际安装场景来看，该构件采用两端带定位凸缘的筒状薄壁结构，整体外形与标准吸尘管路的对接接口尺寸完全匹配，安装时可直接嵌入两段胡佛软管的对接位置，两端凸缘刚好卡在软管接头的限位台阶处，无需额外粘接或紧固件固定，依靠软管本身的抱紧力即可完成可靠固定，不会在气流抽吸过程中出现移位或脱落的问题。从功能设计层面考量，该安全网的网面通透率经过反复校核，既能够保证吸尘作业时的气流通过率，避免因网面遮挡造成管路压损过大、吸力衰减的问题，又能够对直径大于网孔的颗粒、乐高积木类小尺寸硬质零件形成有效拦截，防止这类异物顺着管路进入吸尘器主机，打坏高速旋转的风轮或者卡在过滤组件与风道之间造成设备堵转。不同于市面上常见的平面式滤网结构，这款安全网采用筒状一体式结构设计，网面沿筒体圆周方向分布，相比平面滤网拥有更大的有效通风面积，在同等拦截精度下，气流通过时的局部阻力更小，长时间使用时网面附着积尘的速度更慢，能够有效延长用户清理滤网的周期。

　　在结构细节处理上，筒体两端的边缘都做了圆弧过渡处理，没有尖锐的棱角，安装时不会割伤软质的胡佛管壁，也不会在安装对接过程中划伤操作人员的手部；筒体壁厚控制在合理区间，既保证了整体结构的刚性，在受到管路弯折的外力作用时不会出现变形塌陷，又不会因为壁厚过大占用过多的管路通径，影响实际的吸尘有效截面。从实际使用的适配性来看，该结构可适配多数常规口径的家用真空吸尘器胡佛软管，除了拦截乐高这类小尺寸玩具零件外，还能够对日常清洁时容易误吸的螺丝、小文具、首饰小配件等物品形成有效拦截，既避免了这类小物品被吸入尘盒后难以找寻的问题，也从源头降低了主机因异物进入造成的损坏概率。

　　在建模实现过程中，该结构优先考虑了注塑成型的工艺可行性，筒体整体采用均匀壁厚设计，没有出现壁厚突变的位置，两端凸缘与筒体主体的连接处做了均匀的圆角过渡，能够有效避免注塑成型时出现缩痕、缺料等缺陷，网孔的排布采用均匀阵列方式，孔间距与孔壁厚度的比例符合注塑工艺的成型要求，不会出现脱模困难或者孔位填充不饱满的问题。安装边界方面，该构件的轴向长度控制在较短区间，嵌入管路后不会影响软管本身的弯折灵活性，不会因为加装了防护网造成管路转弯半径变大、清洁边角时操作不便的问题；外圆尺寸与对应规格的软管内径采用小间隙配合，安装后不会出现漏气的情况，保证整个吸尘管路的负压值维持在正常工作区间。

　　不同于主机端设置的过滤组件，这款管路级的安全网属于前置防护结构，能够在异物进入管路的第一时间完成拦截，避免异物在管路内长距离移动后卡在管路弯折处造成管路堵塞，日常清理时只需要将两段软管拔开，倒出拦截在网面处的异物即可完成维护，不需要拆解主机或者复杂的过滤组件，维护操作十分简便。针对不同的使用场景，该结构的网孔尺寸可以根据实际防护需求做对应调整，若用于有更大尺寸异物拦截需求的商用清洁场景，可以适当缩小网孔直径，若用于对吸力要求更高的大流量吸尘场景，可以在保证拦截效果的前提下适当扩大网孔尺寸，调整过程中只需要修改阵列参数即可快速完成模型迭代，不需要对整体结构做颠覆性改动。
