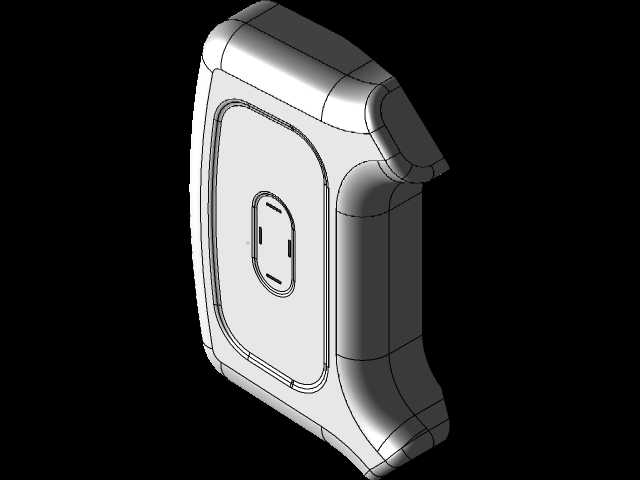

汽车驾驶舱转向罩刚性复合防撞垫结构

　　在乘用车辆驾驶舱的人机交互安全设计环节中，转向区域周边的防护结构一直是被动安全设计的重点关注项，这款防撞垫的安装位置恰好处于仪表板下方、驾驶员座椅前部的转向罩外围区域，属于驾驶舱内靠近驾驶员膝部、腿部的近身防护部件。日常车辆行驶过程中，一旦发生正面碰撞或偏置碰撞工况，驾驶员在惯性作用下会产生向前的位移，此时膝部、小腿部位极易与转向罩周边的硬质结构发生刚性接触，这款防撞垫的核心作用就是在碰撞发生的瞬间，通过自身刚性复合材料的结构形变吸收冲击能量，避免硬质结构直接冲击驾驶员下肢，降低碰撞过程中下肢的损伤概率。从结构设计思路来看，这款防撞垫没有采用传统软质发泡全包覆的方案，而是选用刚性复合材料作为基材，

　　兼顾了安装定位的结构强度与碰撞吸能的缓冲需求：整体轮廓完全贴合转向罩的外部曲面，侧边做了大圆角过渡处理，避免尖锐棱边在日常使用或碰撞过程中产生割伤风险；正面预留的嵌入式安装位，既可以匹配对应车型的内饰卡扣定位结构，也能在安装后与周边仪表板、转向护罩的曲面保持齐平，不会出现突兀的凸起影响驾驶舱内部的腿部活动空间。在安装边界的考量上，设计阶段就需要匹配对应车型转向管柱的调节行程，确保转向盘上下、前后调节的全行程范围内，防撞垫都不会与转向管柱、周边线束护板产生运动干涉；同时防撞垫的背部预留了对应的避让空腔，用来容纳转向罩周边的线束接插件、调节手柄等附属部件，不需要额外改动原有转向系统的布局，

　　直接通过卡扣与螺栓组合的方式就能固定在仪表板下方的安装支架上，装配公差控制在±0.5mm范围内，保证装配后与周边内饰件的缝隙均匀一致。从实际使用场景来看，这款防撞垫除了碰撞防护的核心功能外，日常使用中也能起到遮挡转向罩下部安装结构、提升驾驶舱内饰整体质感的作用，刚性复合材料的表面耐磨性能优于传统软质包覆材料，长期使用不会出现表皮磨损、脱落的问题，日常清洁也更加方便，只需要擦拭表面即可去除污渍。结构建模过程中，需要重点关注防撞垫与转向罩的曲面贴合度，通过曲面偏移、加厚的方式生成主体结构，在安装位周边做局部的加强筋设计，提升安装点的结构强度，避免车辆长期行驶过程中因振动出现卡扣松脱、异响的问题；侧边的过渡曲面需要做连续的曲率检查，

　　保证曲面G2连续，避免后续模具生产过程中出现表面缩痕、棱角分明的问题。不同于外露的车身外覆盖件，这款内置的防撞垫不需要考虑空气动力学性能与耐候性要求，所有的设计重心都围绕碰撞吸能效率、安装适配性、内饰匹配度三个核心维度展开，在保证防护性能达标的前提下，尽可能压缩部件的整体厚度，为驾驶员腿部留出更多的活动空间，避免正常驾驶过程中腿部与部件产生干涉影响驾驶操作。材料选型上采用的刚性复合材料，相比传统的金属冲压防护支架重量降低40%左右，符合整车轻量化的设计趋势，同时材料本身的吸能特性可以在碰撞过程中通过渐进式的压溃变形吸收能量，不会像金属部件那样碰撞后产生尖锐的断裂边缘造成二次伤害。在结构验证环节，需要模拟不同碰撞速度下的部件形变情况，确保碰撞过程中防撞垫的变形方向朝向远离驾驶员的一侧，不会因为变形侵入腿部生存空间；同时还要验证低温、高温环境下材料的性能变化，确保在-40℃到85℃的使用温度范围内，材料的抗冲击性能不会出现明显衰减，满足整车全气候使用的要求。
