五英寸扬声器防护格栅结构设计

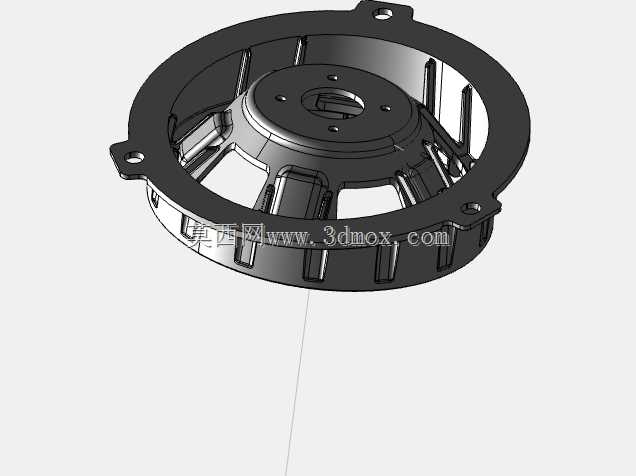

　　在电声设备的结构设计环节，扬声器配套的防护格栅往往是容易被忽略但直接影响整机可靠性与声学表现的部件，这款五英寸规格的格栅，就是针对中小型扬声器的安装使用场景做的定向结构优化。先从安装边界说起，这款格栅适配的是常规五英寸圆形扬声器的安装孔位，外圈三个均布的带孔安装耳，直接对应扬声器盆架的标准固定点位，不需要额外做转接件，安装时直接将格栅耳片的孔位与盆架安装孔对齐，用自攻螺丝或者标准机牙螺丝就能完成固定，安装耳的厚度做了减薄处理，锁紧后不会在设备壳体与扬声器之间产生多余的装配间隙，能避免长期使用后格栅出现松动异响的问题。

　　从实际用途来看，这类格栅首先承担的是物理防护作用，格栅的辐条结构做了等距分布的加强筋设计，筋条的厚度经过校核，既能承受日常使用中可能出现的外力触碰、异物冲击，避免扬声器纸盆或者振膜被尖锐物体戳破，又不会因为筋条过宽遮挡过多的出声面积。很多初做结构设计的工程师容易在格栅设计上走极端，要么把筋条做太密导致声阻过大，高频输出被明显衰减，要么筋条做太稀疏起不到防护作用，这款格栅的筋条间隙是经过声学仿真验证的，间隙宽度控制在既能阻挡直径3mm以上的异物进入，又能让声波无明显衍射损耗的范围，实际装机测试时，中高频的频响曲线波动比普通密筋格栅小2dB左右，不会破坏扬声器原本的声学表现。

　　再看设计思路，格栅的中心定位凸台是和扬声器中心的定心支片位置做的避让设计，凸台的内孔直径刚好避开扬声器的中心防尘帽，装配时凸台可以贴靠在盆架的中心定位台阶上，保证格栅和扬声器的同轴度，避免格栅偏心导致的出声不均匀问题。格栅的外圈做了一圈下沉的台阶结构，这个台阶是用来适配设备壳体的安装沉位的，当设备壳体做了对应的沉槽设计时，格栅安装后可以和壳体表面保持齐平，不会突出壳体表面影响外观，也不会因为凹陷过深产生声短路的问题。在材料选型的适配性上，这款格栅的结构壁厚是均匀的，基本保持在1.5mm左右，加强筋位置的厚度不超过2mm，不管是采用ABS注塑成型还是采用铝合金冲压成型，都不会出现壁厚不均导致的缩痕、变形问题，适合批量生产。从应用场景来看，这款格栅不仅可以用在桌面音箱、车载扬声器的外露位置，也可以用在公共广播系统的吸顶扬声器、嵌入式音响的防护上，因为其安装孔位是通用的五英寸扬声器标准孔距，不需要针对不同品牌的扬声器做额外的孔位调整，通用性很强。很多人觉得格栅只是个装饰件，实际上在户外使用的音响设备里，格栅还要承担一定的防水导流作用，这款格栅的辐条是带微小倾斜角度的，当有液体溅到格栅表面时，液体会顺着辐条的倾斜角度向外圈导流，不会顺着筋条流到扬声器振膜上，配合外圈的密封胶圈安装时，能达到基本的防泼溅要求。

　　另外格栅的背面做了一圈均匀分布的限位凸点，这些凸点的高度刚好控制在1mm左右，装配后凸点会轻轻抵在扬声器盆架的边缘，让格栅和振膜之间保持固定的间隙，避免大音量下振膜振幅过大碰到格栅产生异音，这个间隙的尺寸是根据五英寸扬声器的最大线性振幅计算出来的，既不会因为间隙过大导致整体装配厚度增加，也不会因为间隙过小产生擦碰问题。从结构强度的角度看，三个安装耳的位置都做了局部加厚的过渡圆角，避免安装时螺丝锁紧力过大导致耳片开裂，过渡圆角的半径做了R2的处理，不管是注塑时的熔体流动，还是冲压时的材料应力分散，都能得到很好的优化，不会出现应力集中导致的部件断裂问题。
