15英寸汽车轮毂装饰防护轮盖结构设计

　　日常做整车外饰件配套结构设计时，轮盖是很容易被新手忽略，但实际对整车风阻、轮毂防护、外观一致性影响不小的部件，这次的15英寸轮盖，是适配常规15英寸钢制轮毂的配套件，主要面向入门级家用乘用车、低速商用代步车的配套需求。先从安装边界说起，15英寸轮辋的胎圈座直径是381mm，轮盖的外圈卡合结构直径要严格控制在379.5-380.2mm之间，过盈量太小车辆行驶中容易脱落，过盈量太大安装时会出现卡爪断裂，甚至刮伤轮辋的漆面。轮盖背面的卡爪数量设置为10个，均匀分布在圆周上，每个卡爪的倒扣深度设计为2.3mm，卡爪根部做R1.2的圆角过渡，避免应力集中，材料选用改性PP加20%滑石粉填充，既可以保证常温下的卡合弹性，在-30℃到60℃的使用环境下也不会出现脆裂或者软化变形的问题。

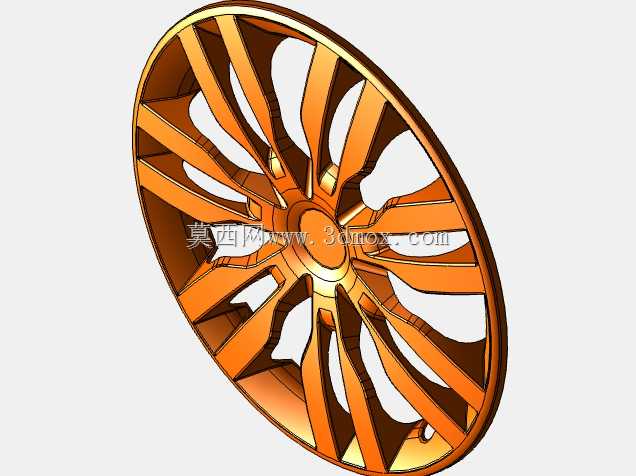

　　从功能特性上看，这款轮盖首先承担的是轮毂防护作用，日常行驶中路面的碎石、泥沙、雨水会直接甩到轮毂的螺栓、轴承密封位置，长期积累会导致螺栓锈蚀、密封件老化，轮盖的封闭结构可以把轮毂中心区域完全覆盖，阻挡大部分异物直接冲击轮毂本体，减少后期维护的工作量。其次是外观装饰作用，这款轮盖采用了12组双辐条的镂空造型，辐条的宽度从中心向外逐渐收窄，边缘做R0.8的圆角处理，既可以模拟铝合金轮毂的视觉效果，降低整车的外观成本，镂空区域还能保证行驶中的空气流通，给刹车系统留出足够的散热通道，不会因为轮盖完全封闭导致刹车盘温度过高，影响制动性能。另外在空气动力学层面，轮盖的表面做了微弧面的流线型设计，辐条之间的镂空角度顺着车辆行驶时的气流方向设置，可以打乱轮辋区域的乱流，降低整车的风阻系数，对于家用车来说，高速行驶时能在一定程度上降低燃油消耗。

　　设计思路上，一开始做方案的时候也考虑过全封闭的轮盖造型，风阻表现确实更好，但做散热仿真的时候发现，连续制动10次后刹车盘的温度比镂空结构高了27℃，长时间下坡路段会有制动热衰减的风险，所以最终放弃了全封闭方案，调整为大镂空的辐条结构。中心区域的定位凸台直径设计为56mm，刚好适配多数15英寸轮毂的中心孔尺寸，安装时可以先通过中心凸台定位，再把周围的卡爪逐个按压卡入轮辋的卡槽，不需要额外的固定螺丝，徒手就能完成安装和拆卸，后期用户自己更换或者清洗都很方便。轮盖的表面做了高亮镀铬的质感处理，和车身的镀铬饰条风格统一，同时表面的UV涂层可以抵御日常的紫外线照射，使用3年以上也不会出现明显的褪色、起皮问题。

　　实际应用场景里，这类15英寸轮盖除了整车出厂配套，也大量用于售后改装市场，很多钢制轮毂的车主会选择加装轮盖来提升车辆外观，同时保护轮毂不受损伤。设计的时候也考虑了售后安装的容错性，卡爪的位置做了±0.5mm的位置度公差，即使不同厂家生产的15英寸轮辋卡槽位置有轻微偏差，也能顺利安装到位。轮盖的整体重量控制在380g以内，不会给车轮增加过多的簧下质量，影响车辆的悬挂响应。另外在轮盖的边缘做了一圈0.5mm高的凸边，和轮辋贴合的位置可以形成一道密封缝隙，减少高速行驶时轮盖和轮辋之间的气流啸叫，很多早期的轮盖产品没做这个细节，高速开到100km/h以上就会出现明显的风噪，这次的结构优化特意把这个问题做了规避。做结构强度校核的时候，模拟了120km/h行驶时碎石正面冲击轮盖表面的工况，辐条位置可以承受15J的冲击能量不出现开裂，完全满足日常行驶的使用要求。
