带编码器12V直流行星减速电机结构

　　这款带编码器的12V直流行星减速电机，是小型自动化执行端里非常典型的动力输出部件，在桌面级移动机器人、小型AGV驱动轮、教育类创客机械装置、轻型电动执行机构、3D打印机辅助进给轴、小型传送带驱动单元里应用十分广泛。不同于普通无反馈直流减速电机，该机型尾部集成增量式编码器，可实时输出转轴转速、转角脉冲信号，为闭环调速、位置定位提供反馈依据，在需要精准控制行进里程、转轴转角的场景中，无需额外外置测速元件，整机集成度大幅提升。

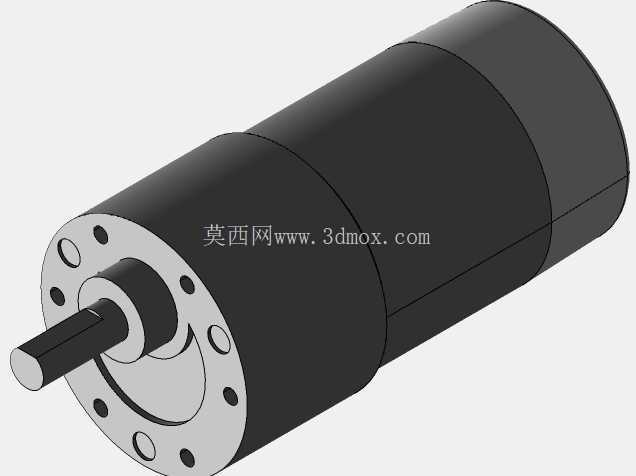

　　从整机结构来看，电机主体分为三段同轴布局：最前端是行星减速输出端，中间段为直流有刷驱动电机本体，尾段内置编码器采集模块。前端输出法兰采用圆形安装面，沿圆周均布多个安装通孔与定位销孔，输出轴为单扁位D型切边轴，这种轴端设计可以有效避免传动轮、联轴器工作时出现周向打滑，相比普通光轴靠顶丝锁紧的方案，传递扭矩的可靠性更高，适配同步带轮、驱动轮、小型联轴器的装夹需求。前端法兰的安装孔位采用标准化圆周排布，安装时可以直接从端面穿入紧固螺钉，将电机固定在设备侧板、安装支架上，同轴度容易保证，不需要额外做复杂的定位工装。

　　建模过程中首先依据实测的各段外径、轴向长度搭建回转基体：电机中段的圆柱机壳为最大外径段，减速箱段外径略小于电机主壳体，尾段编码器护罩直径与减速箱端接近，三段同轴阶梯圆柱的过渡台阶处都做了清晰的棱边还原，还原实物装配时各段壳体的拼接接缝。前端法兰盘的端面特征是建模重点：逐个绘制圆周分布的沉头安装孔、端面定位凹孔，中心位置的输出轴保留D型扁位结构，轴伸长度、轴径尺寸严格对照实物比例，轴根处的轴承位台阶、油封配合段都做了分层特征，还原前端盖内部轴承、输出轴的装配层级关系。

　　选型应用时，这款12V供电的减速电机适配低压直流供电场景，车载小型设备、电池供电的移动装置都可以直接配套驱动板使用，编码器的脉冲输出可以接入单片机、运动控制卡，实现PID闭环调速，避免普通开环直流电机在负载波动时出现转速掉速、定位偏移的问题。行星减速结构的特性是输出扭矩大、回程间隙小，相比同体积的普通平行齿轮减速箱，传动效率更高、噪音更低，适合需要频繁正反转、启停的工况。安装边界上，整机为同轴圆柱形态，径向占用空间仅为机壳最大外径，轴向总长度包含输出轴伸、尾段编码器护罩，在设备布局时只需要预留同轴的圆柱安装空间，前端法兰锁附的安装方式让整机悬置固定也能保证刚性，不会出现运转时壳体晃动的问题。

　　在实际设备装配中，这类电机常作为移动机器人的左右驱动轮动力源，编码器反馈的脉冲数可以直接换算出行走距离、轮体转速，配合运动算法实现走直线、定距移动、差速转向的功能；也可以用在小型电动滑台的驱动端，通过联轴器连接丝杆，把减速后的旋转运动转化为直线进给，编码器反馈转角来实现滑台的位置闭环控制。建模时完整还原了整机的外装特征，没有省略法兰孔位、轴端扁位、各段壳体的阶梯差异，导入装配环境后可以直接做干涉检查，验证安装支架、轮体、周边走线的空间匹配度，避免设计阶段出现安装孔位不对、轴长匹配错误的问题。电机外表面的壳体接缝、端盖装配止口都做了写实还原，能直观呈现成品电机的装配形态，为设备布局、结构干涉校验提供准确的三维参照。
