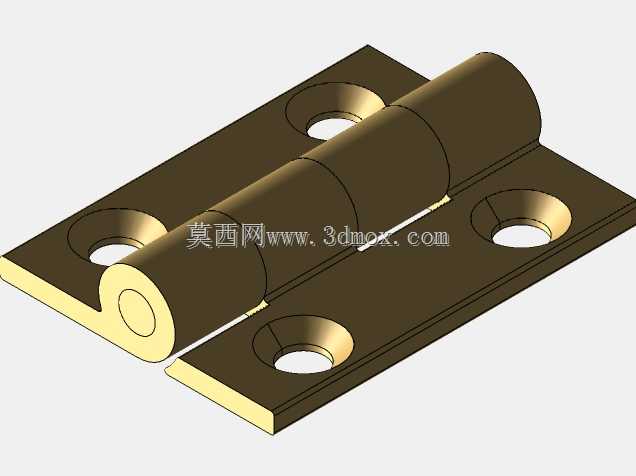

25x19规格实心黄铜对接合页结构设计

　　这款25x19mm规格的黄铜对接铰链，是面向小型机电设备舱门、精密仪器检修盖板、小型实木家具柜门等场景设计的转动连接件，建模过程完全参照市售成熟五金件的实物测绘参数完成，还原了实心黄铜材质合页的全部结构细节。从实际应用场景来看，这类小尺寸黄铜合页多用于对防腐、外观质感有一定要求的非重载开合部位，比如实验室小型设备的亚克力防护门、复古风格小型收纳柜的柜门、通讯设备嵌入式机箱的侧开检修盖，黄铜材质本身的自润滑特性可以减少开合过程中的轴部磨损，无需额外添加润滑脂就能保证长期顺畅转动，同时黄铜的金属质感也能适配外露式安装的外观需求。

　　设计过程中首先确定了安装边界：合页展开后单片页片长度为19mm，合页组装完成后的总宽度为25mm，页片厚度匹配常规小尺寸合页的1.5mm板材规格，四个安装沉孔的位置严格按照实物的孔距排布，沉孔深度适配M3规格的沉头螺丝，安装后螺丝头可以完全没入页片表面，不会突出影响开合动作。合页的卷管部分采用三段式卷制结构，中间段与一侧页片一体冲压卷圆，两侧两段与另一侧页片一体成型，组装后卷管的同轴度公差控制在0.05mm以内，保证转轴穿入后开合无卡滞，转动阻尼均匀，不会出现左右窜动的问题。

　　建模时特意还原了页片边缘的倒角处理，所有锐边都做了0.2mm的圆角过渡，既符合五金冲压件的实际加工工艺，也能避免安装时划伤操作人员。页片与卷管的衔接位置做了局部加厚的应力释放结构，在频繁开合的受力位置提升结构强度，避免长期使用后页片与卷管连接处出现断裂变形。不同于市面上的薄铁皮合页，这款实心黄铜合页的页片采用整料铣削成型的结构逻辑建模，没有拼接缝隙，还原了实心黄铜件的厚重质感，转轴与卷管的配合间隙设定为0.03mm，既保证转动灵活，又不会出现合页松动下垂的问题。

　　在安装适配性上，这款合页的开合角度可以达到180度，完全展开后两页片处于同一平面，闭合后两页片贴合间隙小于0.1mm，能够满足柜门闭合后的密封需求。沉孔的设计同时适配十字沉头螺丝和内六角沉头螺丝，安装时可以根据使用场景选择合适的紧固件，不管是嵌入式安装还是外露式安装都能适配。针对不同的使用场景，建模时也预留了表面处理的调整空间，既可以呈现黄铜原色的抛光质感，也可以调整为做旧、拉丝等不同表面效果的参数，方便设计人员直接调用到不同风格的整机装配模型中，不需要再二次调整结构。
