Profiuse2600mAh容量18650圆柱锂电池结构

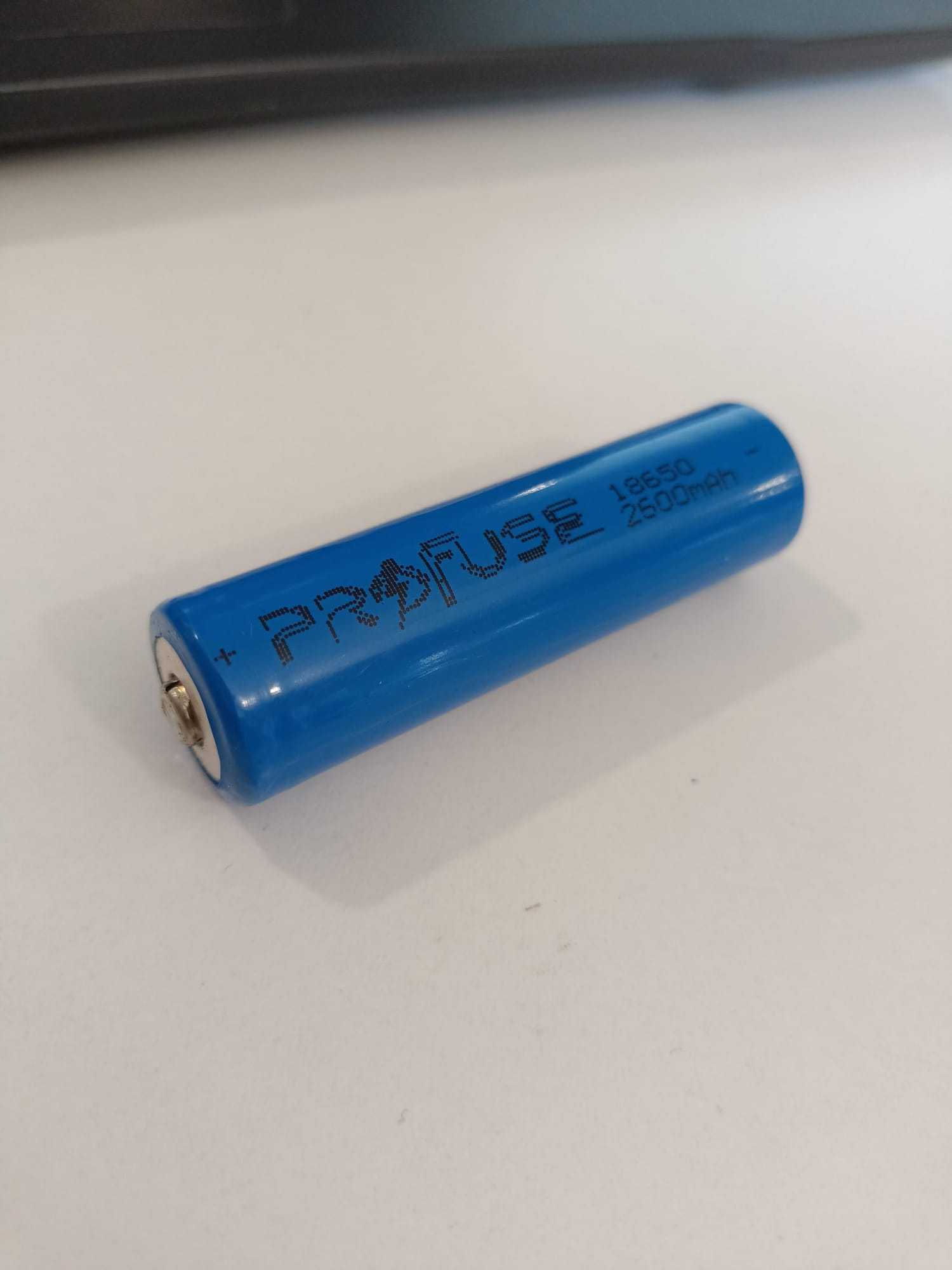

　　做便携设备、小型储能模组设计这么多年，18650圆柱电芯是绕不开的基础元器件，这次拆解复刻的这款2600mAh规格18650电芯结构，完全是按照量产实物的装配逻辑做的全参数建模，没有做外观上的夸张渲染，所有结构特征都对应实际生产的工艺要求。先从应用场景说，这类电芯的适配范围比很多新手工程师想象的要广，小到手持电动工具的电池包、笔记本电脑的内置电池组，大到户外便携储能电源、低速电动车的动力模组，甚至是工业现场的手持检测设备备用电源，只要是对空间利用率、电芯一致性有要求的直流供电场景，18650规格的圆柱电芯都是性价比极高的选型方案，相比软包电芯它的外壳刚性更强，成组时不需要额外做太多壳体防护，相比方形电芯它的单颗尺寸标准化程度更高，不同厂商的同规格产品互换性更好，做BMS适配的时候不需要反复调整结构固定位。

　　再说到实际用途，单颗18650电芯的标称电压3.7V，满电电压4.2V，2600mAh的容量意味着单颗可以稳定输出1A电流持续2.6小时，做串并联组合的时候，既可以通过多串组合提升输出电压适配高压设备，也可以通过多并组合提升总容量延长续航，很多入门级的电动螺丝刀、强光手电，直接用单颗电芯加保护板就能实现完整供电功能，不需要额外做复杂的电源变压结构。这次建模的时候特意把电芯的几个核心结构都做了拆分还原，最外层的镀镍钢壳是整个电芯的承载主体，壁厚控制在0.3mm左右，既保证足够的结构强度抵抗成组时的挤压应力，又不会占用过多内部空间影响能量密度，壳体底部做了向内凹陷的防爆刻痕，当电芯内部因为过充、短路出现压力升高的时候，刻痕位置会优先破裂泄压，避免整个电芯出现爆燃风险，这个细节很多网上的免费模型都省略了，但实际做结构设计的时候，这个防爆阀的位置直接决定了电池包的泄压通道设计，不能忽略。

　　正极位置的结构是建模时花了较多精力还原的部分，正极帽不是简单的凸起圆柱，而是带多层密封结构的组件，最外层的正极帽是镀镍钢带冲压成型，下面垫有PTC热敏电阻元件，当电芯出现过流导致温度升高时，PTC电阻会瞬间增大限制电流输出，起到过流保护的作用，再往下是绝缘密封胶圈，把正极帽和钢壳本体完全绝缘隔离，避免正负极短路，胶圈的压缩量在建模时特意留了0.15mm的过盈量，和实际量产时的装配压合量一致，做电池包固定结构设计的时候，这个过盈量对应的正极凸起高度是固定弹片接触压力的关键参数，如果弹片压力设计过大，长期使用会压溃密封胶圈导致电芯漏液，压力过小则会出现接触电阻过大、供电不稳定的问题。

　　外形尺寸方面严格遵循18650规格的行业通用标准，电芯本体直径18mm，总高度65mm，正极帽凸起高度0.5mm，负极是钢壳本体的平底结构，表面做了粗糙化处理方便焊接镍带，这些尺寸边界是做电池包结构设计的核心依据，不管是用支架固定还是直接灌胶封装，相邻两颗电芯的中心距不能小于18.5mm，要留足0.5mm的间隙应对电芯充放电过程中的轻微膨胀，很多新手做电池包设计的时候把电芯贴得太紧，几次充放电循环后就出现电芯挤压变形、内部短路的问题，就是没考虑到这个膨胀间隙。安装边界上还要注意，电芯侧面的钢壳是负极电位，做固定结构的时候不能让金属支架直接同时接触相邻两颗电芯的侧壁，否则会造成缓慢的短路放电，正确的做法是在支架和电芯侧壁之间加0.2mm厚的青稞纸绝缘，或者直接用绝缘材质的注塑支架，每个电芯位之间做隔离筋。

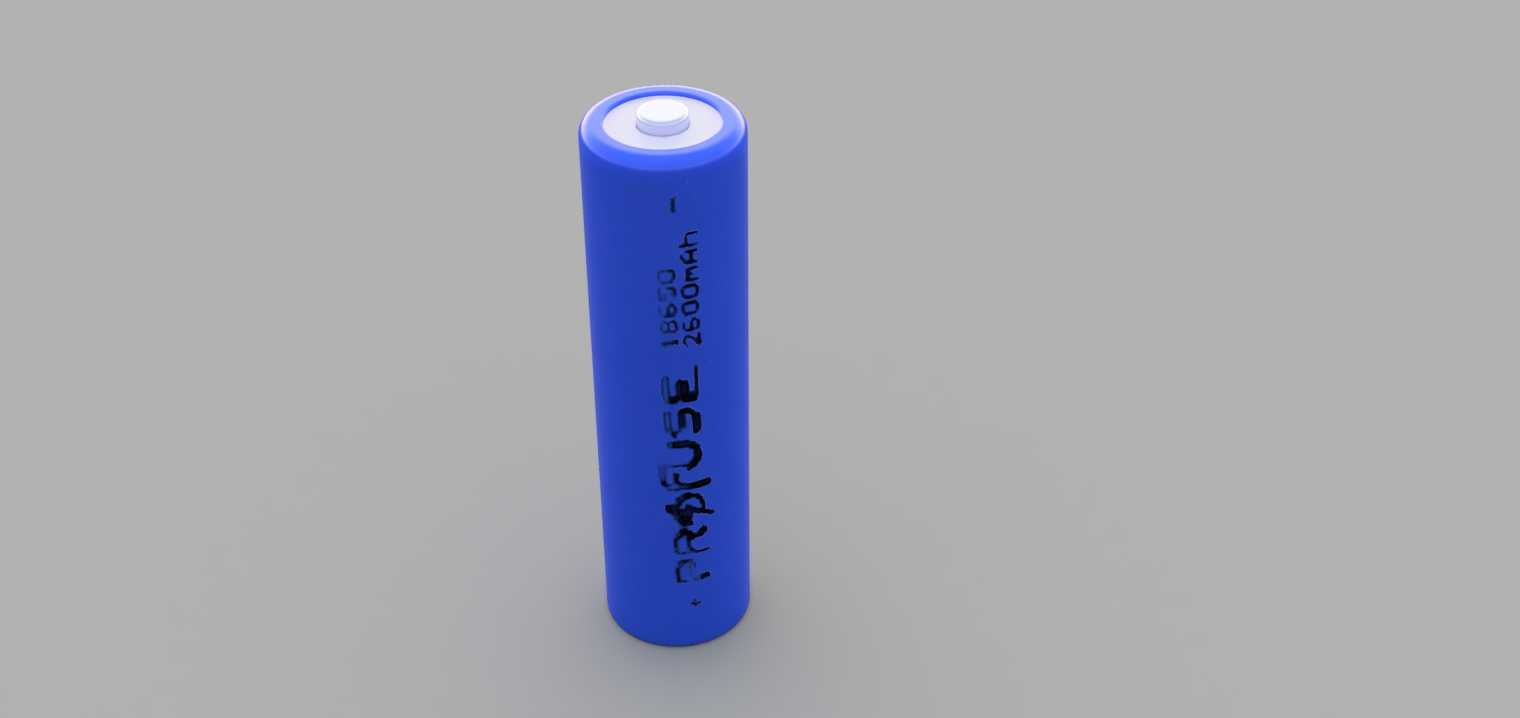

　　设计思路上没有做多余的艺术化处理，所有倒角、圆角都和实物一致，钢壳表面的拉丝纹理、正极帽的冲压痕迹都做了还原，方便工程师直接把这个模型导入到自己的电池包装配体里做干涉检查，不需要再调整尺寸。另外特意把电芯的极耳位置做了内部示意，虽然外部看不到，但做焊接工艺设计的时候，极耳的引出位置决定了镍带的焊接点位，避免把镍带焊到没有极耳的位置导致虚焊。很多人觉得18650电芯结构简单，随便画个圆柱加个凸起就算建模完成，但实际做产品设计的时候，每一个细微的结构尺寸都关系到最终产品的安全性和可靠性，哪怕是正极帽边缘0.1mm的圆角，都可能影响自动化装配时的导向定位，这个模型的所有特征都是对着实物测绘完成的，没有随意简化的结构，不管是用来做电池包的结构验证，还是用来做产品的爆炸图演示，都能满足工程使用要求。
