2x16字符型液晶显示模组结构设计

　　在工业控制终端、小型嵌入式检测设备、桌面级实验仪器的人机交互环节，字符型液晶显示模组是承担基础信息输出的核心部件，不需要复杂的图形渲染能力，仅通过固定字符点阵完成参数数值、设备状态、操作提示的清晰展示，就能满足绝大多数低成本、高可靠性的人机交互需求，这款2x16规格的液晶显示模组，就是针对这类场景做的结构优化设计。

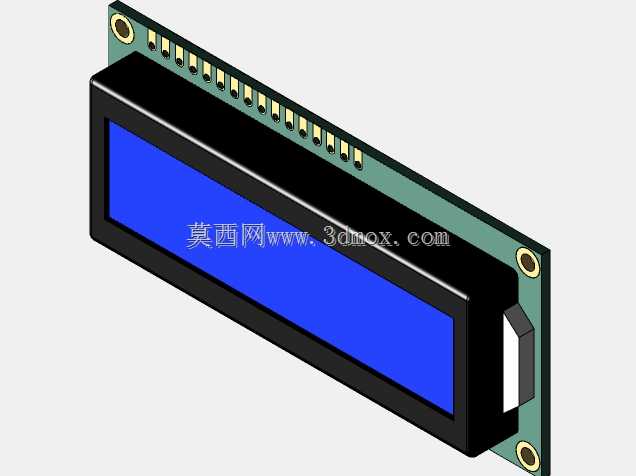

　　从实际安装适配的角度看，这款模组的PCB基板采用标准1602字符屏的通用安装孔位布局，四个角预留的金属化安装孔孔径适配M2规格的固定螺丝，孔位中心距完全匹配行业通用的安装尺寸公差，不管是替换老旧设备上的同规格故障屏，还是在新设计的小型控制板上做集成，都不需要额外修改安装支架的结构，能直接兼容现有固定结构。PCB板边缘的排针引脚采用标准2.54mm间距设计，单排16个引脚的定义完全兼容行业通用的1602屏接口标准，硬件工程师做电路设计时不需要重新调整引脚走线，直接套用成熟的接口电路就能完成驱动适配，大幅缩短硬件开发的验证周期。

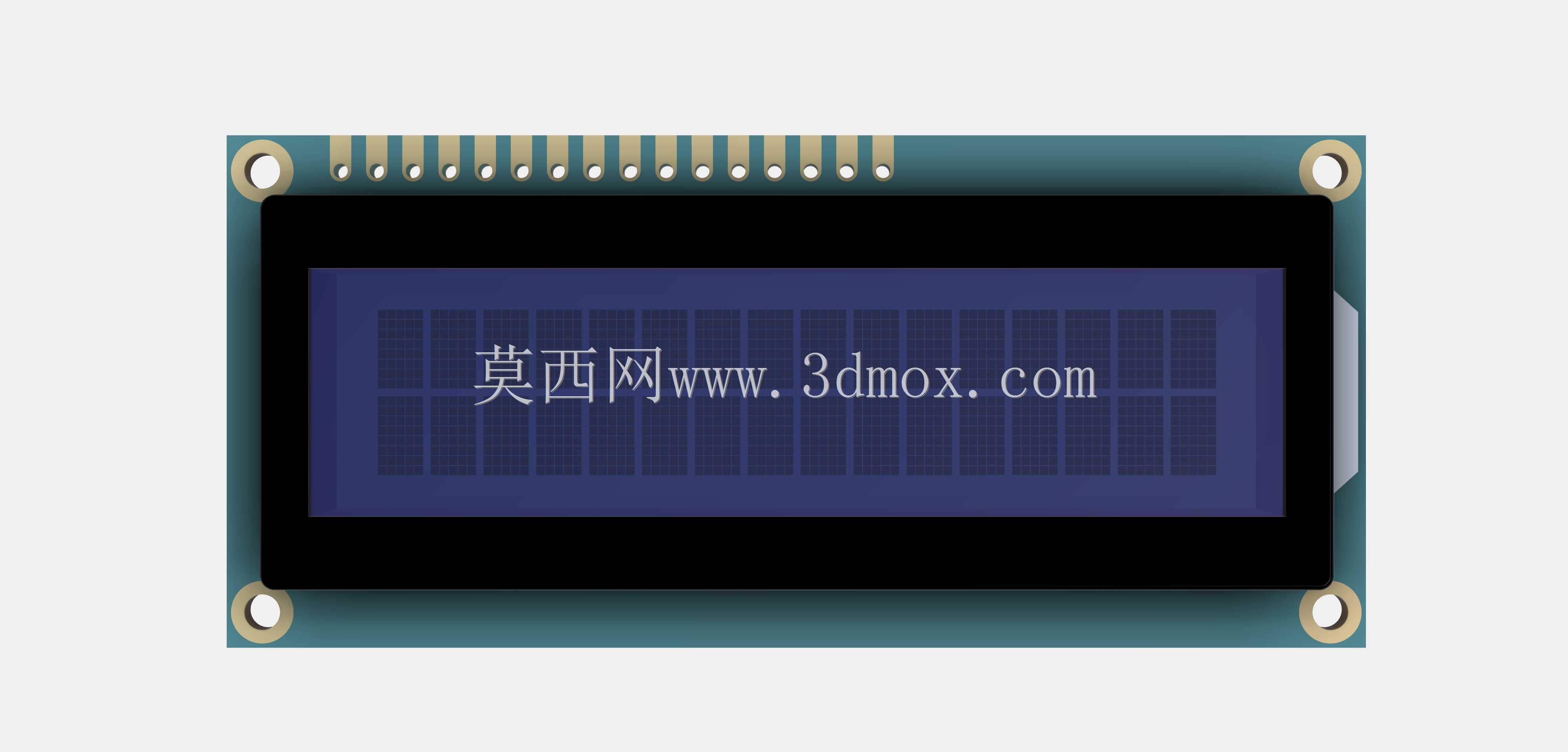

　　模组的核心显示区域采用2行16列的字符点阵布局，每个字符由5x8的点阵像素构成，内置标准ASCII字符库，不需要额外存储字模数据，主控芯片通过并行接口发送对应字符的编码，就能直接在指定位置显示对应的数字、字母和常用符号，完全满足工业场景下显示温度数值、压力参数、设备运行状态码、操作提示文本的需求。显示区域表面覆盖的偏光片经过防眩光处理，在车间常规照明环境下不会出现明显的反光问题，可视角度覆盖正面水平±40度、垂直±30度的范围，操作人员站在设备正前方不需要刻意调整视角就能清晰读取屏幕上的内容。

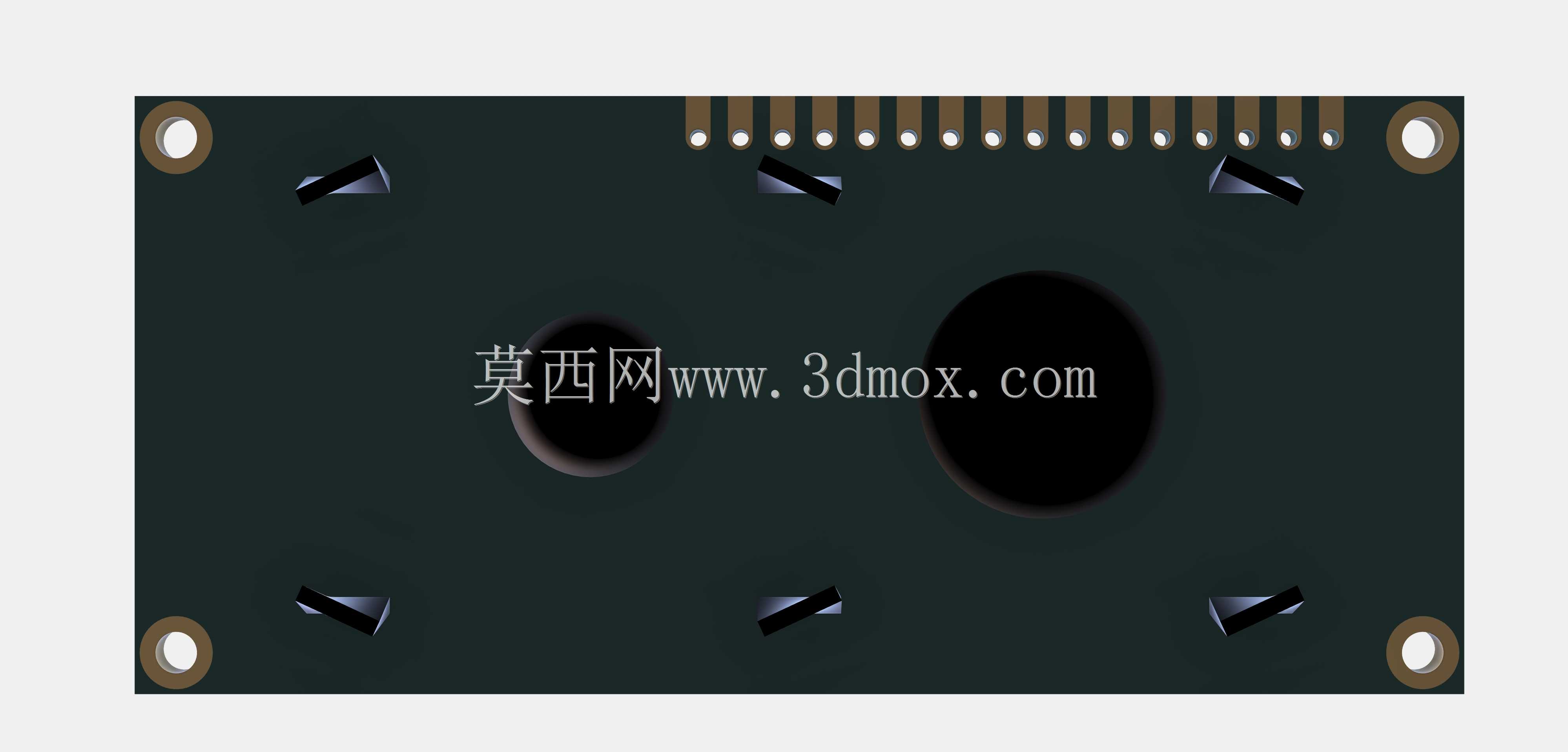

　　结构设计上，液晶玻璃和PCB基板之间采用金属屏蔽框做固定和电磁屏蔽，屏蔽框和PCB板的接地引脚连通，能有效抵御工业现场的电磁干扰，避免设备运行过程中出现屏幕乱码、显示闪烁的问题。屏蔽框边缘做了折边处理，刚好卡住液晶玻璃的侧边，不需要额外的粘接结构就能完成玻璃的固定，同时在玻璃和PCB之间预留了均匀的间隙，避免焊接排针时的热量传导到液晶玻璃导致偏光片损坏、液晶漏液的问题。模组背面的驱动芯片采用邦定封装工艺，芯片表面覆盖黑色保护胶，能有效抵御车间环境中的粉尘、潮气侵蚀，提升模组在复杂工业环境下的长期运行可靠性。

　　从实际选型适配的角度考虑，这款模组的整体厚度控制在12mm以内，包括排针的总高度不超过15mm，在小型手持检测设备、嵌入式控制模块这类内部空间紧凑的设备中，不会因为屏幕厚度过大挤占其他元器件的安装空间。屏幕的正面边框宽度控制在3mm以内，在做面板开孔设计时，开孔尺寸只需要比显示区域大2mm就能完成屏幕的嵌入安装，面板和屏幕边框之间的缝隙均匀，不需要额外加装装饰压条就能满足外观装配要求。

　　在日常的设备维护场景中，这种标准化接口和安装尺寸的显示模组，不需要专业的焊接工具就能完成替换，只需要拔下旧屏的排针，对准引脚插上新屏就能完成故障部件的更换，大幅降低现场设备的维护难度和停机时间。针对不同的安装方向需求，模组的安装孔位采用对称设计，不管是横向安装还是竖向安装，都能通过调整固定方向适配不同的面板布局，不需要重新设计PCB的走线方向。

　　设计过程中也充分考虑了不同使用环境的适配性，模组的工作温度范围覆盖常规工业场景的-10℃到60℃区间，在普通的室内工业设备、实验室仪器、商用终端设备中都能稳定运行，不会因为常规的温度变化出现显示对比度异常、字符缺划的问题。屏幕的对比度调整引脚预留了外接电位器的接口，结构设计时在PCB板边缘预留了电位器的安装位置，用户可以根据实际的安装环境光线调整屏幕的显示对比度，达到最舒适的读取效果。
