凡哈尔W15-1小型电磁继电器结构

　　这款小型电磁继电器在自动化控制柜、PLC输出扩展板、小型设备控制回路以及仪器仪表内部承担弱电信号放大与小功率负载切换任务。整机采用近似长方体的塑封外壳，主体为黑色绝缘壳体，顶面为浅色封盖，顶部预留有小型动作状态观察或手动操作位置，底部伸出直插式引脚，可直接焊接在PCB板上，也可配合对应插座安装在导轨或控制板附近。

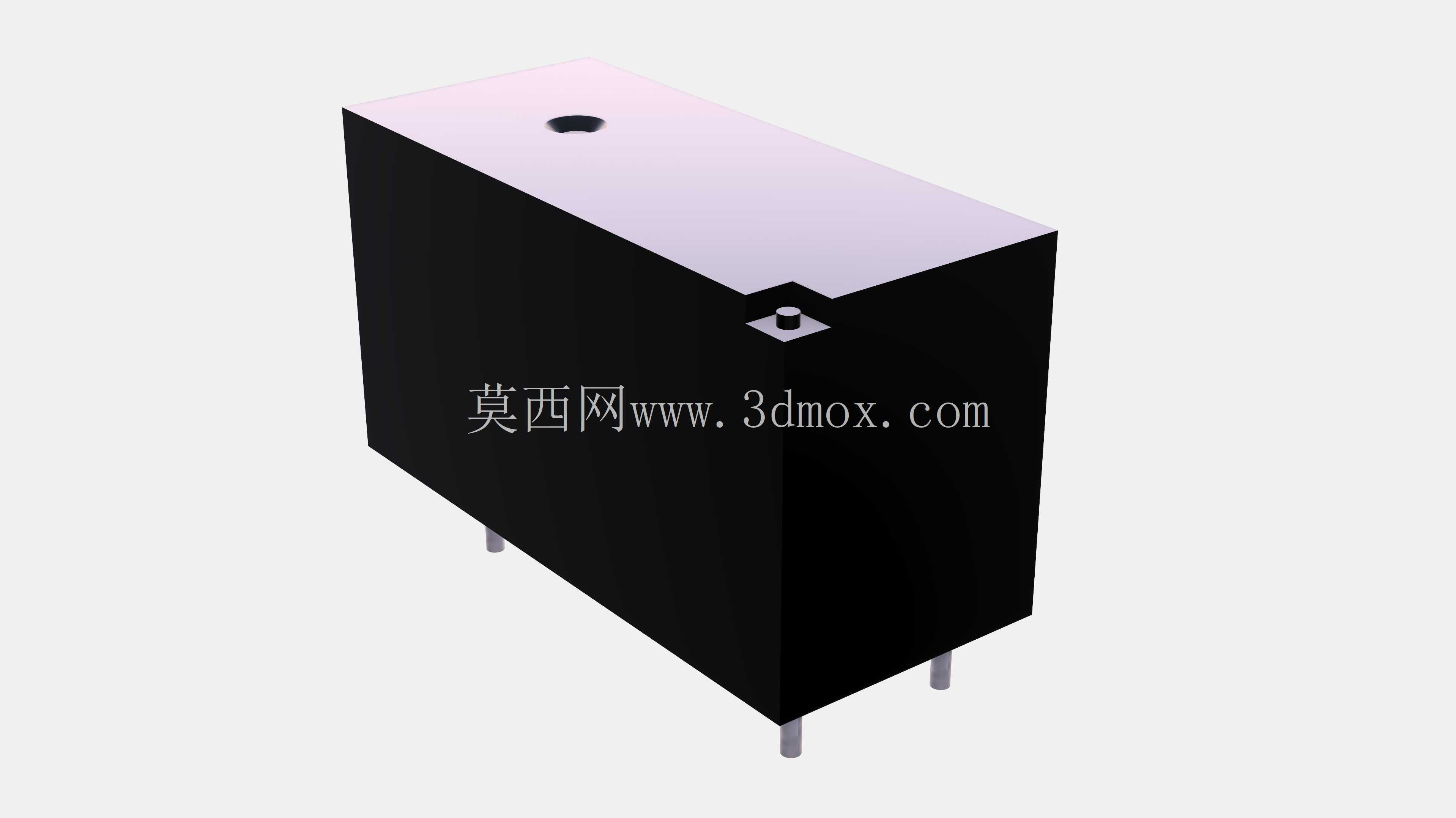

　　从结构布置看，模型重点还原了继电器外部装配边界：外壳棱角清晰，顶面与侧壁形成稳定的包覆关系，顶部小孔及局部凸台对应内部机构与外部操作或标识区域；底部引脚按控制线圈和触点回路分区排布，引脚长度、直径及间距需要在PCB布局阶段重点校核。对于结构工程师而言，这类元件虽然体积不大，但在设备内部往往密集布置，外壳高度、引脚伸出长度、顶部操作空间以及相邻元件之间的爬电距离都会影响整板装配。

　　继电器的实际用途是通过线圈通电产生电磁吸力，带动内部衔铁和触点组动作，从而实现输入控制信号与输出负载回路之间的隔离。控制侧通常接入PLC、单片机或按钮信号，负载侧可连接指示灯、小型电磁阀、接触器线圈、报警器等低功率器件。设计选型时不能只关注外形，还需结合线圈额定电压、触点容量、常开常闭形式、动作寿命以及环境温度进行匹配；三维建模阶段则应保证安装孔位、引脚位置、外壳包络和维护空间与实物一致。

　　该模型的外形表达适合用于电气控制柜内部干涉检查、PCB装配预览、设备说明书爆炸图以及教学演示。黑色壳体体现了工程塑料外壳的绝缘防护作用，浅色顶面便于识别型号和观察顶部结构；底部引脚为刚性金属插脚，焊接后能够承担元件固定和电气连接双重作用。若在整机中采用插座方式安装，还需在模型外侧预留插座厚度、锁扣位置和插拔手部空间；若直接波峰焊或回流焊，则应关注引脚与焊盘坐标的一致性。

　　从安装边界分析，继电器本体占用空间以矩形包络为主，顶部不宜紧贴线槽、金属支架或其他高发热元件，侧面应保留与相邻继电器、端子台之间的安全间隙。多只继电器并排布置时，除考虑PCB排布密度外，还应评估线圈持续通电带来的温升，避免密集安装导致散热不良。靠近变压器、接触器或动力线缆时，应通过布局方向和接地隔板降低电磁干扰对弱电控回路的影响。

　　建模思路上，外部壳体可按注塑件特征处理，侧壁、顶面、端部凸台和引脚分别建立独立结构关系；顶部小孔与凸台位置应保持与实物中心线对齐，底部引脚需要体现插入PCB后的伸出段和焊接段。对于设备厂的设计人员，该类元件模型常用于数字样机阶段的空间校核：一方面确认继电器与外壳、线槽、导轨、端子排之间不存在碰撞，另一方面检查维修人员是否能够使用工具完成更换或手动复位。

　　在自动化设备中，继电器常作为控制器与执行器之间的中间环节。PLC输出点容量不足或需要电气隔离时，可先驱动继电器线圈，再由触点控制接触器或电磁阀；在老旧设备改造中，也可利用小型继电器完成信号转换、触点扩容和回路联锁。由于其结构紧凑、安装方式简单、适配PCB布局，这类元件在仪器仪表、包装设备、纺织机械、温控箱、电源柜和小型专机中都较为常见。

　　三维设计时还应注意引脚受力方向。直插引脚在焊接前需要穿过PCB孔，若外壳底部与板间距离过小，可能造成贴板不实或焊接应力集中；若引脚过长，则可能在板底与壳体或其他零件发生干涉。顶部操作区域周围应避免布置压线桥接片和线束接头，防止设备调试时误触。对于需要长期运行的设备，继电器周围应减少热源堆积，并在电气图纸中明确线圈极性、触点容量和保护器件配置，使三维结构与电气原理形成一致的工程依据。
