CA6140车床用盘式飞轮结构设计

　　盘式飞轮作为CA6140普通车床主轴传动系统的关键储能回转部件，其核心作用是在主轴运转过程中储存与释放动能，平抑切削载荷波动带来的转速冲击，保障主轴回转运动的均匀性，避免断续切削、重载切削工况下车床主轴出现转速骤降或抖动，直接影响工件加工的表面粗糙度与尺寸精度。从实际应用场景来看，这类飞轮主要装配在CA6140车床主轴箱的输出端传动链上，匹配车床主轴额定转速区间的转动惯量需求，适配车削外圆、端面、螺纹、切断等多种常规加工工序的载荷特性，尤其在低速大扭矩切削工况下，飞轮的储能作用能够有效降低电机瞬时负载波动，减少传动齿轮副的冲击载荷，延长主轴箱内传动零件的使用寿命。

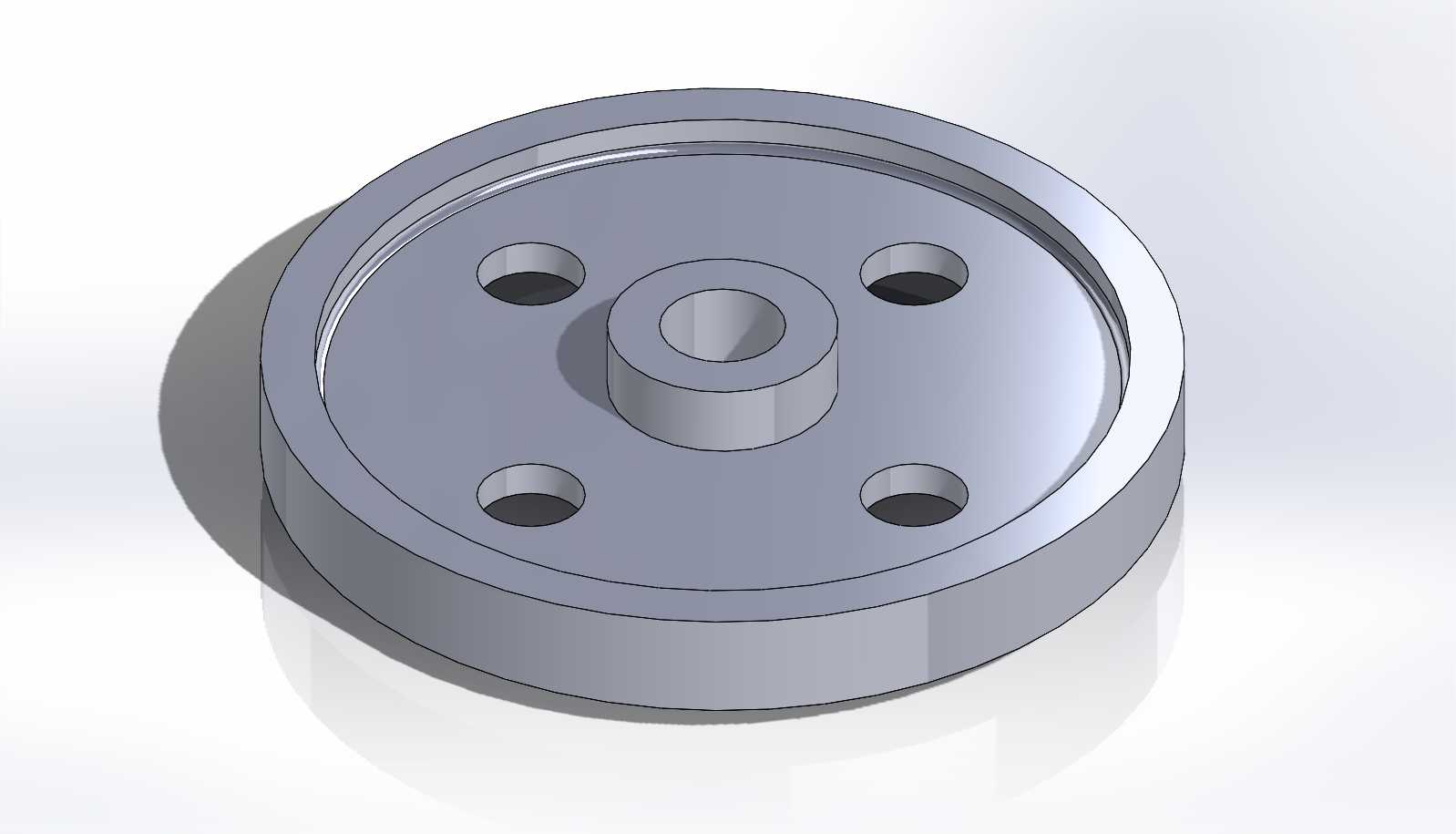

　　从结构设计逻辑来看，本次设计的飞轮采用整体式盘状结构，中心设置带轴向通孔的轮毂结构，轮毂内孔与主轴轴颈采用过渡配合定位，通过平键传递扭矩，轮毂轴向长度根据主轴箱对应安装位置的轴段长度确定，保证装配后轮毂端面与主轴轴肩、锁紧螺母端面完全贴合，无轴向窜动间隙。轮缘部分采用等厚度环形结构，在满足转动惯量要求的前提下尽可能将质量集中在轮缘外侧，在同等质量下获得更大的转动惯量，减少不必要的材料消耗，轮缘的外圆直径严格控制在主轴箱内部腔体的安装边界内，避免运转过程中与箱体内壁、周边传动齿轮发生运动干涉。轮辐部分采用实心辐板结构，辐板上沿圆周方向均匀开设四个等直径的通孔，一方面可以减轻飞轮整体自重，降低主轴的额外径向负载，另一方面能够作为装配过程中的吊装孔、工艺装夹孔，方便零件的加工、转运与装配操作，四个孔的位置度公差严格控制，避免因质量分布不均导致飞轮运转时产生不平衡离心力，引发主轴振动。

　　在设计过程中，首先需要根据CA6140车床主轴系统的转动惯量匹配要求，计算飞轮所需的总转动惯量，结合主轴箱内部的安装空间边界，确定飞轮的最大外圆直径、轮毂直径、辐板厚度、轮缘厚度等核心尺寸参数，确保飞轮的转动惯量能够覆盖车床常用切削工况下的载荷波动调节需求。其次要考虑零件的加工工艺性，飞轮的所有回转面均采用同轴度设计，一次装夹即可完成外圆、内孔、端面的车削加工，减少装夹误差；辐板上的安装孔采用圆周均布设计，可通过分度头直接完成钻削、铰削加工，工艺性良好。同时需要做静平衡校核，确保飞轮的质心与回转轴线重合，不平衡量控制在车床主轴允许的剩余不平衡量范围内，避免高速运转时产生额外振动。

　　从安装边界来看，飞轮装配后轴向位置需与主轴箱内相邻的传动齿轮、轴承端盖保留足够的安全间隙，径向方向轮缘外圆与箱体内壁的间隙不小于5mm，避免热胀冷缩或装配误差导致运动剐蹭；轮毂内孔的尺寸公差、表面粗糙度需与主轴轴颈的配合要求匹配，键槽的尺寸公差与平键配合满足传动扭矩的强度要求，保证扭矩传递可靠无松动。这类飞轮的结构设计没有多余的冗余特征，所有结构特征均服务于储能、安装、减重、加工的实际需求，完全适配CA6140车床的传动系统参数，能够有效提升车床运转的平稳性，降低切削过程中的转速波动，是普通车床主轴系统中不可或缺的功能零件。
