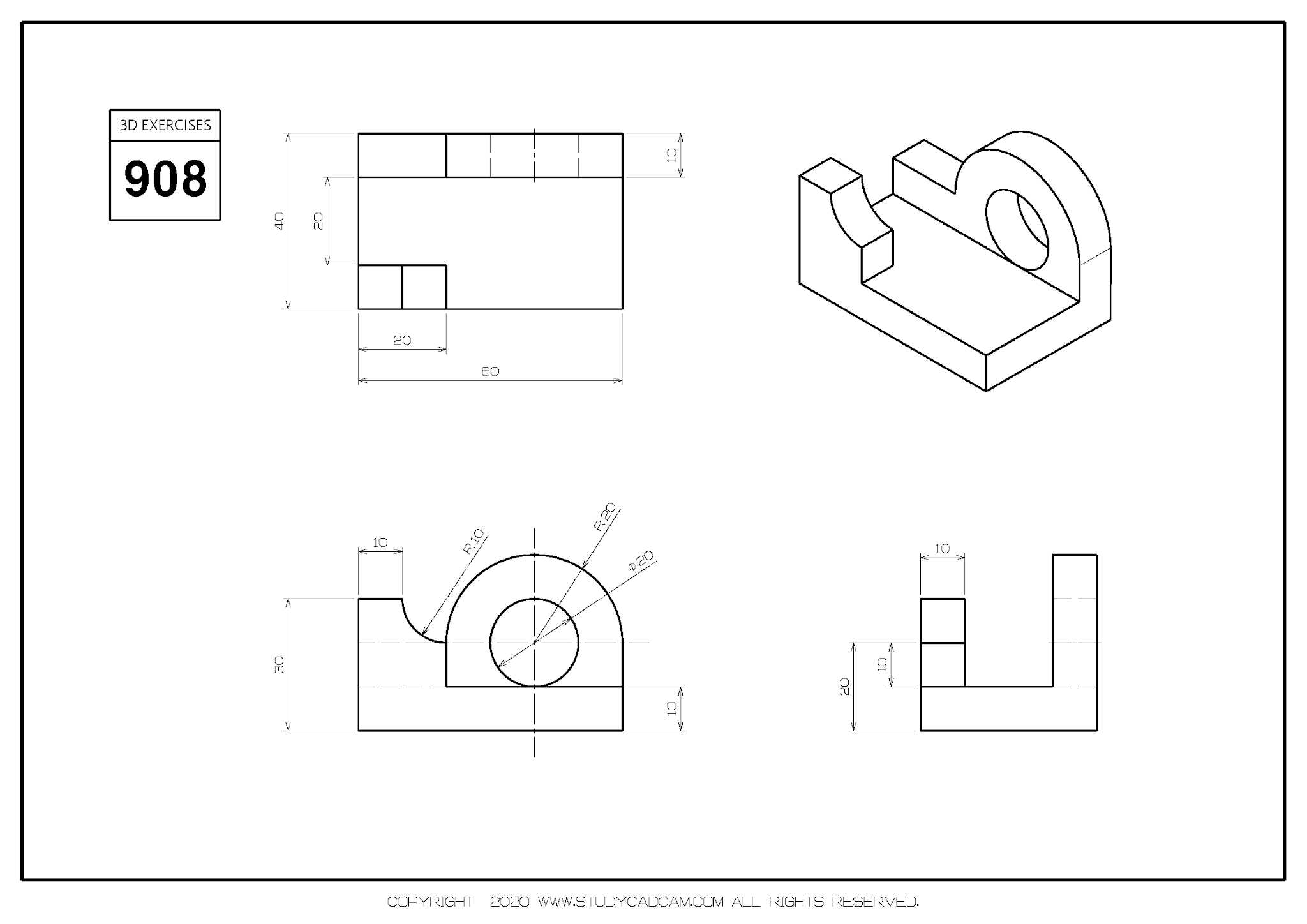

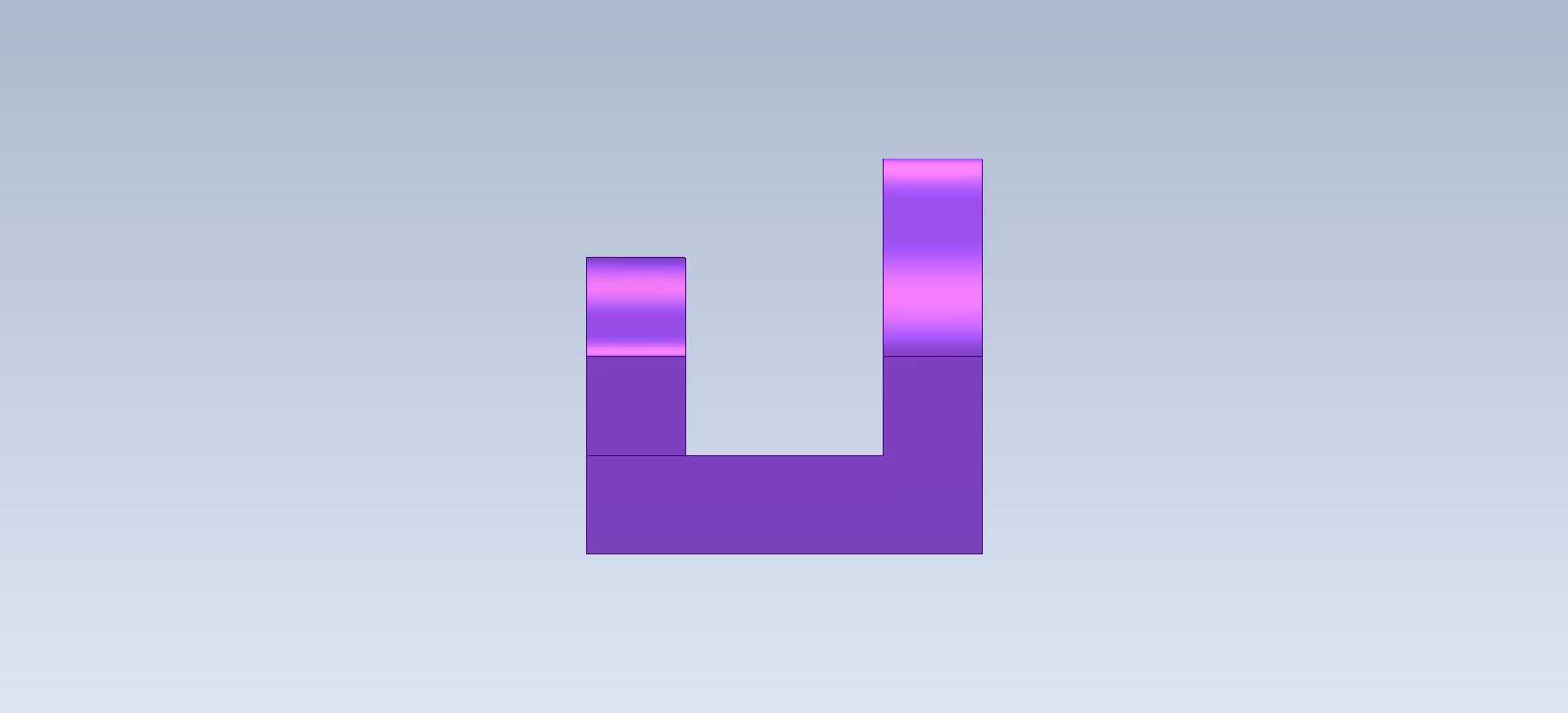

带弧形立板的机加工定位支撑构件

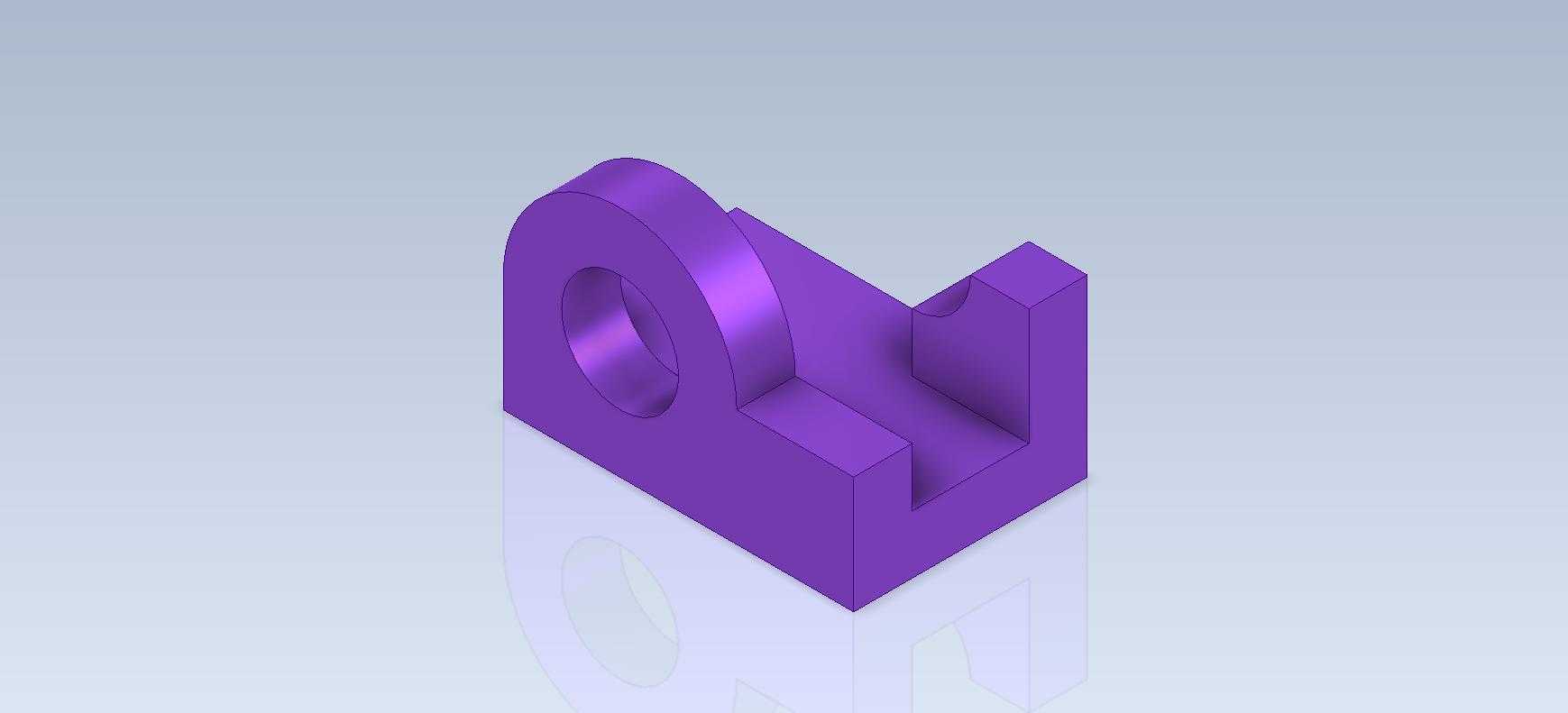

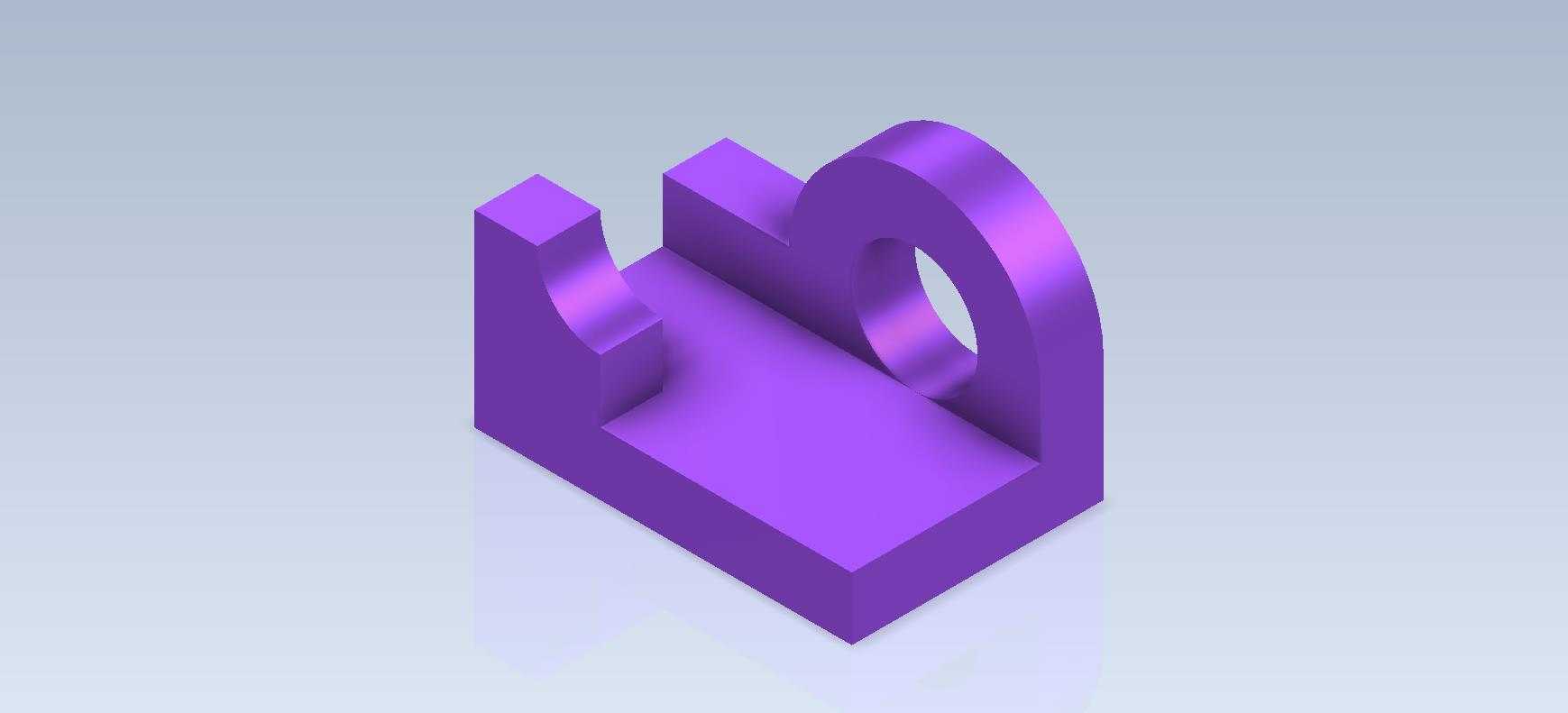

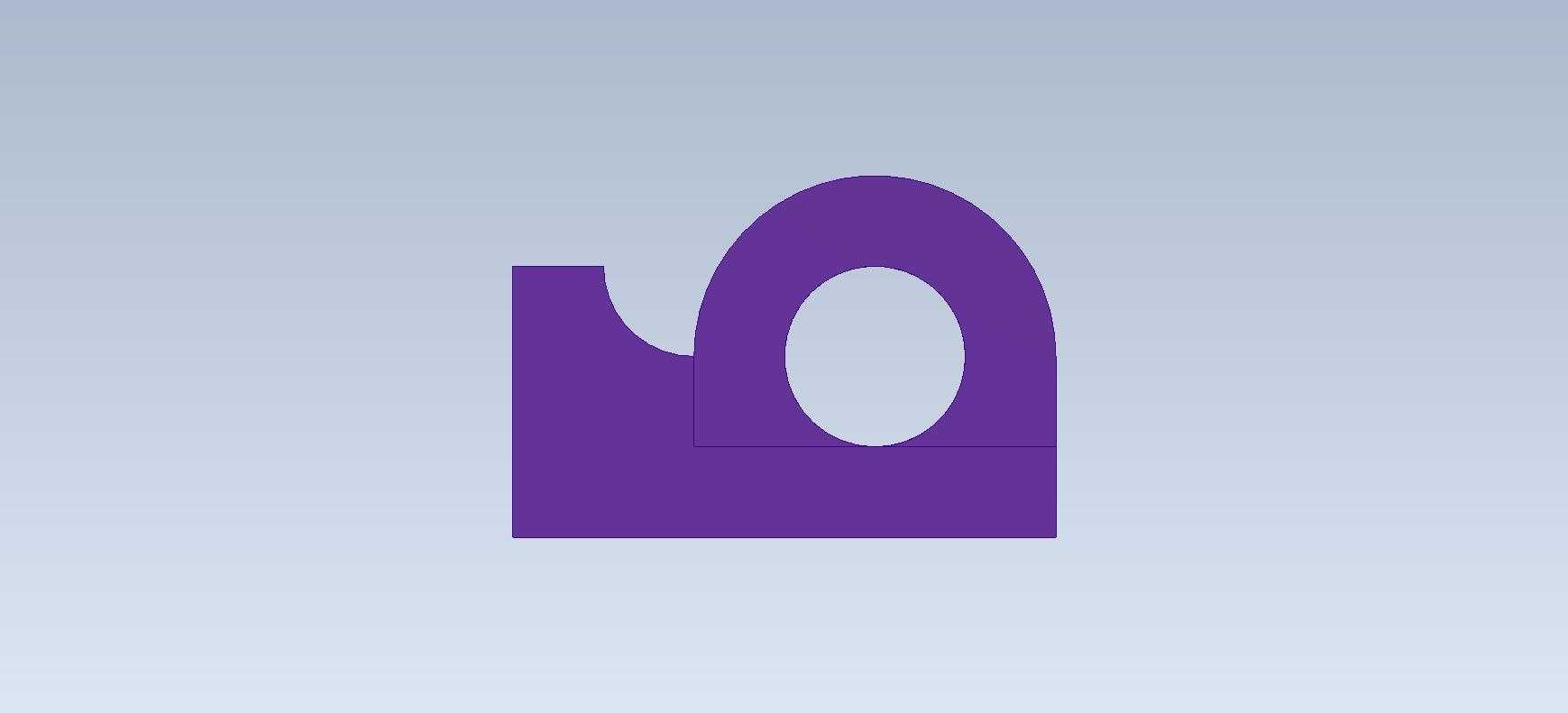

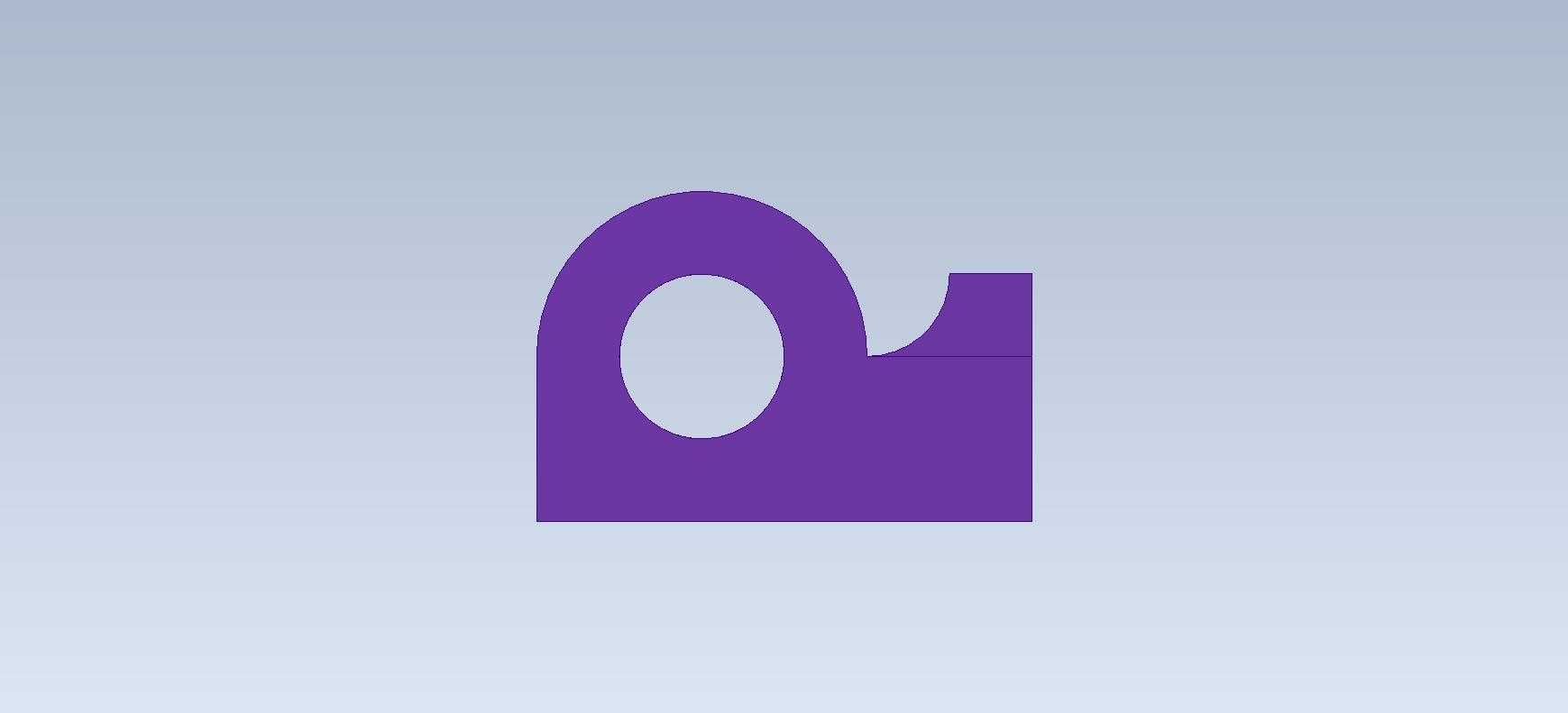

　　这类带弧形立板的块状支撑构件，常见于小型工装夹具的定位单元、非标自动化线的物料承托工位，也可作为教学场景下机加工艺验证的实操练习载体，在小型零部件的铣削加工工位、装配线的工件预定位环节都能找到适配场景。从实际功能来看，构件底部的矩形实体基座承担整体承重与安装固定作用，基座上表面为平整加工面，可直接与工装底板、设备工作台面贴合，通过基座上预留的安装孔位即可完成锁紧固定，安装时需保证基座底面与安装面的平面度误差控制在0.02mm以内，避免后续定位出现偏移。基座左侧凸起的带弧形缺口立块，主要用于适配轴类、带圆柱面工件的侧向定位，弧形缺口的曲率与对应定位工件的外圆曲率匹配，定位时可限制工件的两个水平方向自由度，缺口边缘做了0.5mm的倒角处理，避免工件装卸过程中出现刮蹭损伤。右侧的带圆孔弧形立板，一方面可作为工件端部的限位结构，另一方面立板上的通孔可穿装定位销、锁紧螺栓，实现对工件的压紧固定，弧形立板的外圆弧面做了顺滑过渡处理，可减少工件安装时的磕碰概率，同时降低加工过程中的应力集中风险。

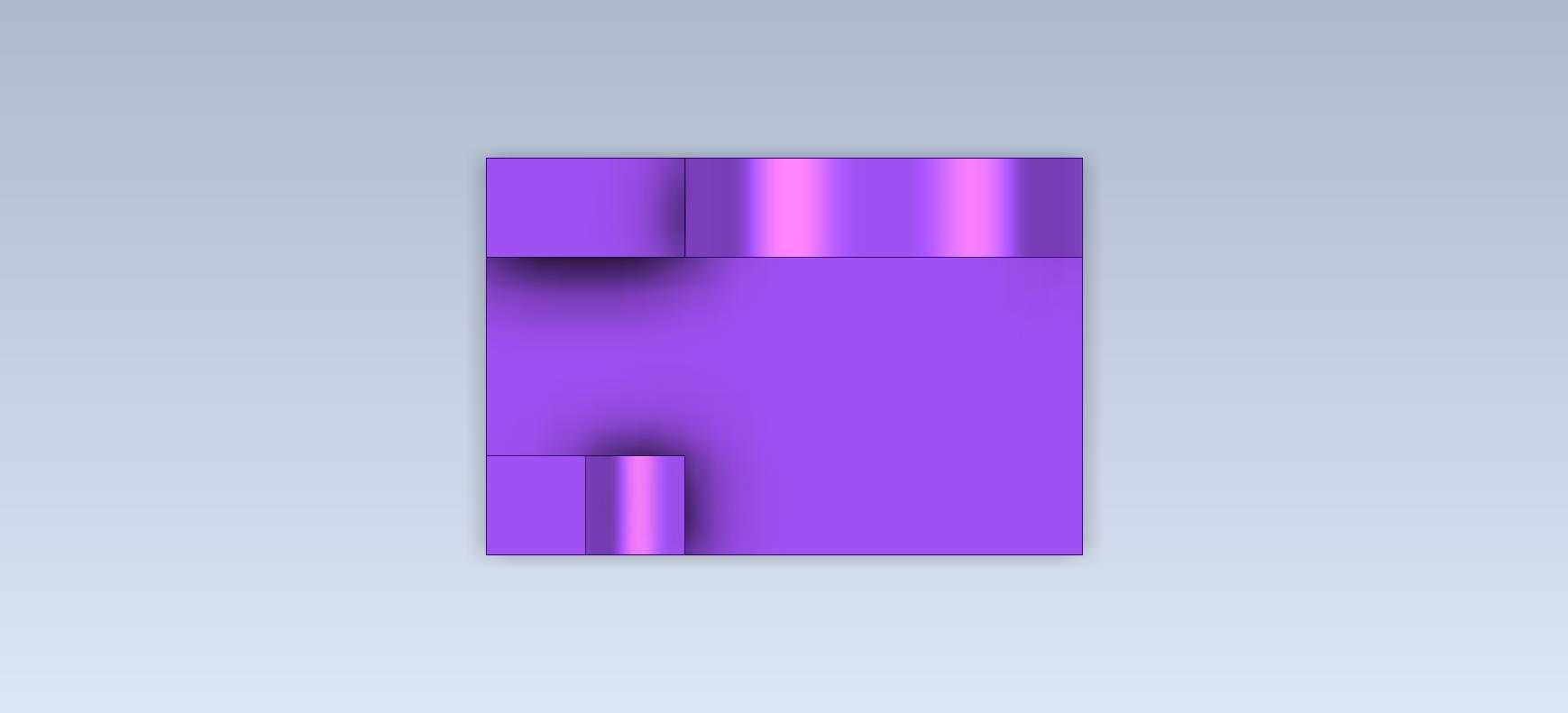

　　从设计思路层面，这类构件的建模过程需要兼顾加工工艺性与结构实用性，首先确定基座的基准平面，所有特征均以基座底面为第一基准、基座侧面为第二基准开展建模，保证各特征的位置度公差符合机加工要求。左侧立块的弧形缺口采用拉伸切除特征生成，缺口的圆弧中心与立块侧面的位置尺寸需要严格匹配定位工件的半径参数，避免出现定位间隙过大或工件无法卡入的问题。右侧弧形立板的外轮廓采用圆弧与直线相切过渡的方式绘制草图，拉伸生成实体后再对圆孔进行同轴度约束，保证孔中心与立板圆弧中心的位置偏差不超过0.01mm，确保穿装销件时不会出现卡滞。建模过程中所有的棱边除了功能需要的锐边外，均做了最小R0.3的倒角或圆角处理，既符合实际加工的去毛刺工艺要求，也能避免应力集中导致的构件变形。

　　在外形尺寸与安装边界方面，这类练习类构件的整体尺寸控制在100mm×80mm×90mm的区间内，属于小型机加工零件范畴，基座的厚度不小于20mm，保证固定后的整体刚性，不会在装夹工件时出现形变。左侧立块的高度比右侧弧形立板低10mm左右，避免工件装卸时与立块发生干涉，右侧立板上的通孔直径根据常用的M6、M8锁紧螺栓规格设置，适配常规的紧固件选型。安装时需要注意，构件在工作台面上的安装边界需要预留至少15mm的操作空间，方便扳手拧紧安装螺栓，同时在构件的定位工作面一侧预留足够的工件取放空间，避免与周边的工装、刀具发生运动干涉。这类构件虽然结构不算复杂，但涵盖了拉伸、切除、圆角、倒角、孔特征等大部分常用的三维建模操作，同时对应的加工工艺包含了铣平面、铣轮廓、钻孔、倒角等普通铣床的常规加工工序，非常适合刚接触机械设计与机加工的从业者练习建模思路与工艺排布逻辑，建模过程中需要时刻考虑特征的加工可行性，避免出现无法下刀、壁厚过薄导致加工变形的问题，比如右侧弧形立板的最薄处壁厚不小于5mm，保证铣削加工时不会因为切削力导致立板振颤，影响加工表面质量。
