家用吸入式蚊虫诱捕装置结构设计方案

　　日常居家场景中，蚊虫侵扰始终是影响居住舒适度的典型问题，传统化学灭蚊方式存在药剂挥发刺激、明火隐患等弊端，物理式捕虫设备的结构设计，核心围绕诱源引导、物理阻隔、气流收纳三个核心逻辑搭建，这套吸入式蚊虫诱捕装置的结构方案，完全围绕民用场景的使用边界做适配。从实际使用场景出发，设备可放置于卧室床头、客厅边角、阳台储物区等蚊虫易聚集的位置，不需要额外布设复杂管线，依靠常规低压供电即可运行，不会产生明火、刺激性挥发物，适配有老人、孩童、宠物的家庭使用场景，也可拓展用于小型便利店、社区门诊等候区、户外露营临时驻点等半开放空间的蚊虫防控。结构设计上，整体采用上下分层的模块化构型，上部框架预留诱源安装位与气流导向通道，框架四角设置安装凸台，

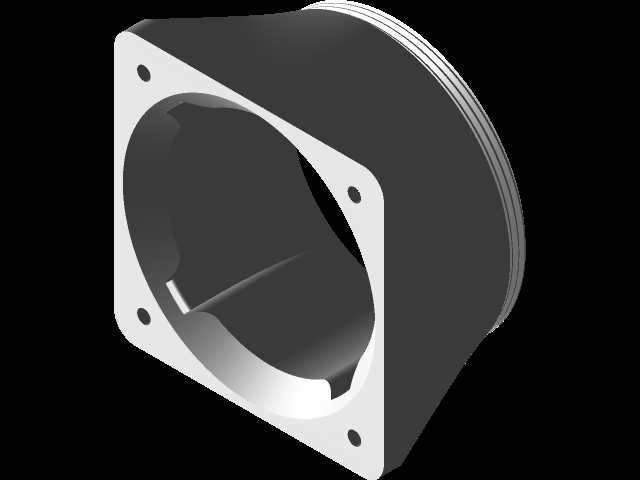

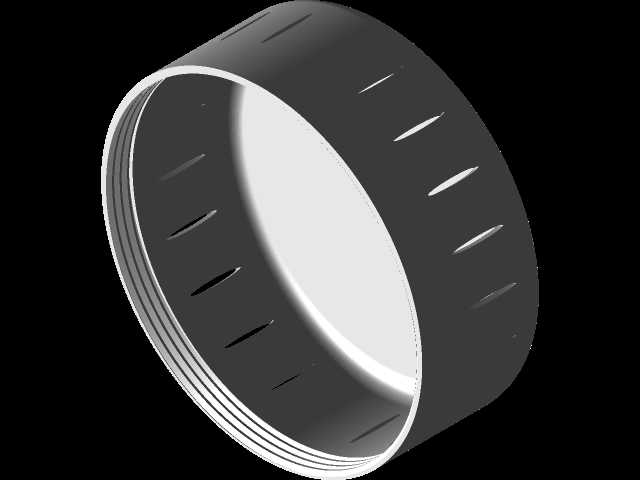

　　可适配壁挂、桌面放置两种安装形式，凸台处预留标准安装孔位，孔位间距匹配常规墙面膨胀螺丝、桌面防滑固定座的安装尺寸，不需要额外做结构改造即可完成固定。中部设置防逃逸阻隔段，采用锥形渐缩的流道结构，气流从上部进风口进入后，在阻隔段形成稳定的下行负压流场，蚊虫被诱源引导至进风口范围后，会被负压气流卷入下部收纳仓，渐缩结构的出口端设置单向开合的轻质挡片，无气流时挡片依靠自重闭合，避免收纳仓内的蚊虫逃逸，挡片转轴采用低阻尼的间隙配合结构，不会因为积尘、蚊虫残骸卡滞导致失效。下部收纳仓为可拆卸式结构，仓体周向开设细密的通风栅格，栅格间隙控制在1.2mm以内，既可以保证气流顺畅通过形成稳定负压，又能阻挡被捕获的蚊虫从栅格处逃出，

　　收纳仓与上部主体采用旋扣式连接结构，旋转30度即可完成拆卸与安装，清理仓内残骸时不需要借助额外工具，日常维护操作门槛极低。外形尺寸的边界设计充分考虑民用场景的摆放限制，整体最大外轮廓直径控制在120mm以内，总高度不超过180mm，放置于桌面时不会占用过多置物空间，壁挂安装时突出墙面的距离不超过130mm，不会对日常通行、物品摆放造成干涉。进风口的高度设置在距离放置面110mm的位置，刚好匹配蚊虫沿墙面、桌面近地飞行的活动高度，能够最大化提升诱捕覆盖范围。气流系统的结构匹配上，上部预留的风机安装位适配常规40mm规格的低压轴流风机，风机安装位设置减震胶圈卡槽，运行时可降低风机震动产生的噪音，整机运行噪音控制在30分贝以内，

　　夜间放置于卧室也不会干扰睡眠。诱源安装位可兼容紫外诱虫灯、模拟人体气息的挥发诱芯两种诱源形式，安装位采用插拔式结构，更换诱源时直接插拔即可完成操作，不需要拆解整机结构。结构细节上，所有外露棱边都做了R2以上的圆角处理，避免日常挪动、清理时划伤手部，外壳的壁厚控制在2.5mm，采用常规注塑工艺即可批量生产，各部件的配合间隙控制在0.3mm以内，既保证装配顺畅，又不会出现缝隙过大夹手、蚊虫从装配缝隙逃出的问题。设备底部设置四个均匀分布的防滑胶垫安装位，胶垫突出底面1mm，放置于光滑桌面时不会因为风机运行产生滑移，壁挂安装时背部设置走线槽，供电线路可沿走线槽布设，避免线路外露杂乱。从结构可靠性角度出发，所有受力连接位的壁厚都做了局部加厚处理，旋扣连接位的卡扣厚度达到3mm，反复拆卸清理也不会出现断裂、滑扣问题，栅格结构的筋位厚度1.5mm，日常擦拭、清理时不会因为外力按压出现变形。
