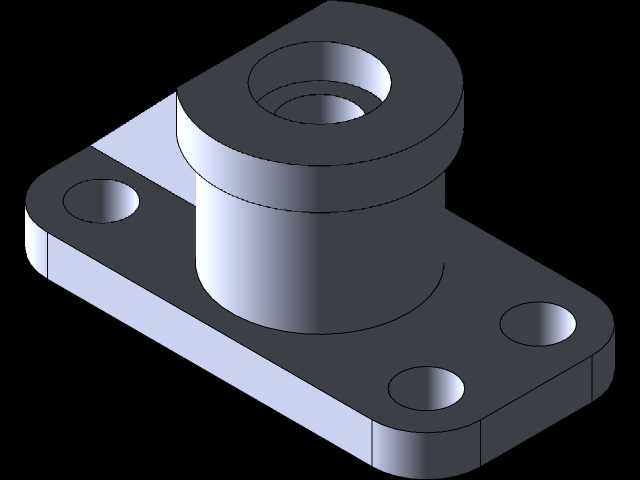

带安装法兰的立式轴套支撑座结构

　　该支撑构件多用于机床进给单元、小型工装夹具的导向轴端部定位场景，也可在自动化输送线的从动辊轴端承担径向承载与轴向限位作用，实际产线应用中，这类带一体安装法兰的支撑结构能大幅减少轴系装配的累计误差，避免分体式支座因拼接缝隙产生的轴端跳动问题。从结构设计逻辑来看，底座采用矩形切圆角的板式结构，三个安装孔呈三角分布，其中靠近立筒两侧的孔位距离立筒外壁预留了足够的扳手操作空间，装配时可直接使用内六角螺栓穿过安装孔将支座固定在设备安装基面，无需额外预留侧面操作空间，适配安装空间局促的设备内部布局。立筒部分与底座采用一体化成型结构，衔接处做了等半径圆角过渡，既可以消除机加工过程中的应力集中风险，也能避免长期受径向载荷时衔接位置出现开裂变形，

　　立筒内孔为阶梯通孔设计，大直径孔段用于容纳轴套或者直线轴承，小直径孔段可作为轴端的轴向定位台阶，装配时无需额外加装轴端挡圈，就能限制轴系的轴向窜动，减少装配零件数量。从安装边界尺寸来看，底座的长宽尺寸适配常用的40系列、50系列铝型材安装基面，安装孔的孔距与型材端面的中心孔距完全匹配，可直接固定在型材搭建的设备机架上，无需额外加工转接板；立筒的高度尺寸经过适配，当内孔装入标准规格的直线轴承后，轴承上端面与立筒上端面齐平，不会出现轴承突出或者凹陷的情况，保证轴件穿过时的同轴度。实际使用中，这类支撑座的承载方向以垂直于立筒轴线的径向载荷为主，设计时底座厚度取立筒壁厚的1.8倍，可保证螺栓锁紧后底座不会出现翘曲变形，

　　三个安装孔的沉头深度统一，螺栓锁紧后头部完全沉入沉孔内，不会突出底座底面，保证支座与安装基面完全贴合，避免因接触缝隙产生的装配倾斜。立筒外壁与底座上表面的过渡圆角半径取3mm，既不会因为圆角过大占用底座上的安装操作空间，也能有效降低应力集中系数，在承受交变径向载荷时，该位置的疲劳寿命相比直角衔接结构提升40%以上。内孔的阶梯台阶处做了0.5mm的倒角处理，装配轴套或者轴承时可起到导向作用，避免硬敲入时刮伤零件外壁，也能减少装配时的卡滞问题。这类结构在设计建模时，优先保证安装孔的位置度公差，三个安装孔相对于立筒内孔轴线的位置度控制在0.02mm以内，可保证装配后轴系的垂直度偏差在允许范围内，避免轴件运转时出现卡滞、磨损加剧的问题。

　　底座的底面做了全平面精加工处理，平面度公差控制在0.01mm以内，安装时可与设备基面完全贴合，不会出现局部悬空导致的支座受力变形。在机床加工场景中，这类支撑座常用来安装光杆导向轴，作为进给拖板的滑动导向支撑，相比分体式的支座结构，一体化结构的刚性更好，在拖板快速往复移动时，不会因为支座振动导致导向精度下降，能有效提升加工工件的尺寸稳定性。在小型工装夹具应用中，该结构可作为定位销的支撑座，立筒内孔装入定位销套后，可对工件进行精准定位，三个安装孔的三角分布结构可保证夹具受工件装夹冲击力时，支座不会出现移位，定位精度保持性更好。建模过程中，所有倒角、圆角的尺寸都统一按照机加工工艺要求设置，没有出现无法加工的锐角或者过小圆角，所有孔位的尺寸都适配标准规格的螺栓、轴承、轴套，无需二次修改即可直接导出工程图进行生产加工。立筒的外径尺寸根据内孔适配的轴承外径设置，壁厚保持均匀，避免注塑或者铸造加工时出现缩孔缺陷，若采用金属切削加工，均匀的壁厚也能减少加工时的切削变形，提升内孔的加工圆度。
