带腰孔L型立式铰接安装固定支座

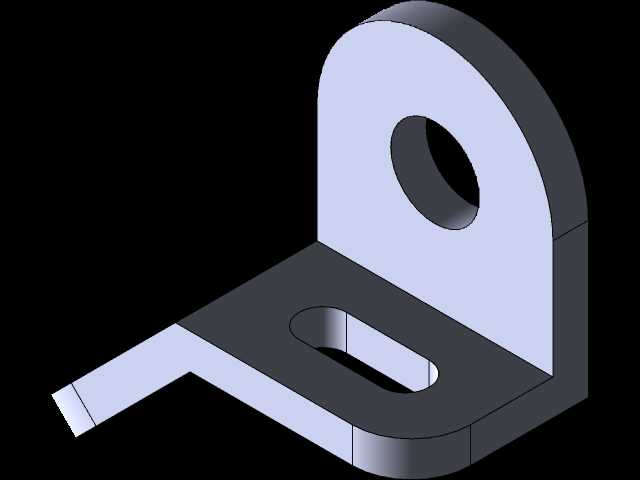

　　该构件属于设备安装定位类的基础支撑零件，在各类工业设备的机架拼接、工装夹具搭建、输送线侧边附件安装、小型动力单元的铰接固定场景中应用广泛，日常设备改造、非标机架组装时经常会用到这类兼具固定与铰接功能的连接件。从结构功能来看，零件整体采用L型折弯式的一体结构，底部为水平安装基面，上部为垂直立板，立板顶端加工为半圆弧形过渡，避免直角应力集中的同时，也能适配铰接销轴的安装空间，立板中部的通孔为铰接配合孔，用于穿装销轴实现与被连接件的铰接转动，允许被连接部件绕该孔轴线做小范围的角度摆动，补偿设备运行中的装配误差与位移量。底部水平板上加工的长圆形腰型孔，是安装调节结构，安装时可以顺着腰孔的长度方向调整零件的固定位置，抵消安装面的孔位加工偏差，

　　也能在设备调试阶段微调铰接点的水平位置，降低现场安装的对位难度，无需额外加工调整垫片或者扩孔，大幅提升现场装配效率。设计思路上，整体采用等厚板材加工的思路，所有结构均可以通过板材切割、折弯、钻孔工序完成，不需要复杂的铸造成型或者多件拼接，加工工序短，适合小批量定制加工，也适合批量冲压成型生产，能有效控制制造成本。立板与水平板的衔接处采用直角过渡，实际加工时可根据载荷需求在内角处增加小的焊接圆角或者折弯圆角，提升衔接处的结构强度，避免长期受载后出现直角处的开裂问题。上部铰接孔的位置设置在立板的圆弧中心，保证铰接转动时孔周的受力均匀，不会出现局部壁厚过薄导致的强度不足问题，腰型孔的长度方向与水平安装边的伸出方向保持一致，

　　调整方向与零件的安装受力方向匹配，避免调整后出现受力偏载的问题。外形尺寸方面，水平安装边的伸出长度需要匹配安装面的固定空间，保证腰型孔的两端有足够的实体边距，避免固定螺栓压紧后出现板边变形，立板的高度需要满足铰接部件的转动空间需求，保证铰接件摆动时不会与底部安装面发生干涉，铰接孔的孔径需要匹配常用的销轴直径，腰型孔的宽度适配常用的内六角螺栓或者六角头螺栓的杆径，保证螺栓可以顺利穿入同时不会有过大的间隙导致固定松动。安装边界上，使用时需要保证水平安装基面与被安装面完全贴合，固定螺栓穿入腰型孔后先不彻底拧紧，调整到合适位置后再对角拧紧螺栓，避免固定后出现应力变形，铰接孔内穿装销轴时需要加装润滑衬套，减少铰接转动时的孔壁磨损，

　　延长零件的使用寿命，当用于重载场景时，可以适当增加板材厚度，或者在立板与水平板的衔接处焊接加强筋，提升整体的抗载荷能力，避免受力后出现立板弯折的问题。这类零件虽然结构简单，但在非标设备设计中属于高频使用的基础构件，建模时需要重点关注腰型孔的边距、铰接孔的中心高度、立板与水平板的垂直度等关键参数，这些参数直接决定了零件安装后的适配性与结构强度，很多新手建模时容易忽略腰型孔的端部边距，导致加工后螺栓压紧时板边开裂，或者铰接孔中心高度设置不合理，导致铰接部件转动时与安装面碰撞，这些都是实际设计中需要重点规避的问题。
