小型钣金电气控制箱体结构设计

　　这款钣金箱体是面向工业现场小型电控单元开发的壳体结构，日常多应用在单机设备旁侧的就地控制场景、小型自动化工位的电气元件集成安装场景，也可作为实验室测试台架的电气容纳载体，用来承载断路器、继电器、小型PLC端子排这类低压电控元件，把零散的电气元件规整封闭在壳体内，既避免车间内的切削碎屑、切削液飞溅、粉尘落入元件引发短路故障，也能隔绝人员误触带电部件的安全风险。

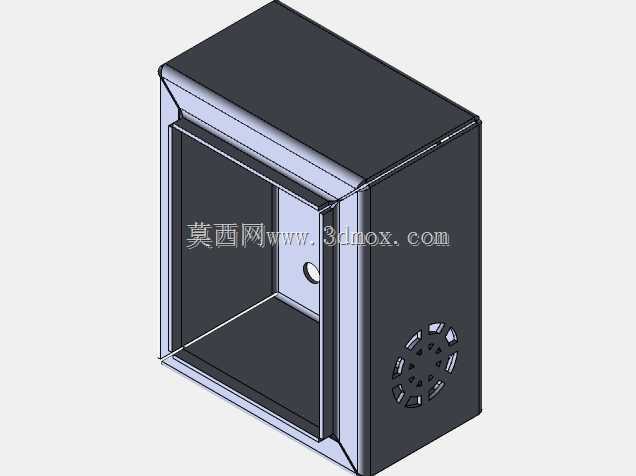

　　从结构设计逻辑来看，整体采用一体式折弯拼焊的钣金成型思路，主体板材选用常规冷轧钢板，折弯边预留了标准的焊装搭接余量，所有外露棱边都做了压边钝化处理，避免装配和后期维护时割伤操作人员。箱体正面采用单开门结构，门体和主框体通过侧边暗藏的铰链连接，铰链的安装位在折弯阶段就预留了凸焊螺母的定位孔，不需要后期现场攻丝，装配效率更高；门体上预留的小圆孔是门锁安装位，选用标准的小圆锁就能实现门体的闭合锁紧，日常维护时不需要额外工具就能快速开门检修。箱体侧面的通风结构采用阵列式冲压散热孔，孔型做了外翻边处理，既保证了壳体内电气元件工作时的空气流通散热，也能避免大尺寸杂物从通风孔落入箱内，同时外翻边的结构也提升了侧板的局部刚性，减少薄钣金大面积平面的鼓颤变形问题。

　　在安装边界的设计上，箱体背部预留了四个挂装孔位，可以直接通过膨胀螺丝挂装在墙面、设备立柱上，也可以搭配底部的可选支撑脚放置在工作台面，适配不同的现场安装条件。箱体内腔的四周折弯边上预留了通用的安装条固定孔位，兼容标准的DIN导轨安装，不管是装导轨式端子还是螺钉固定的板式元件，都不需要额外在箱体内二次打孔，安装适配性更强。门体内侧预留了接地螺柱的焊接位，按照低压电控规范要求，门体和主壳体之间要做跨接接地，避免门体因为线路绝缘破损出现带电风险，这个细节在设计阶段就做了预留，不需要后期整改。

　　尺寸设计上，整体属于小型壁挂式箱体的常规尺寸范畴，宽度和深度的比例控制在1.5:1左右，既不会因为深度过浅导致元件接线时线缆弯折半径不足，也不会因为深度过大占用过多的现场安装空间，内部净空尺寸足够容纳10个以内的标准低压元件加两层接线端子排，满足小型单机设备的电控容量需求。箱体的门框位置做了内凹的止口结构，门体闭合后止口处可以粘贴发泡密封胶条，实现IP54左右的防护等级，适配多数普通工业车间的使用环境，哪怕是有少量水雾、粉尘的加工车间也能正常使用。

　　从钣金加工的工艺性角度考虑，整个箱体的所有折弯工序都可以在普通数控折弯机上一次完成，不需要特殊的成型模具，冲压工序除了通风孔和门锁孔、挂装孔之外没有复杂的异形冲裁，普通数控冲床甚至激光切割都能完成板材下料，焊接量也控制在最小范围，只有四个角的拼焊位置，焊接后打磨工作量小，后期表面做喷塑处理的附着力也更好，整体加工成本低，批量生产的良率高。另外箱体的顶板是整板折弯覆盖结构，没有拼接缝隙，避免车间顶部落灰、滴水从顶部缝隙渗入箱内，底部预留了线缆进出的敲落孔位，现场接线时可以根据线缆的数量和直径敲开对应尺寸的孔位，安装格兰头或者护线圈就能完成线缆的进线防护，不需要现场额外开孔，减少现场施工的工作量。
