异形弯折式手动操作手柄结构设计

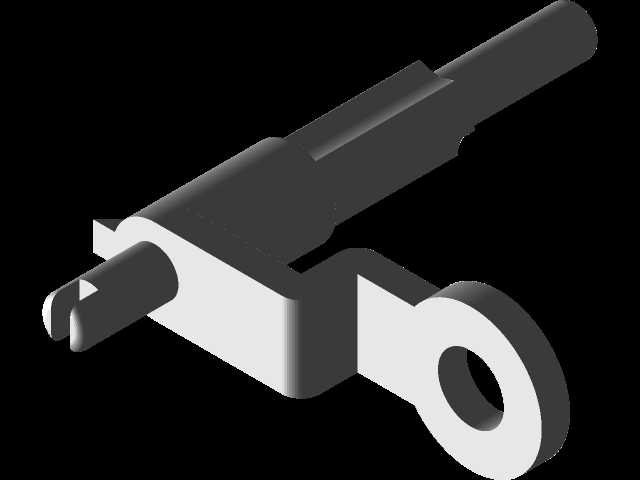

　　这款手动操作手柄的结构设计，核心面向小型设备的手动操控、工装夹具的快速锁紧、3D打印创意功能件组装等场景，在桌面级小型加工工装、DIY功能装置、轻型设备操作端都能找到适配位置。从结构功能来看，手柄一端设计为带通孔的环状端头，这个结构并非装饰性设计，实际使用中可穿入销轴完成与被操作件的铰接连接，通孔的孔径与环体厚度做了匹配设计，能保证铰接后转动无卡滞，同时承受手动操作时的径向掰动力，不会出现端头断裂的问题。弯折段的曲率经过反复调整，并非随意的异形造型，操作时手掌贴合弯折段的外侧弧面，手指可自然搭在直杆段的握持区域，发力时力的传导路径顺着杆体轴线方向传递到铰接端，相比直杆手柄能减少手腕的扭转角度，长时间操作时能降低操作疲劳感。直杆段的直径做了渐变处理，靠近弯折段的位置直径略粗，往末端方向缓慢收窄，这个细节既考虑了握持时的防滑贴合感，也兼顾了杆体的受力分布，操作时受力最大的弯折衔接处壁厚更足，抗扭抗弯性能更强，末端收窄后也方便快速对准操作位，不会因为杆体过粗遮挡操作视线。

　　从设计思路上，整个构件没有采用常规的直柄加防滑纹的通用方案，而是针对狭小安装空间的操作场景做了适配，弯折的造型可以让操作端避开设备上的凸起结构，不需要额外加大操作空间就能完成扳动、锁紧、解锁动作，在安装边界上，铰接端的环体厚度控制在较薄的尺寸，安装时不需要在被连接件上预留过宽的铰接槽，直杆段的长度经过测算，手动扳动时的力臂长度刚好能满足普通成年人手动输出的力矩需求，既不会因为力臂过短导致操作费力，也不会因为力臂过长造成杆体受力变形，或者操作时与周边构件发生运动干涉。整个构件的表面没有多余的凸起或棱角，所有转角位置都做了圆弧过渡，一方面是手动握持时不会划伤手掌，另一方面在3D打印或者机加工制作时，能减少应力集中的位置，提升构件的整体结构强度，避免受力时从转角位置出现开裂。

　　实际使用场景中，这类手柄既可以作为小型工装的快速锁紧把手，替代传统的直柄螺丝手柄，在需要频繁拆装的工装夹具上，扳动这个手柄就能完成快速压紧与松开，不需要额外借助扳手；也可以作为创意机械装置的操作构件，比如小型演示模型的操控端、DIY互动装置的动作触发部件，异形的造型相比常规直柄更有设计感，同时完全满足手动操作的力学需求。杆体的截面为圆形，握持时没有方向限制，不管从哪个角度握住都能均匀发力，铰接端的通孔与杆体的同轴度做了严格控制，安装后转动时不会出现偏心晃动，操作行程的控制精度更高。在安装适配性上，整个构件的外轮廓尺寸经过优化，安装后转动时的扫掠空间范围较小，在排布密集的小型设备结构中，不会和周边的管线、其他结构件发生碰撞，不需要为了安装手柄额外调整周边构件的位置，能有效压缩整体设备的结构体积。从受力特性来看，整个构件的壁厚分布完全匹配手动操作的受力工况，最大受力位置的抗弯截面模量经过核算，能承受普通成年人全力扳动时的力矩，不会出现塑性变形，非主要受力位置的壁厚适当减薄，在保证强度的前提下减少材料消耗，不管是采用3D打印制作还是金属机加工制作，都能控制制作成本，同时兼顾结构强度与使用手感。
