矿用棒条式振动给料设备结构设计

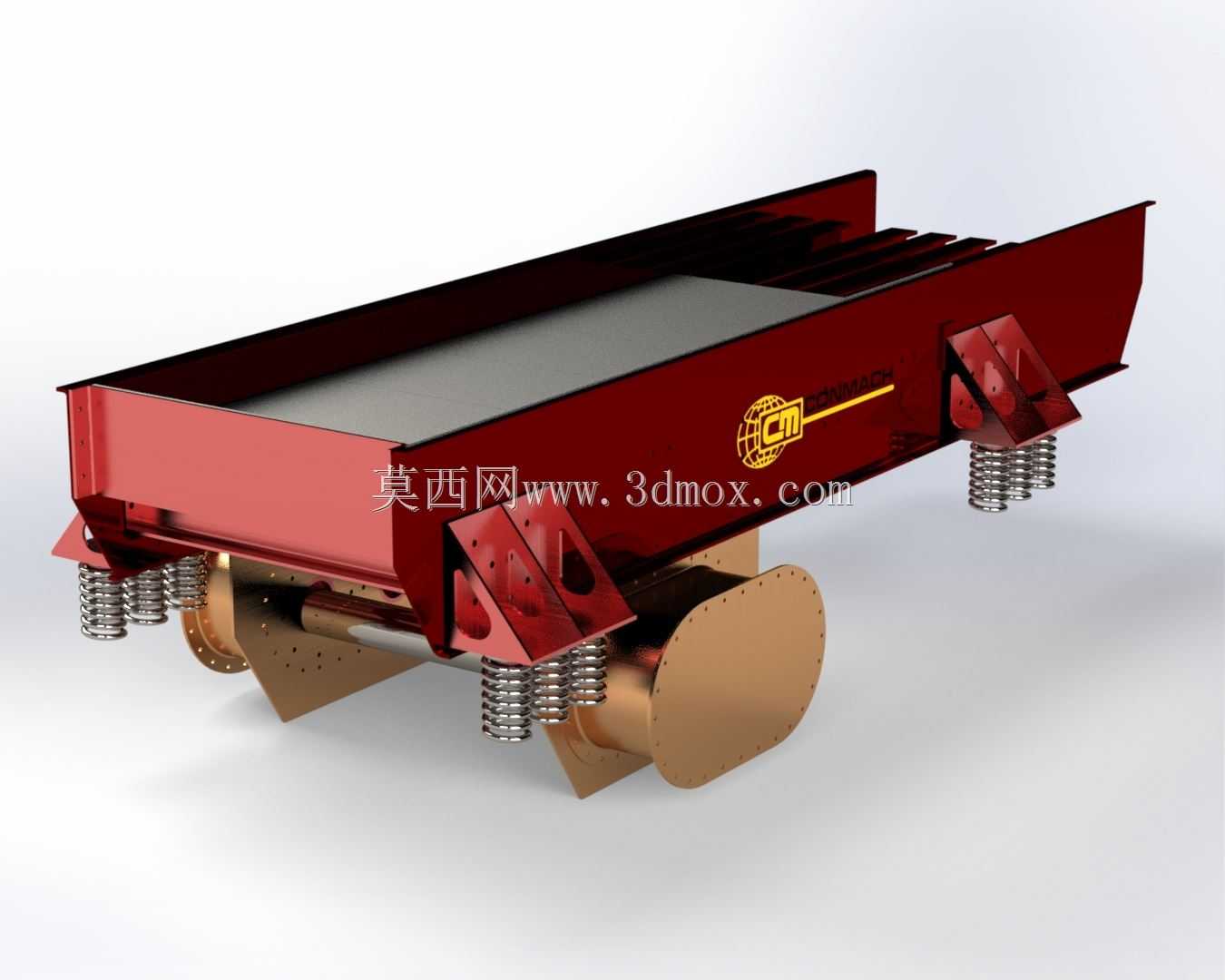

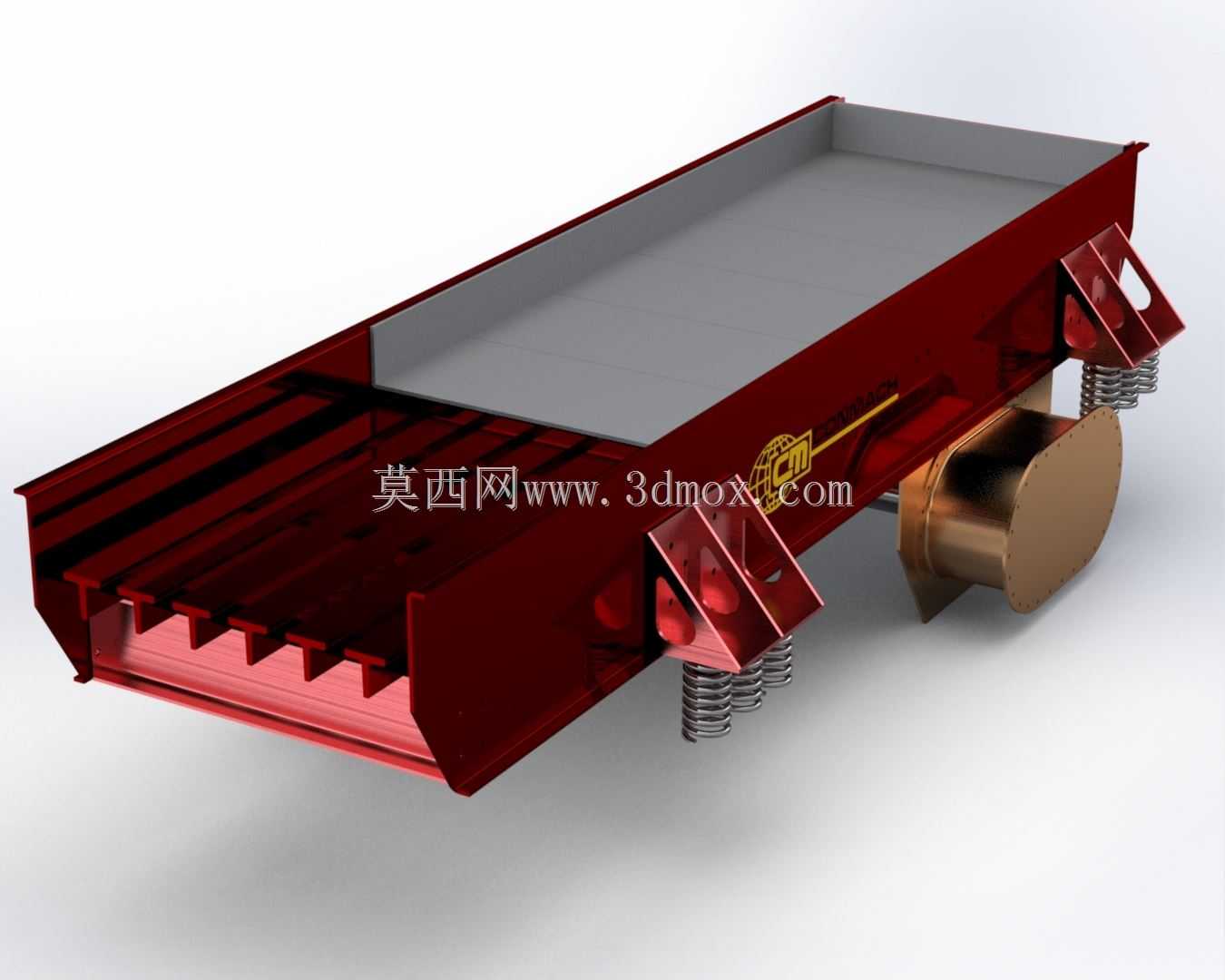

　　在砂石骨料生产、露天矿粗碎作业、建筑废弃物资源化处理的一线工况里，粗碎段的给料环节一直是整条产线产能释放的核心卡点——颚破或旋回破的进料口如果直接承接自卸车倾倒的大块物料，很容易出现物料卡堵、冲击载荷过大导致衬板异常磨损、瞬时进料量波动造成破碎腔闷车的问题，棒条式振动给料机正是为解决这一工程痛点设计的前置给料设备。这款设备的槽体前段采用渐变间隙的棒条结构，而非整面钢板，在振动输送的过程中，粒径小于棒条间隙的细料、泥土会直接从棒条缝隙透筛落到下方的旁路皮带，不需要进入破碎腔，既能提前剔除泥土减少破碎段的粉料产生，也能降低破碎机的无效负荷，提升粗碎环节的有效处理效率。从结构设计逻辑来看，槽体采用低合金钢板焊接成型，

　　侧板与底板的拼接位置全部做了连续角焊缝补强，对应弹簧支座、激振器安装座的位置额外加焊了加强筋板，避免长期受交变振动载荷出现焊缝开裂的问题；激振单元采用偏心块式激振器，安装在槽体中下部的重心偏置位置，工作时产生的定向激振力驱动槽体沿预设角度做往复直线振动，槽体的安装倾角通常设置在10度到15度之间，配合振动参数可以让物料在槽面上保持均匀的向前流动速度，不会出现物料堆积或者跑料过快的问题。设备的支撑采用钢制螺旋压缩弹簧，分布在槽体的四个支撑点位，弹簧的刚度参数经过匹配计算，既能有效缓冲槽体振动对基础机架的冲击，也能保证振动能量集中在槽体工作区域，减少无用功的损耗；弹簧支座的位置做了可调节设计，现场安装时可以根据实际进料高度、

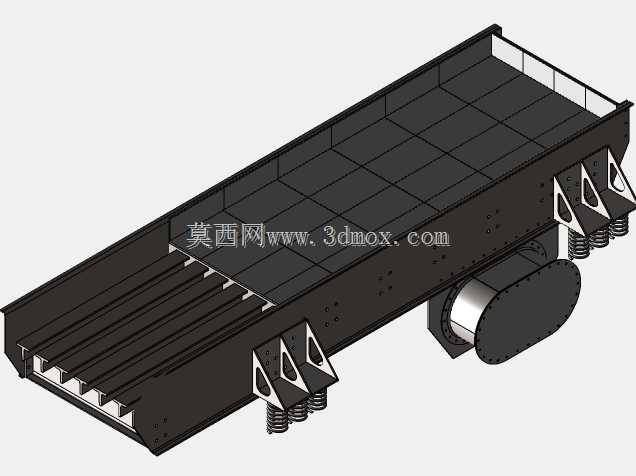

　　下游设备的对接位置微调槽体的水平度与倾角，不需要额外加工过渡连接架。外形尺寸上，这款设备的槽体有效工作长度4500mm、宽度1100mm，对应的最大进料块度可以满足≤600mm的大块矿石给料需求，设备整体的安装预留边界需要在长宽方向各留出800mm的检修空间，高度方向需要预留1200mm的吊装与激振器维护空间，基础预埋螺栓的位置需要对应四个弹簧支座的点位，预留二次灌浆层来抵消设备运行时的振动传递。实际工况应用中，这款给料机可以直接匹配69颚式破碎机或者单缸160旋回破碎机的进料能力，正常运行时的给料量可以通过调整激振器偏心块的配重块角度来改变振幅，从而灵活调节物料的输送速度，适配不同硬度、不同粒径物料的给料需求；

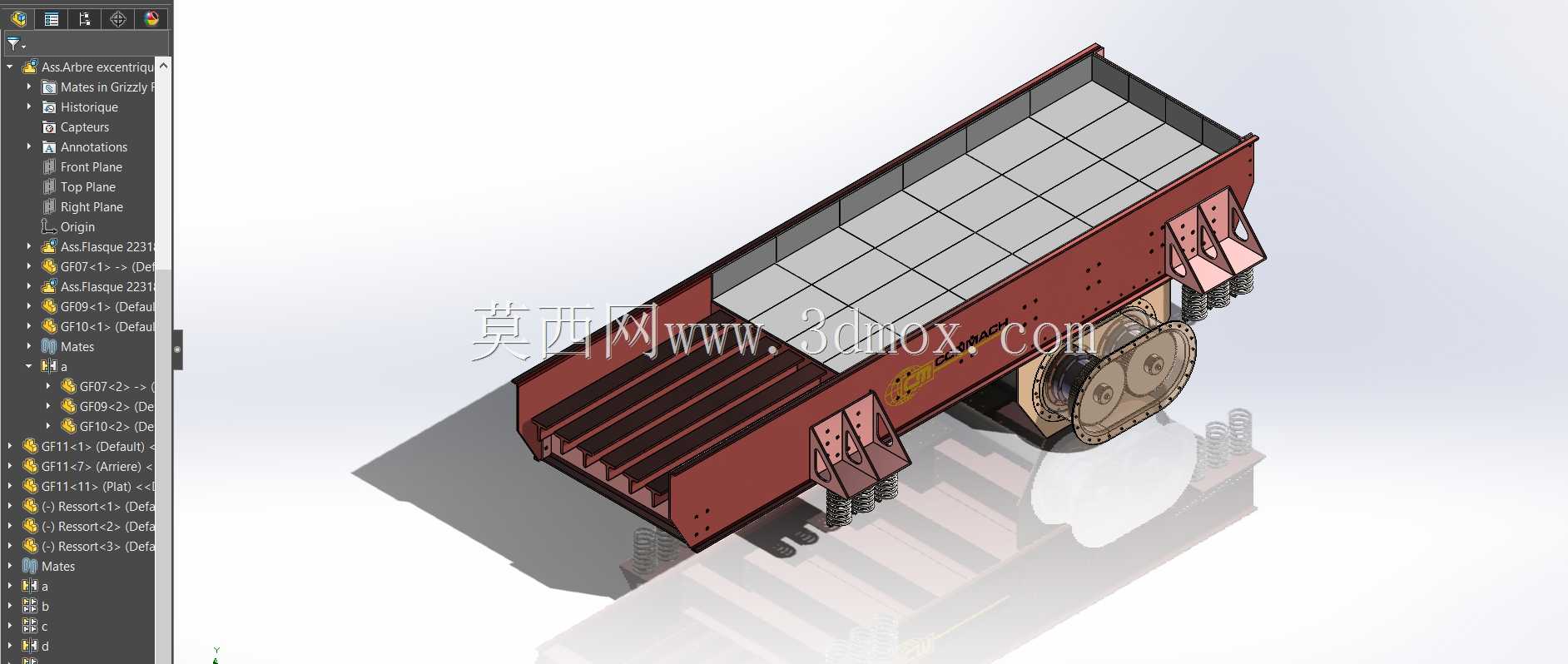

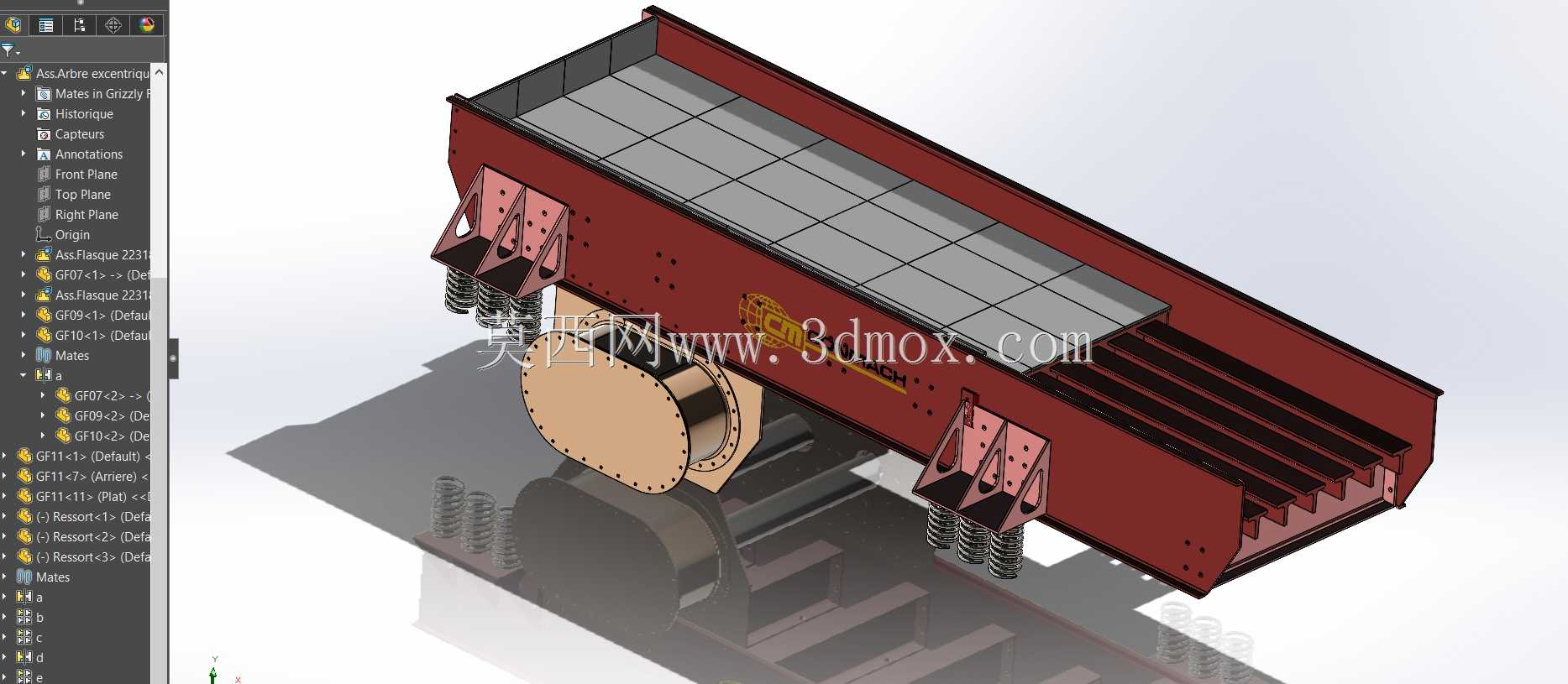

　　棒条的安装角度顺着物料流动方向做了5度的下倾，棒条之间的间隙从进料端到出料端逐渐放大，避免湿黏物料卡在棒条缝隙里造成透筛不畅，同时棒条采用耐磨合金钢材质，表面做了堆焊耐磨层处理，长期承受大块物料的冲刷磨损也能保证较长的使用寿命。在三维建模过程中，所有的板件厚度、弹簧的旋向与节距、激振器的安装配合尺寸都按照实际加工装配公差做了还原，槽体上的吊装孔、检修踏板的安装位、激振器的注油孔位置都做了精准建模，不管是用于产线布局的干涉检查，还是用于设备改造的结构参考，都能直接对应实际设备的安装尺寸，不需要额外做尺寸换算；设备的整体重量控制在10吨左右，对应的基础承载载荷需要按照1.5倍的动载荷系数做设计，避免设备长期运行出现基础沉降的问题。和普通的平槽振动给料机相比，棒条式的结构最大的优势就是预筛分功能，在给料的同时完成细料分离，对于含泥量较高的矿料或者建筑拆除料，能大幅减少破碎环节的过粉碎问题，提升成品骨料的品质，同时降低破碎环节的能耗与衬板损耗，是粗碎工段性价比极高的配套给料设备。
