代顿音频HTS545HE-4低音炮箱体结构

　　这款低音炮箱体是针对Dayton Audio HTS545HE-4单元定制的落地式承载结构，主要面向家庭影院定制安装、小型专业影音室低频重放场景使用，核心作用是为大尺寸低音单元提供刚性足够、声学参数匹配的封闭安装腔体，避免单元工作时出现盆 split、腔体共振等影响低频表现的问题。

　　从实际使用场景来看，这类定制低音炮箱体常被用在私人影音室的嵌入式安装、独立HiFi试听区的主低频补充，也有部分小型演出空间会用同结构箱体做辅助低频扩声，相比市售成品箱体，定制结构可以根据安装空间的边界尺寸调整腔体容积，匹配实际摆放位置的声学反射条件，避免成品箱尺寸与预留安装位不匹配的问题。

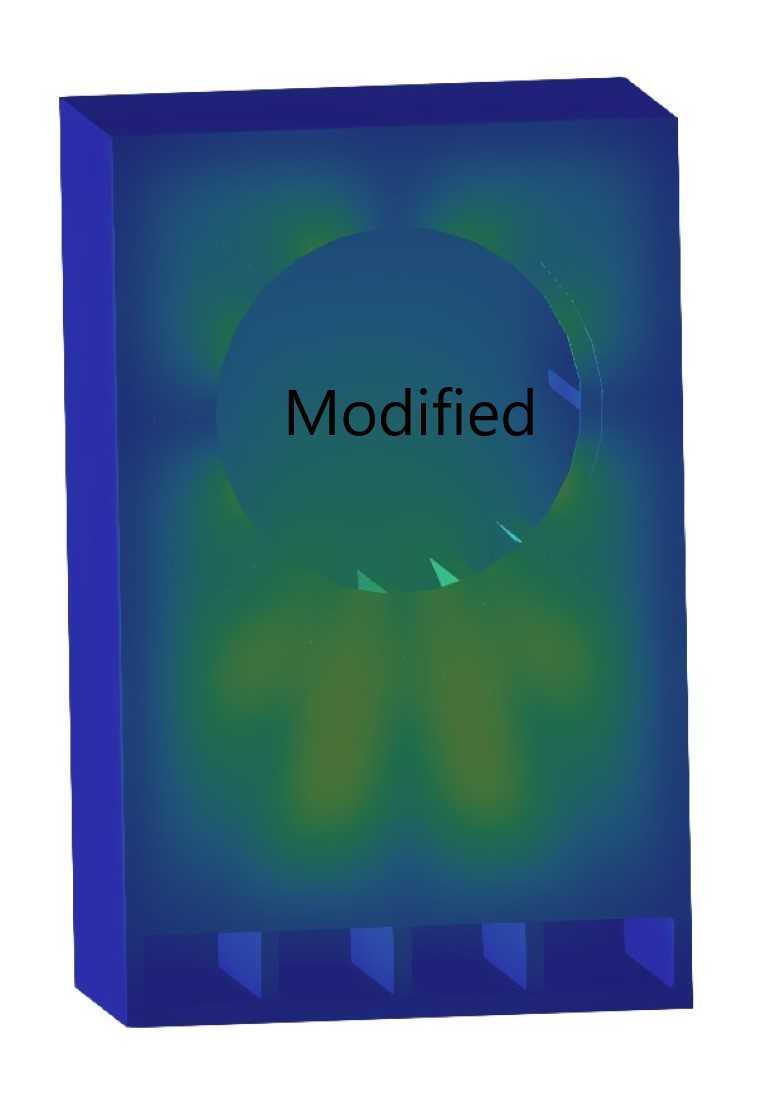

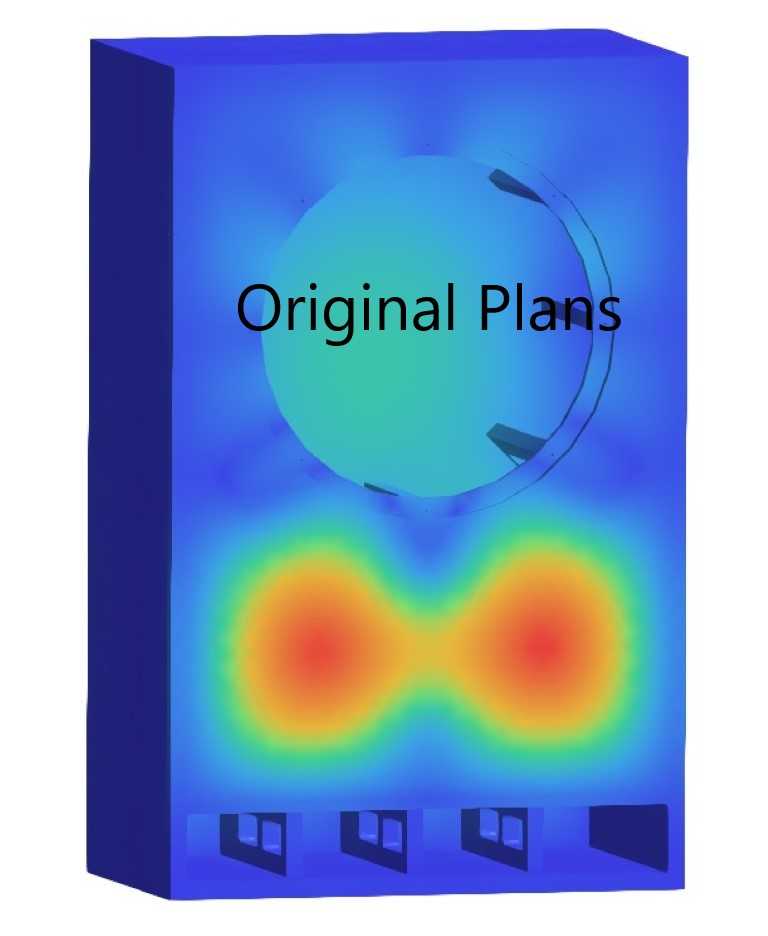

　　设计层面首先解决了早期试制版本的结构缺陷，最初的两版试制箱体因为下部挡板没有设置足够的支撑筋，在单元大冲程工作时，下部薄板会随腔体内气压变化产生谐振，不仅会发出额外的结构噪音，长期大功率工作下还会出现板材拼接处开胶的问题，这次的优化版本在腔体内部增加了多道横向与纵向的支撑肋，将大尺寸的空腔分隔为多个连通的小腔体区域，既保留了计算所需的总净容积，又大幅提升了板材的整体刚性，避免薄板受气压推拉产生的形变。

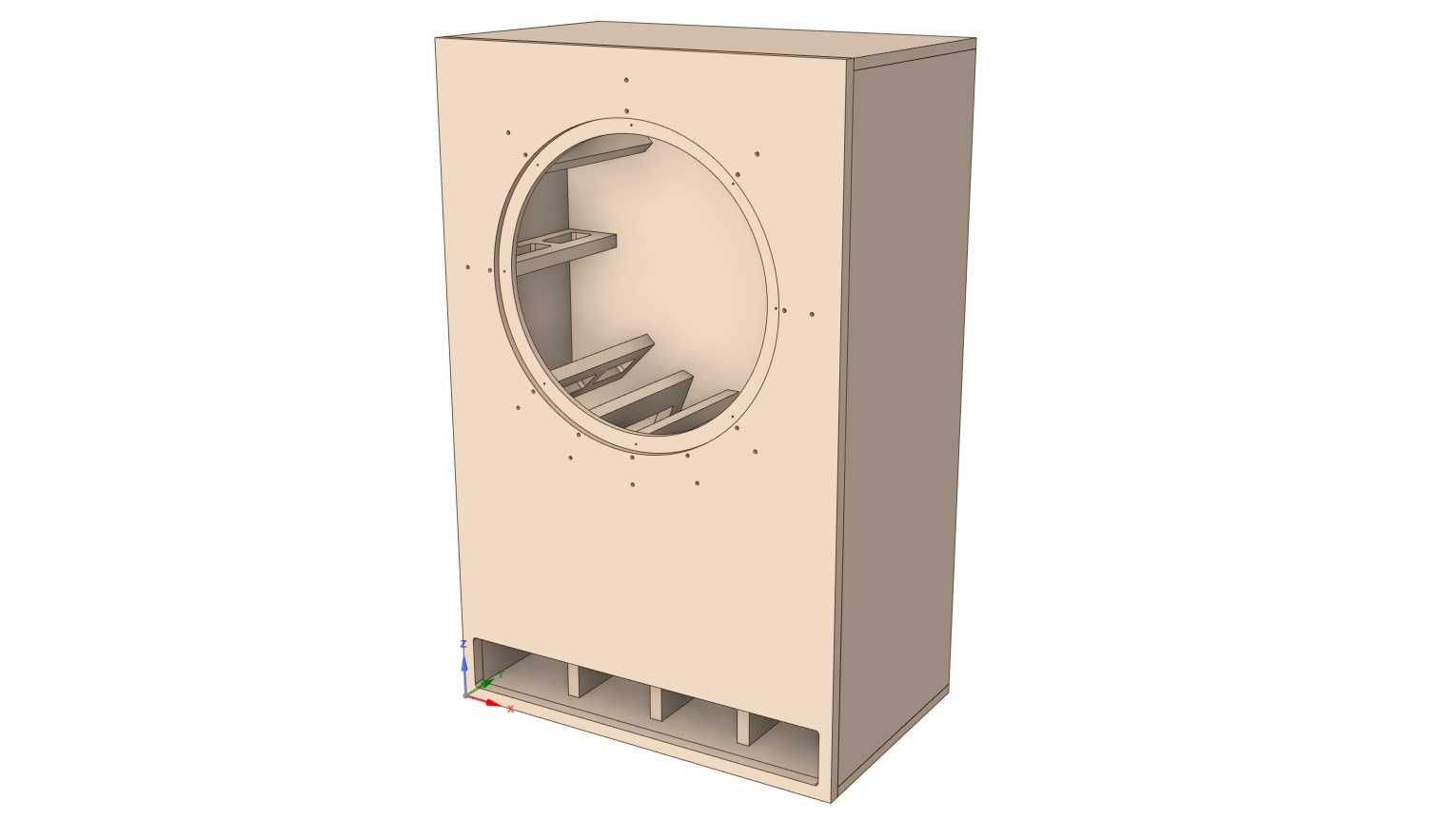

　　单元安装位采用圆形沉台设计，沉台深度与单元的安装法兰厚度匹配，安装后单元法兰与箱体正面齐平，减少突出结构带来的声波衍射；安装孔位沿圆周均匀排布，对应单元法兰的固定孔位置，采用预埋铜螺母的方式固定单元，避免直接拧入木材导致的孔位滑牙，方便后期单元维护拆卸。箱体下部设置了离地的支撑脚结构，底部预留了40mm左右的离地间隙，既可以减少地面反射对低频瞬态的影响，也能避免地面潮气直接侵入箱体板材导致的变形，支撑脚位置对应内部加强筋的排布点，确保箱体满重状态下不会出现底部板材弯曲。

　　材料选用上采用1.0英寸与24mm厚度的橡胶木胶合板作为主体板材，相比密度板材料，橡胶木胶合板的横向抗剪强度更高，长期受温湿度变化影响的形变更小，适合在非恒温恒湿的民用空间使用；板材拼接采用榫卯加胶水的连接方式，拼接处涂覆Titebond木工胶后用U型钉临时固定，待胶水完全固化后拆除临时固定件，拼接缝的密封性能更好，不会出现腔体漏气导致的低频量感损失。

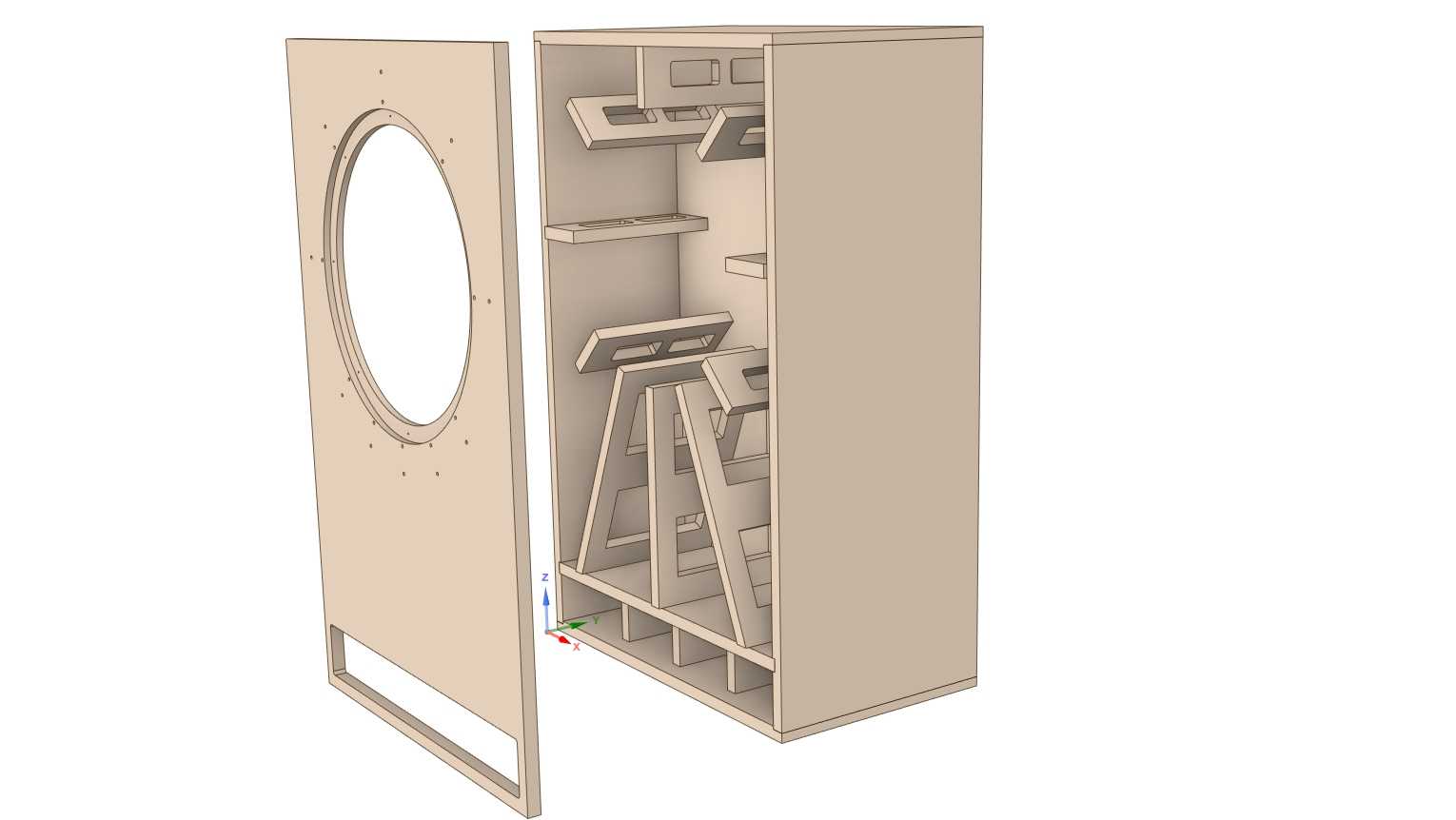

　　内部结构上，顺着单元发声方向设置了多道斜向的导流支撑，这些支撑并非随意排布，而是根据单元的后向声波反射路径设计，打散腔体内的驻波，避免平行墙面之间产生的驻波叠加导致的特定频率低频增益异常；支撑件同时承担结构加强的作用，每道支撑都与前后、左右板材粘接固定，将整个箱体的板材连接为一个整体刚性框架，即使在单元满功率长冲程工作时，箱体表面的振动幅度也能控制在可接受范围内，不会产生可闻的结构染色。

　　安装边界方面，箱体整体为长方体落地结构，正面除了圆形单元安装位外无其他突出结构，可以直接嵌入墙面预留的安装位内，嵌入安装时背面与墙面预留50mm的间隙用于走音箱线，侧面与安装位预留10mm的间隙方便调整摆放位置；箱体背面预留了接线盒安装位，位置距离底部150mm，符合常规影音布线的高度要求，接线位与内部腔体之间做密封处理，避免从接线孔处漏气。

　　加工层面，所有板材零件都可以通过数控雕刻机一次性切割完成，切割时预留后续CAM加工的余量，拼接处做45度导角处理，拼接后外部无明显拼缝，方便后期做表面贴皮或者喷漆处理；内部的支撑件切割精度控制在0.1mm以内，确保拼接时能够完全贴合板材内壁，不会出现安装间隙导致的支撑失效。

　　实际装配时，需要先拼接内部支撑框架，再依次粘接左右侧板、顶板、底板，最后粘接前面板，待整体结构胶水完全固化后，再进行单元安装位的沉台精加工，避免组装误差导致的沉台位置偏移；所有拼接缝在组装完成后需要用密封胶做二次密封处理，确保整个腔体的气密性满足声学设计要求，漏气量控制在千分之五以内，保证低频下潜深度达到设计目标。
