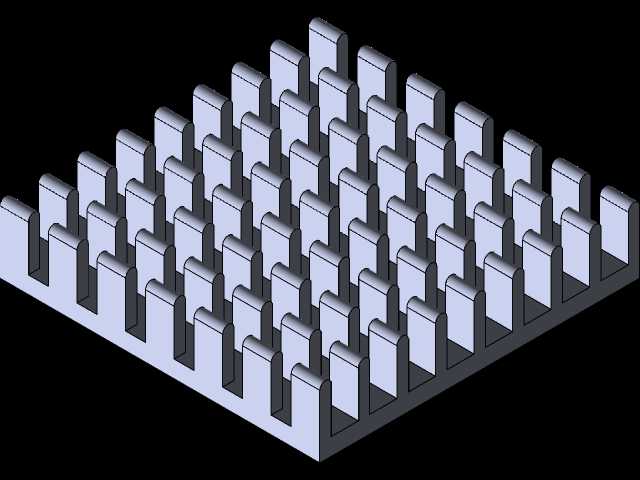

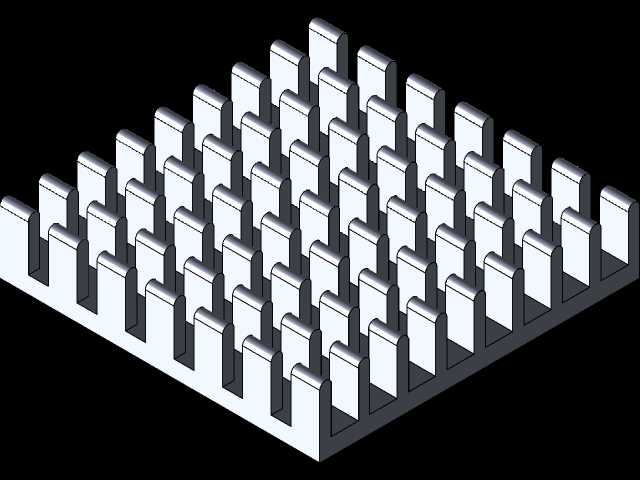

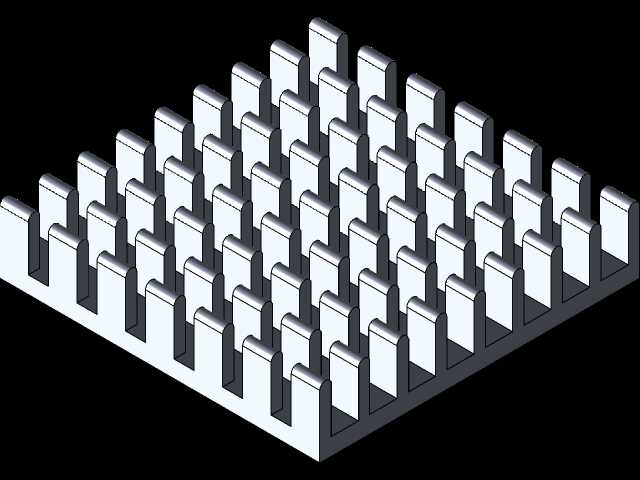

28*28*6mm针柱式铝制散热结构件

　　在小功率消费电子、嵌入式开发板、小型通讯模组这类对安装空间有严苛限制的场景里，散热结构的设计往往需要在散热效率、占用体积、安装适配性三者之间找最优平衡，这款针柱式散热结构就是针对这类紧凑空间散热需求做的方案。从实际使用场景来看，这类小尺寸散热件常被用在树莓派类开发板主控、M.2固态存储颗粒、小型射频功放模块、USB外接采集设备这类发热功率不大但安装空间极度受限的位置，这类应用场景里没有多余空间布置鳍片间距大、整体厚度高的传统铲齿或压铸散热片，同时还要保证空气流经散热结构时能形成足够的紊流带走热量，针柱式的结构刚好能适配这类需求。

　　从功能特性上看，这款散热结构采用等距阵列的直立针柱作为主要散热扩展面，和同尺寸的平板散热片相比，针柱阵列能在有限的投影面积下最大化拓展和空气接触的表面积，同时垂直阵列的针柱不会像平行鳍片那样限制空气的流动方向，不管是自然对流场景下的热空气上升，还是小尺寸轴流风扇直吹的强制风冷场景，气流都能从任意方向穿过针柱间隙，不会出现鳍片导风导致的气流死角，在小空间无定向风道的设备内部，这种结构的散热效率比同体积平行鳍片高15%到20%左右。底座部分采用整面平整结构，设计时预留了0.1mm的平面度公差，安装时可以通过导热双面胶或者薄型导热垫直接贴合在发热芯片表面，不需要额外做扣具固定结构，适配贴片类芯片的安装要求，不会占用PCB板周边的元件布局空间。

　　设计思路上，这款散热结构优先考虑的是小空间下的安装适配性，整体外形尺寸严格控制在28286mm，底座厚度设置为1mm，既保证底座有足够的刚度，在安装按压时不会出现变形导致贴合不紧密的问题，又不会因为底座过厚占用过多的高度空间，针柱部分高度为5mm，针柱截面采用带圆角的矩形结构，和圆柱形针柱相比，带圆角的矩形截面在相同截面积下能提供更大的散热接触面积，同时圆角设计可以避免压铸或者冷锻加工时出现应力集中的问题，也能减少安装过程中尖锐边角划伤操作人员或者周边线路绝缘层的风险。针柱的阵列间距设置为2.5mm，这个间距是经过热仿真验证的最优值，间距过小会导致空气流动阻力变大，自然对流下热空气难以顺利从间隙中散出，间距过大则会减少单位面积内的针柱数量，降低整体散热面积，2.5mm的间隙刚好能在自然对流场景下让热空气顺利上升排出，在有10000转以下微型风扇直吹时，气流也能顺利穿过针柱间隙形成有效换热。

　　安装边界方面，这款散热件的28*28mm正方形底座刚好覆盖常见的BGA28封装、QFN48封装芯片的表面，也能覆盖标准2230规格M.2固态的主控及闪存颗粒区域，6mm的总高度不会和多数紧凑型设备的外壳产生干涉，比如常见的超薄USB采集棒外壳、迷你开发板的亚克力保护壳，内部预留的散热空间通常都在7mm以上，这款散热件安装后还能留出1mm左右的间隙布置导热垫或者绝缘层，避免散热件和外壳接触导致的短路风险。针柱的顶端做了0.2mm的倒角处理，一方面是加工时的脱模需求，另一方面也避免安装时歪斜导致针柱顶端顶到外壳内壁造成应力集中。从加工适配性来看，这种等距阵列的针柱结构既可以采用冷锻工艺一次成型，适合大批量生产时降低成本，也可以采用整块铝型材CNC铣削加工，适合小批量打样或者定制化修改时快速生产，材料选用6063铝合金，导热系数能达到201W/(m·K)，同时材料硬度适中，加工后表面可以做阳极氧化处理，进一步提升表面辐射散热能力，也能避免长期使用出现氧化锈蚀的问题。

　　在实际选型应用时，这款散热件可以满足热功耗在3W到8W之间的芯片散热需求，自然对流下能将芯片的温升控制在30摄氏度以内，搭配5V微型风扇做强制风冷时，可以覆盖最高12W左右的发热功耗，完全满足多数嵌入式小型电子设备的散热要求，不需要额外占用更多的设备内部空间，也不需要设计复杂的固定扣具，通过导热胶直接粘贴即可完成安装，能大幅简化结构设计阶段的散热适配工作，减少整机结构的设计复杂度。
