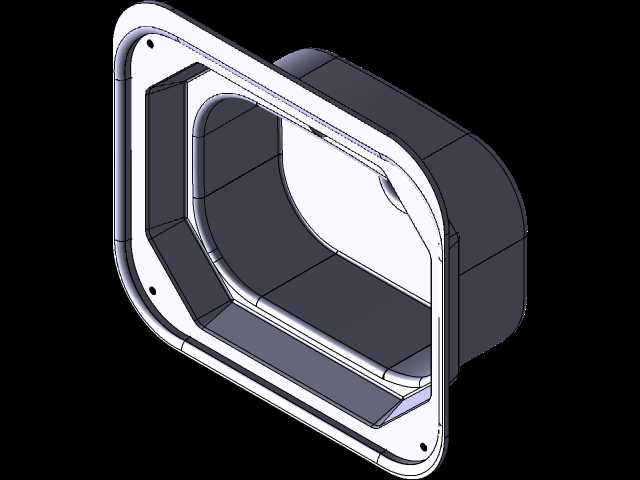

旅居车水槽嵌入式金属安装框结构件

　　在旅居房车的厨卫系统集成设计中，水槽区域的安装固定件是容易被忽略但直接影响使用可靠性的核心结构件，这款金属板部件正是针对COTS成品RV水槽开发的专属安装适配构件。不同于民用家装水槽的台面搭边安装逻辑，房车内部的安装基面多为轻量化蜂窝复合板材，握钉力弱且行驶过程中持续承受交变振动载荷，普通家装用的安装卡扣或打胶固定方式，在长期颠簸工况下极易出现松脱、渗水、台面开裂等问题，这款金属框件的设计核心就是解决这类特殊工况下的安装可靠性问题。

　　从结构形态来看，该构件采用一体化折弯成型的金属板结构，整体为带圆角的矩形框体，框体边缘做了双层翻边处理，外侧翻边用于贴合安装基面的背面，通过周向均匀分布的安装孔实现与台面基层的刚性连接，内侧翻边则形成水槽的承托限位台阶，成品水槽放入后，框体可以均匀分散水槽满水状态下的载荷，避免局部应力集中压坏轻量化台面。框体的转角位置做了圆弧过渡处理，一方面匹配成品水槽的外轮廓圆角，消除安装间隙，另一方面折弯圆角可以大幅提升板件的结构刚度，减少薄金属板在受力时的形变，不需要额外增加加强筋就能满足载荷要求，符合房车零部件轻量化的设计原则。

　　实际应用场景中，这类构件主要适配自行式B型、C型房车以及拖挂式旅居车的内置厨卫模块，也可用于改装露营车的简易厨卫区域安装。在整车装配流程里，该金属框需要在台面复合工序中提前预埋或从台面背面锁附固定，待台面饰面完成后，再将成品水槽从正面嵌入框内，配合密封胶条实现防水密封，最后通过框体内侧的预留卡扣位将水槽与金属框锁紧，这种安装结构不需要在台面正面外露固定件，既保证了厨卫区域的外观整洁度，也能在车辆行驶过程中牢牢限制水槽的各个方向位移，避免急加速、急减速或者颠簸路面行驶时水槽出现窜动、异响。

　　设计思路上，这款构件没有采用复杂的拼焊结构，全程通过钣金折弯、冲孔工艺成型，生产环节不需要焊接工序，既降低了加工成本，也避免了焊接变形带来的尺寸误差，所有安装孔位都通过数控冲床一次加工成型，孔位精度可以控制在0.1mm范围内，保证和成品水槽、台面安装孔的同轴度。框体的深度尺寸经过精准核算，刚好匹配常规COTS RV水槽的侧壁安装边高度，不会出现水槽嵌入后突出台面或者下沉过多的问题，周向的安装孔间距按照120mm的间隔均匀分布，这个间距是经过振动测试验证的最优值，既不会因为孔位过多增加加工和装配工作量，也不会因为孔位过少导致框体和台面之间的连接力不足，在持续振动工况下，每个固定点的受力都处于合理区间，不会出现固定点撕裂台面的问题。

　　从安装边界来看，该框体的外轮廓尺寸比台面上的水槽开孔尺寸单边大20mm，这个宽度的压边可以保证和台面基层的接触面积足够，即使是厚度只有12mm的轻量化蜂窝板材，也能提供足够的支撑面积，避免压边切入板材内部。框体的内轮廓尺寸比水槽的外轮廓尺寸单边预留1.5mm的安装间隙，这个间隙既可以容纳密封胶条的压缩量，也能抵消台面加工、金属框加工带来的累积误差，方便现场装配调整，不会出现尺寸干涉导致水槽无法装入的问题。框体侧壁预留的三个定位凸点，在水槽嵌入后可以刚好卡入水槽侧壁的定位凹槽内，不需要额外打钉就能实现水槽的预固定，方便后续打胶密封工序的操作，也能在密封胶固化前防止水槽移位。

　　在功能特性上，这款金属板构件除了基础的安装固定作用，还兼顾了防水导流的作用，框体的内侧翻边做了微小的倾角设计，一旦有少量水从水槽和台面的密封缝隙渗入，会顺着倾角流入框体的集水槽内，再通过框体底部预留的导流孔排到下方的接水盘里，不会直接渗漏到台面内部的板材或者车内储物空间，从结构上降低了渗水故障的概率。同时金属材质的构件相比塑料安装件，抗老化性能更强，在房车内高低温交替、湿度变化大的使用环境下，不会出现塑料件常见的脆化、变形问题，使用寿命可以和整车的使用周期保持一致，减少后期维修更换的成本。

　　很多房车改装从业者在初期做厨卫系统时，往往会直接照搬家装的水槽安装方案，忽略了车辆行驶工况的特殊载荷要求，使用一段时间后就会出现水槽松动、渗水、台面损坏的问题，这款专用的金属安装框件，就是针对这类实际使用痛点开发的结构件，从载荷分散、振动耐受、防水密封、装配便利性多个维度做了针对性优化，不需要复杂的安装工艺，就能实现可靠的固定效果，对于批量生产的房车整车厂或者个性化改装的露营车玩家来说，都是兼顾可靠性和成本的优选结构方案。在三维建模过程中，这类钣金件的折弯系数设置、孔位避让、圆角处理都需要结合实际加工工艺调整，模型中所有的折弯半径都匹配常规钣金加工的刀具参数，不需要定制特殊刀具就能直接加工落地，所有的孔位都避开了折弯应力区，不会出现冲孔后折弯开裂的问题，完全符合量产加工的工艺要求。
