Axial-15封装高压二极管2CL系列结构设计

　　在高压整流、脉冲功率发生、静电除尘设备、医用高压电源、雷达发射机这类需要耐受数千伏甚至数十千伏反向电压的电路场景里，轴向引线封装的高压二极管是核心的整流与单向导通器件，2CL系列作为国内应用范围极广的高压硅堆类二极管，采用Axial-15轴向封装的版本兼顾了安装便利性与绝缘耐压性能，是中小功率高压电路里的常用选型。

　　从实际电路应用的需求出发，这类高压二极管的核心功能是在高压回路中实现单向导通，阻断反向高压冲击，同时在正向导通时承载额定工作电流，避免电路出现反向漏电、击穿短路等故障。不同于普通低压轴向二极管，高压二极管的管芯是多片硅片堆叠烧结而成，内部通过多层PN结串联分摊反向耐压，因此封装本体的长度需要匹配内部堆叠管芯的总长度，同时保证外绝缘层有足够的爬电距离，避免外部沿面打火。

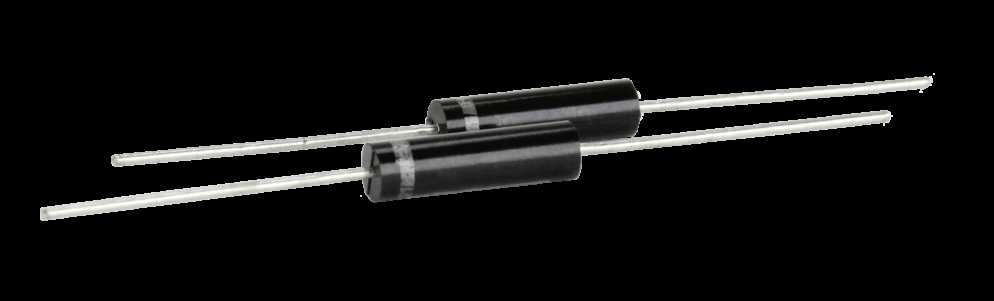

　　本次设计的Axial-15封装2CL系列高压二极管，外形采用经典的轴向引线圆柱结构，黑色环氧封装本体为核心绝缘承载部分，本体靠近其中一端引线的位置设置一圈白色标识环，用于标记二极管的阴极方向，和行业通用的轴向元件极性标识规则保持一致，生产装配、售后维修时无需额外查阅手册即可快速识别极性，降低错装风险。两端的镀锡铜引线采用同轴设计，引线直径适配常规PCB板通孔安装的孔径要求，引线长度预留了足够的弯折余量，既可以直接插装焊接在PCB板上，也可以根据整机结构需求弯折引线后采用支架固定安装，适配不同设备的内部布局要求。

　　设计过程中首先要明确安装边界：Axial-15封装的本体直径、本体长度、引线伸出长度都严格对应行业通用的安装尺寸，保证和现有同规格产品的安装孔位完全兼容，用户在旧设备维修替换、同参数产品选型替代时不需要修改原有PCB的焊盘位置或者固定支架结构，直接替换即可使用。封装本体的环氧材料选用耐高压、耐高温的阻燃环氧材料，注塑成型时保证内部管芯完全被环氧包裹，无气泡、无气隙，避免内部出现局部电场集中导致的耐压不足问题；引线和管芯的连接部位采用高温焊料烧结，保证大电流通过时连接部位的接触电阻足够小，减少工作时的发热，同时提升抗机械振动、抗冲击的能力，适配工业设备、车载高压设备这类有振动工况的使用场景。

　　从结构细节来看，本体两端的引线和环氧封装的结合部位做了圆弧过渡处理，避免引线弯折时应力集中导致环氧封装开裂，破坏绝缘性能；白色极性标识环采用和黑色本体高对比度的颜色，即使在光线较差的设备内部装配场景下，也能快速识别极性，减少装配失误。整个器件的外形没有多余的凸起、棱角，在批量生产编带包装时可以顺利通过自动插件机的送料轨道，支持自动化插装焊接，适配规模化电子生产的工艺要求，不需要额外定制特殊的送料工装。

　　在高压电路的实际布局中，这类轴向高压二极管安装时通常需要和周边的高压元件保持足够的空气绝缘距离，本设计的外形尺寸规整，工程师在做PCB布局时可以准确计算器件的占位空间，预留足够的安全距离，避免出现高压拉弧的问题。同时圆柱状的本体结构也方便在需要额外绝缘处理的场景下，直接套装绝缘套管或者灌封到高压模块内部，不需要做额外的外形修整。不同于方形封装的高压硅堆，轴向圆柱封装的二极管在空间局促的高压模块内部，可以顺着引线方向灵活调整安装角度，充分利用模块内部的零散空间，提升高压电源模块的整体空间利用率。

　　针对不同耐压等级、不同电流等级的2CL系列子型号，在统一的Axial-15封装尺寸框架下，内部可以调整堆叠硅片的数量、硅片的掺杂参数，实现不同的电性能参数，而外部安装尺寸保持完全一致，这样用户在同一款设备上升级耐压等级或者电流等级时，不需要修改硬件结构设计，直接替换器件即可完成升级，大幅降低产品迭代的结构改造成本。引线的可焊性镀层采用标准的哑光镀锡层，既兼容手工烙铁焊接，也适配波峰焊、回流焊等自动化焊接工艺，焊接时镀层上锡速度快，不会出现虚焊、脱焊的问题，保证长期工作时焊接点的可靠性。
