面板安装式多色状态指示LED组件

　　这类面板安装式LED指示组件，是工业控制机柜、机床操作面板、自动化设备操作台里最常见的人机交互信号元件，日常做设备电控布局设计时，几乎每台带操作面板的设备都会用到这类元件，用来给现场操作人员传递设备的运行、故障、待机、就绪这类直观状态信号，相比屏幕弹窗的提示，实体安装在面板上的LED指示灯可视角度大，远距离就能快速识别状态，哪怕车间环境光线复杂，也能第一时间捕捉到信号变化，不会因为屏幕休眠、界面切换错过关键状态提示。

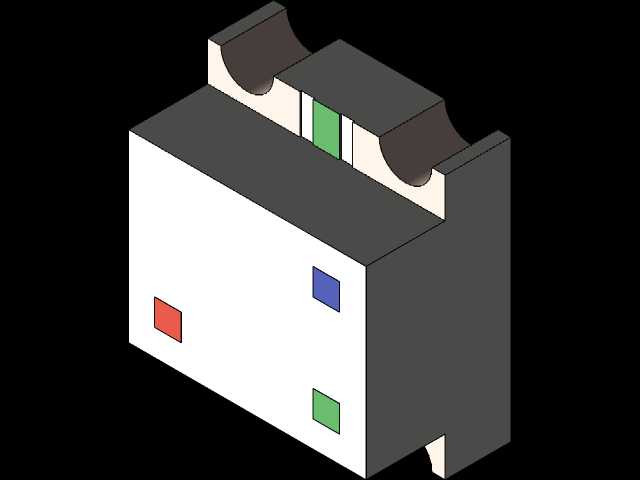

　　从结构设计上看，这个组件采用了嵌入式卡扣安装结构，安装时只需要在面板上开出对应尺寸的方孔，把组件从面板正面推入，靠背部的弹性卡扣就能卡在面板内侧，不需要额外打螺丝固定，装配效率很高，后期维护更换的时候，从面板背面松开卡扣就能快速拆换，不用拆解整个面板结构，很适合产线快速装配和后期运维的需求。组件正面预留了三个独立的灯位，分别对应红、蓝、绿三种常用的指示颜色，红色一般用来对应设备故障、急停触发、报警这类异常状态，绿色对应设备运行、流程就绪、正常工作状态，蓝色可以自定义为电源接通、自动模式运行、通讯正常这类专属信号，三个灯位独立分隔，不会出现光线串扰的问题，每个灯珠的出光面都做了柔光处理，不会因为亮度过高产生刺眼的眩光，长时间盯着面板操作也不会造成视觉疲劳。

　　做三维建模的时候，要重点把控安装边界的尺寸公差，卡扣的弹性变形量要留够，既要保证推入面板时卡扣能顺利收缩穿过安装孔，又要保证安装到位后卡扣能完全弹开，牢牢卡在面板背面，不会因为设备运行的振动出现松脱、掉出面板的问题。组件的背部预留了接线引脚的空间，建模时要把引脚的位置、间距按照常规接插件的标准尺寸预留，方便后期装配时直接插装接线端子，不用额外飞线，接线端的位置要和安装孔位保持足够的安全距离，避免引脚和金属面板接触造成短路。组件的外壳采用阻燃工程塑料材质，建模时要把外壳的壁厚控制在合理范围，既要保证结构强度，不会在安装插拔时出现壳体开裂，又要控制整体重量，减少面板的承重负担，外壳边缘都做了圆角过渡，没有尖锐的毛刺棱角，装配时不会划伤操作人员的手，也不会刮坏面板表面的喷涂层。

　　实际选型应用的时候，要根据面板的厚度匹配对应卡扣长度的型号，常规1.5mm到3mm厚度的冷轧钢面板、亚克力面板都能适配，组件的正面突出面板的高度很低，不会因为意外磕碰造成损坏，也不会勾挂到操作人员的工作服、操作工具。灯珠的发光角度做了优化，在操作人员正常站立操作的视角范围内，都能清晰看到灯光状态，不会出现侧面看不清楚亮灯状态的视角盲区。三个灯位的电路是完全独立的，可以分别单独控制，也可以根据需求组合点亮，实现更多的状态提示功能，比如红绿同时点亮可以提示设备处于待料暂停状态，红蓝同时点亮提示设备处于维护模式，不用额外增加指示灯数量就能拓展状态提示的种类，节省面板的安装空间，对于布局紧凑的小型操作面板来说，这种集成多色灯位的组件比单独安装三个独立指示灯更省空间，面板开孔数量更少，也能提升面板的整体防护等级，减少缝隙进灰进水的风险。

　　建模过程中还要注意细节结构的还原，比如卡扣的导向斜面，安装时顺着斜面就能自动对准安装孔，不用刻意调整角度就能顺利推入，灯位的遮光隔层要完全隔开每个灯腔，避免相邻灯珠点亮时光线从壳体内部串到其他灯位，造成状态误判。组件的整体外形方正，和面板上的按钮、开关等其他操作元件的外形风格统一，排布在面板上的时候视觉整齐，符合工业设备的外观设计规范，不会显得突兀。
