3mm直插式白色发光二极管结构设计

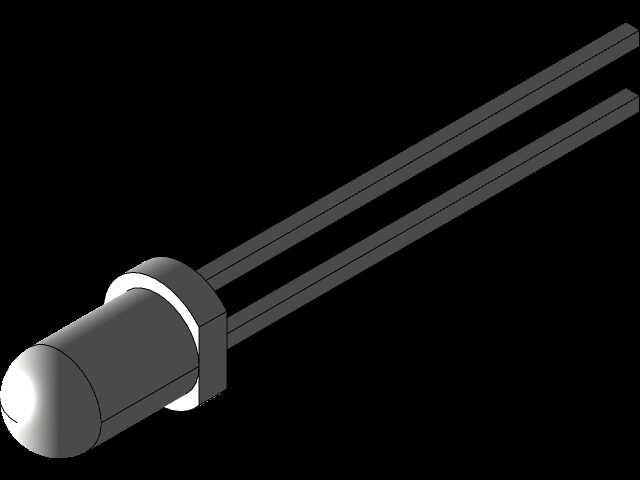

　　这款3mm规格直插式白光LED的三维结构，还原了量产直插灯珠的全部实体特征，覆盖从封装头部到引脚末端的所有安装配合边界，可直接用于电子设备结构布局的干涉校验、PCB封装匹配验证以及整机装配模拟环节。在日常电子设备开发场景中，这类直插白光LED是应用覆盖面极广的光指示元件，小到家用插排的电源指示灯、家电面板的功能状态提示，大到工业控制柜的信号反馈灯、小型设备的局部照明补光，都能见到同规格元件的身影，做结构设计时如果没有精准的三维模型做配合参考，很容易出现灯珠头部与面板透光孔错位、引脚长度不足无法穿过PCB焊盘、封装胶体与周边元件预留安全距离不够导致装配顶壳等实际生产问题。

　　从结构功能特性来看，该模型完整还原了直插LED的几个核心功能段：最前端的半球形环氧封装头是光线出射的核心区域，曲面弧度按照常规量产3mm灯珠的光学封装曲率制作，既保证光线的发散角度符合普通指示类灯珠的出光范围，也还原了环氧封装的实体壁厚，做面板透光孔设计时，可以直接以这个半球头的直径作为开孔尺寸的参考基准，预留0.1-0.2mm的装配间隙就能保证灯珠顺利卡入面板，不会出现卡滞或者偏斜的问题。封装头后方的圆柱形定位台是装配时的轴向定位基准，当灯珠从面板背面插入透光孔时，这个定位台的端面会抵在面板的内侧壁上，限制灯珠往面板外侧窜动的位移，设计时只要保证定位台的直径大于面板透光孔的直径，就能实现轴向的装配限位，不需要额外增加固定结构来约束灯珠的轴向位置。定位台后方延伸出的两根平行直插引脚，还原了量产元件的引脚线径与引脚间距，两根引脚的长度覆盖了常规PCB板到面板的安装距离余量，做PCB布局时可以直接匹配标准2.54mm间距的焊盘封装，不需要额外调整焊盘位置，引脚的实体模型也做了等径还原，能直接模拟引脚穿过焊盘后的焊接余量，校验引脚是否会和PCB背面的其他元件产生干涉。

　　设计思路上完全贴合量产直插LED的实际生产工艺结构，没有做多余的简化或者夸张变形，环氧封装部分的实体是一个完整的密封整体，还原了封装胶体包裹内部芯片、支架的实际形态，没有拆分内部不可见的芯片、金线等结构，既保证了外部装配尺寸的完全准确，也避免了模型过于冗余影响装配仿真的运行效率。引脚部分做了平直化处理，还原了编带包装出厂时引脚的初始平直状态，结构工程师在做不同安装场景的设计时，可以根据实际装配需求对引脚部分做折弯、剪短等二次编辑，模拟实际生产中引脚成型的工序，比如需要卧式安装时，可以直接在模型上将引脚折弯90度，校验折弯后灯珠头部的高度是否符合壳体内部的空间要求，避免出现引脚折弯后灯珠高度过高顶到外壳的问题。

　　从安装边界尺寸来看，头部半球的最大直径严格控制在3mm的标称规格，定位台的直径略大于头部直径，和常规量产3mm灯珠的定位尺寸保持一致，两根引脚的中心间距为2.54mm，符合通用直插电子元件的标准引脚间距，引脚总长度满足常规面板到PCB的安装距离需求，从定位台端面到引脚末端的长度预留了足够的焊接余量，即使PCB距离面板有一定距离，也能保证引脚顺利穿过焊盘。做结构设计时，围绕这个灯珠的预留空间需要注意几个边界：径向方向上，灯珠头部周边要预留至少0.5mm的间隙，避免和周边的壳体筋位、其他元件产生摩擦；轴向方向上，引脚穿过PCB后要预留2-3mm的焊接余量，不要把引脚长度卡得太死，避免生产时因为装配公差导致引脚无法穿出焊盘；如果是做带灯帽的设计，还要注意灯帽的内部深度要大于半球头的突出长度，保证灯帽能完全套住灯珠头部，不会出现按压灯帽时顶到灯珠导致引脚变形的问题。

　　在实际的工程应用中，这类标准直插LED的三维模型使用率非常高，不管是做消费电子的面板设计，还是工业设备的操控面板布局，都需要精准的元件模型来做装配校验，很多初级工程师在做设计时往往会忽略这类小元件的尺寸准确性，随便画一个圆柱体代替灯珠，结果开模后才发现透光孔和灯珠不匹配，或者引脚长度不够，导致整个面板模具需要修改，浪费大量的开模成本和项目周期。这个模型的所有外部尺寸都和量产元件保持一致，能直接导入各类三维装配环境中使用，不需要再做尺寸修正，不管是做干涉检查、装配模拟还是爆炸图制作，都能还原真实的装配状态，帮助结构工程师在设计阶段就排查出所有的装配隐患，避免后期生产时出现不必要的改模问题。
