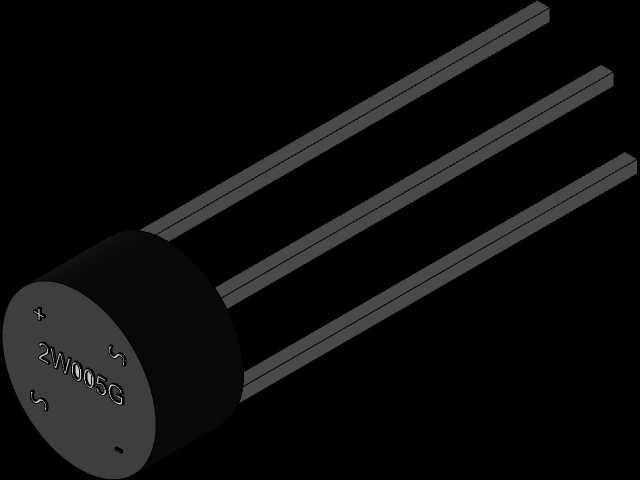

2W005G圆桥整流桥电子元器件三维结构

　　这款2W005G圆桥整流桥是小功率电源整流回路里的常用器件，日常做小功率AC-DC转换的电路设计时经常会用到，常见于小型适配器、家电控制板、低压工控供电模块这类场景里，作用是把输入端的交流电压整成脉动直流，给后级的滤波、稳压电路提供基础的整流输出。从结构设计来看，这款器件采用圆型环氧封装本体，三根直插式引脚平行排布，引脚间距符合常规直插元件的布板规范，做PCB Layout的时候可以直接按照标准引脚间距预留焊盘位置，不需要额外做定制化的封装适配，能减少布板阶段的反复调整工作量。本体端面印有器件型号标识与极性标记，生产组装环节的作业人员可以直接通过端面标识快速判断引脚极性，避免插件时出现极性接反的问题，降低产线插件工序的出错概率。

　　设计这款三维模型的时候，首先还原了封装本体的圆柱外形特征，端面的标识凹槽、极性符号都做了等比例还原，三根引脚的长度、直径以及引脚之间的平行度都按照实物的安装尺寸做了匹配，引脚伸出本体的长度考虑了波峰焊工序的吃锡深度需求，既不会因为引脚过长导致焊后剪脚工作量增加，也不会因为引脚过短造成焊盘上锡不足、焊接强度不够的问题。从安装边界来看，这款器件在PCB上的占用空间为圆柱投影区域加上引脚伸出的焊盘位置，本体高度满足常规低压控制板的元件高度限制，安装时不需要额外预留过高的空间，在空间紧凑的小型控制板内也能顺利布置。做结构干涉检查的时候，要注意圆柱本体周边不要布置过高的贴片元件，避免插件时本体和周边元件产生磕碰，

　　同时引脚的折弯半径要符合直插元件的成型规范，不能在引脚根部直接折弯，防止封装本体出现开裂、内部芯片连接受损的问题。在实际设备应用里，这款整流桥的额定电流可以满足2A以内的小功率整流需求，反向耐压符合常规市电输入回路的整流要求，在小功率开关电源前级、线性电源整流段、小型电机驱动的整流回路里都能适配。建模过程中对封装本体的拔模角度做了还原，匹配实际塑封工艺的脱模特征，引脚的根部做了和本体衔接的圆弧过渡，还原实际器件的包胶结构，避免模型出现棱角过于尖锐、和实物生产工艺不符的问题。对于做电子设备结构设计、PCB三维预布局的工程师来说，这个模型可以直接导入装配环境，做整机的元件布局干涉检查，提前发现元件和壳体、周边结构件的空间冲突问题，

　　不需要等到打样阶段才发现安装空间不足的问题，能有效缩短样机调试的周期。在做电源模块的结构设计时，还要考虑这款器件的发热情况，本体周边预留适当的散热空间，不要紧贴发热量大的功率元件布置，避免器件工作温度过高影响使用寿命。引脚的成型尺寸要匹配PCB的安装孔位，插件后引脚露出焊盘的长度控制在1.5-2.5mm区间，符合波峰焊的工艺要求，减少焊锡浪费和连锡风险。
