立体红色P型通道标识字母构件

　　做结构设计这些年，接触过不少非标标识类构件的建模需求，这类立体通道字母看似结构简单，实际要兼顾安装适配、视觉呈现与长期使用的可靠性，很多细节如果前期建模阶段没考虑到位，现场安装时很容易出现拼接错位、固定不牢的问题。这类立体字母构件最常见的应用场景，是商业综合体的楼层通道导视、公共建筑的出入口标识、工业厂区的区域指引，还有部分户外纪念标识的立体字组，相比平面印刷的标识，立体结构的字母在不同光线角度下都有清晰的视觉辨识度，配合内部照明结构时，还能在弱光环境下实现均匀的发光效果，避免平面标识反光看不清的问题。

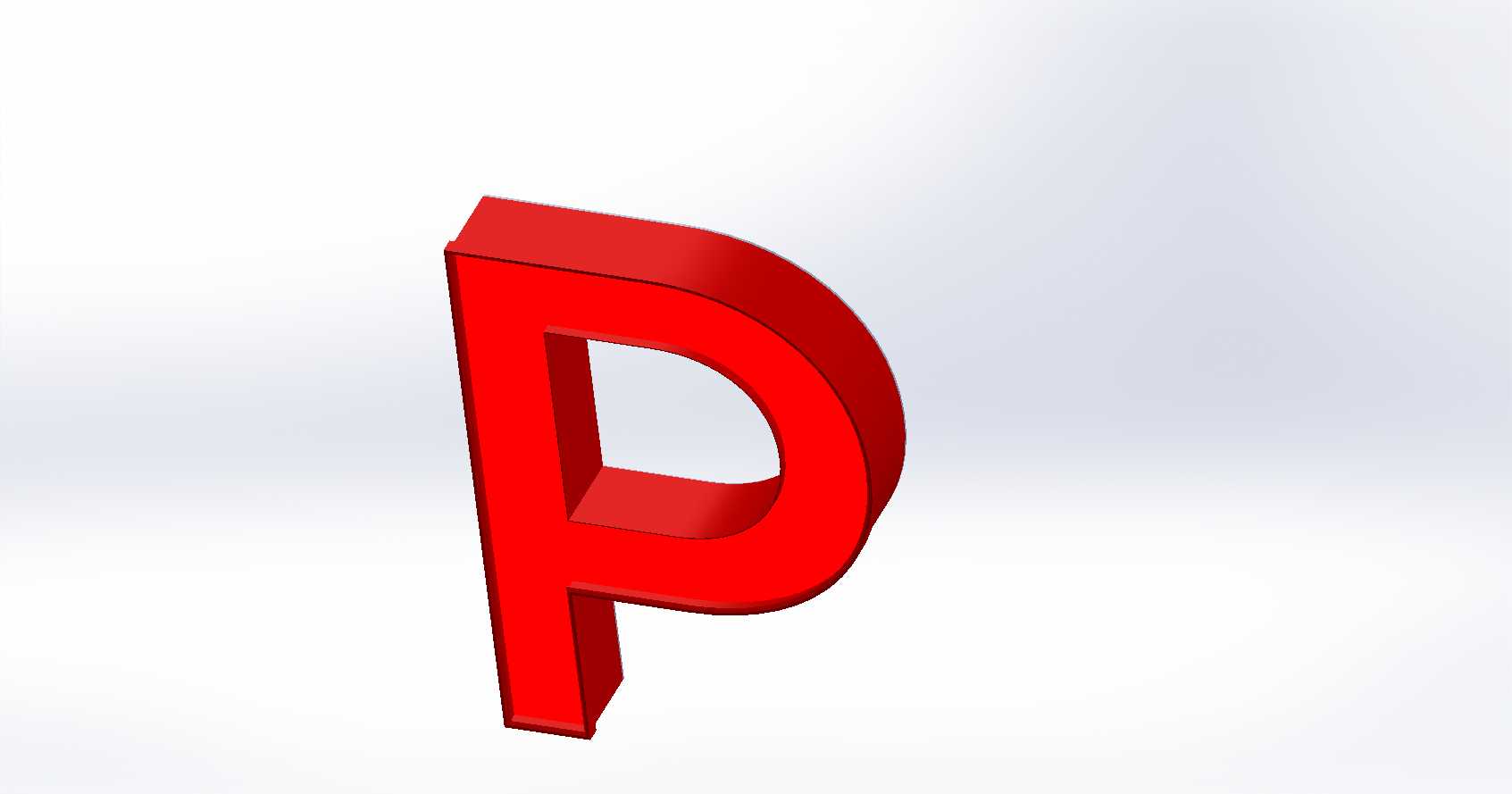

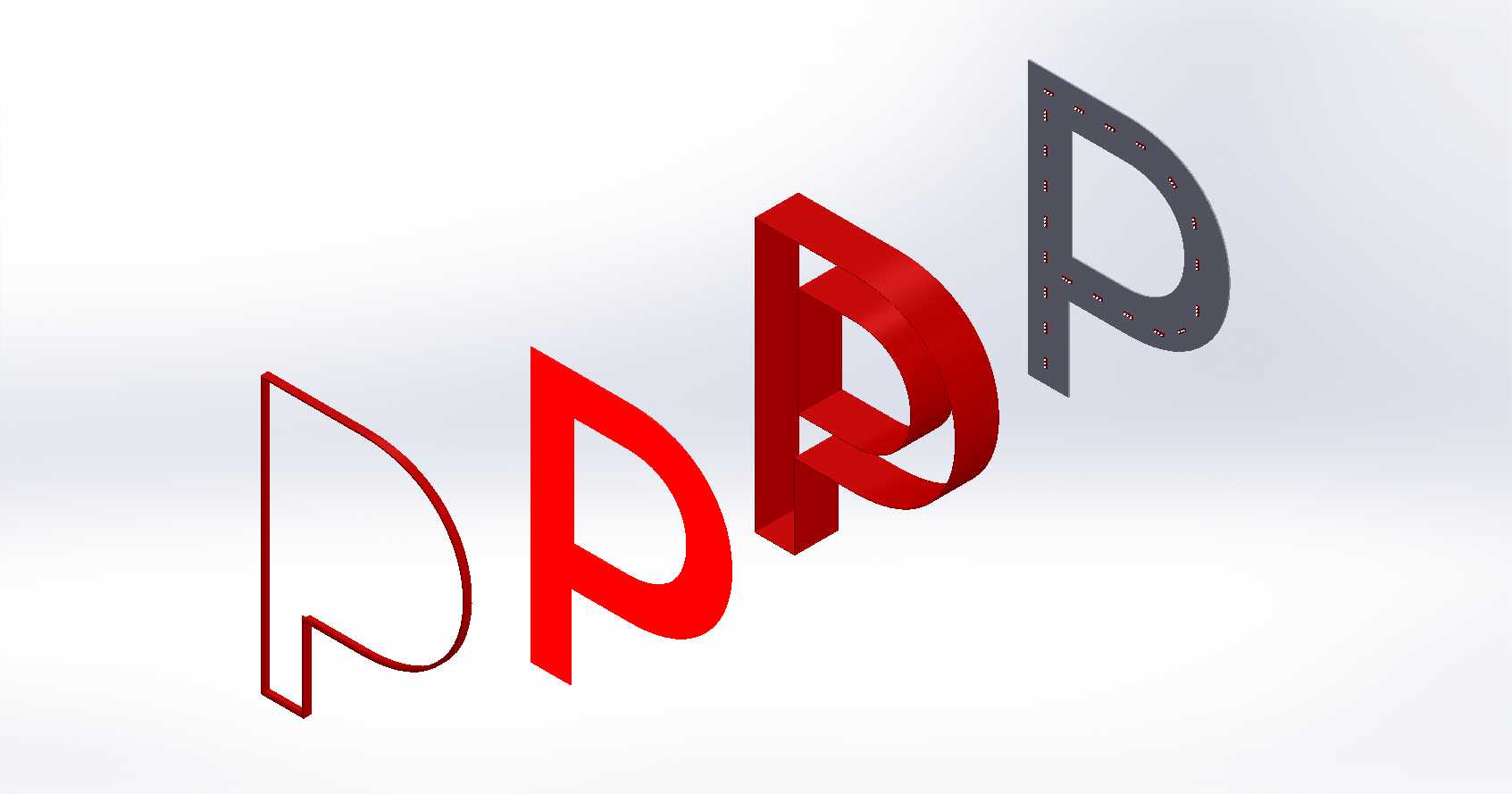

　　从结构设计的角度看，这款P型立体字母采用等厚拉伸的基础构型，整体壁厚保持均匀一致，不管是采用金属板材折弯焊接，还是塑料注塑、吸塑成型，均匀的壁厚都能有效避免加工过程中出现应力变形——如果是金属材质加工，壁厚通常根据字母整体尺寸控制在1.2-2mm之间，折弯处预留合适的R角避免应力集中，焊接位置做在内侧隐蔽处，外表面打磨后做喷涂处理，保证外观的平整性；如果是塑料材质加工，壁厚控制在2-3mm，脱模斜度预留1-1.5度，避免脱模时出现表面拉伤。

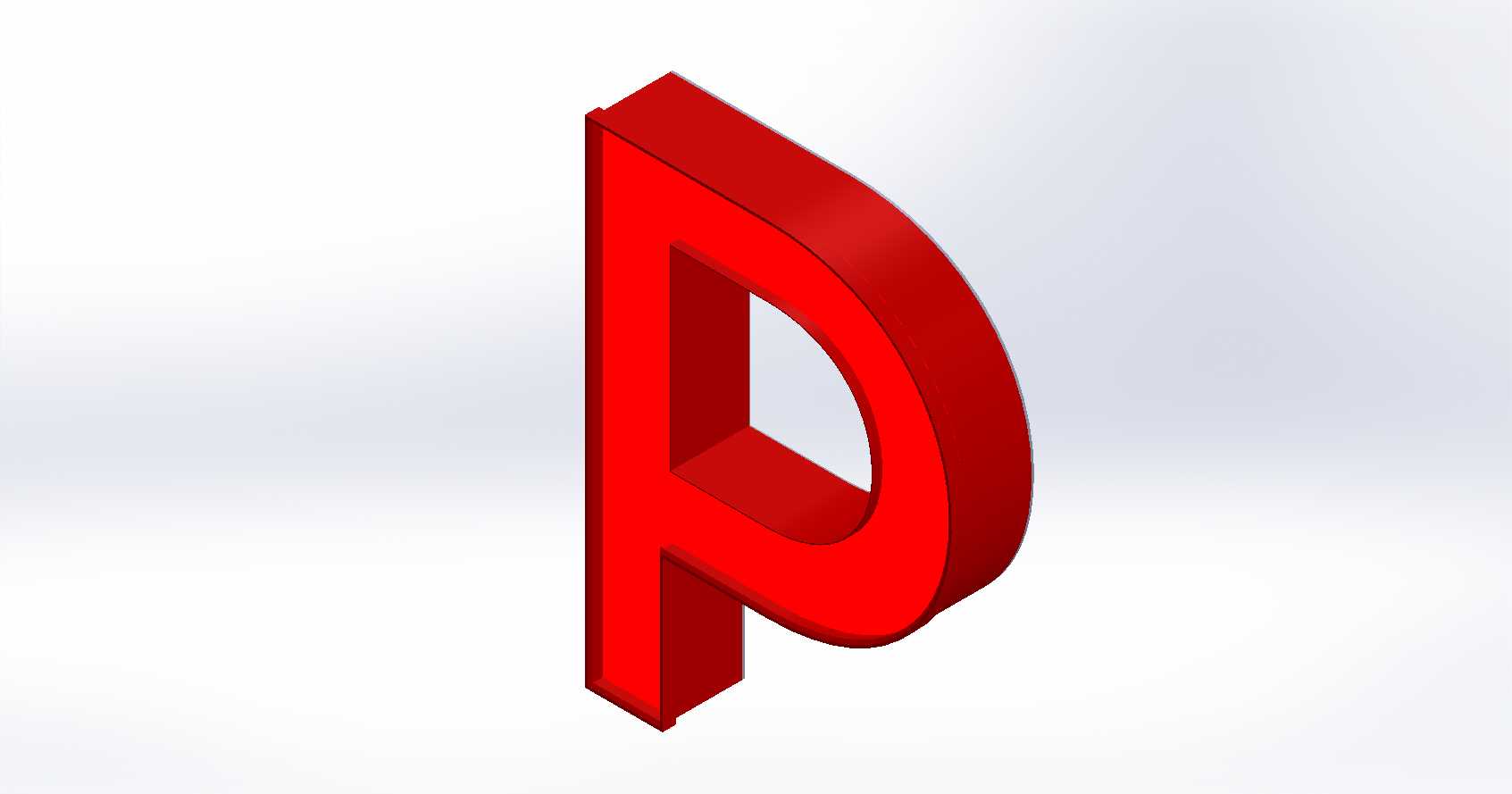

　　实际选型建模时，首先要确认安装面的边界条件：如果是贴墙安装，字母背部需要预留挂耳或者粘接位，挂耳的位置要对应墙体的承重结构，避免直接固定在装饰面层上导致脱落；如果是悬空吊装，要在字母顶部的隐蔽位置预留吊点，吊点的位置要经过重心测算，保证吊装后字母保持水平，不会出现倾斜。这款P型字母的结构有两处需要重点注意的设计细节，一处是字母右侧的圆弧闭合段，圆弧的曲率要保持顺滑，拉伸后不能出现曲面褶皱，建模时要保证轮廓线的G1连续，避免加工后圆弧面出现棱线影响外观；另一处是字母中间的镂空区域，镂空边缘要做轻微的倒角处理，既避免加工后边缘锋利划伤安装人员，也能在配合内部照明时，让光线过渡更柔和，不会出现生硬的阴影边界。

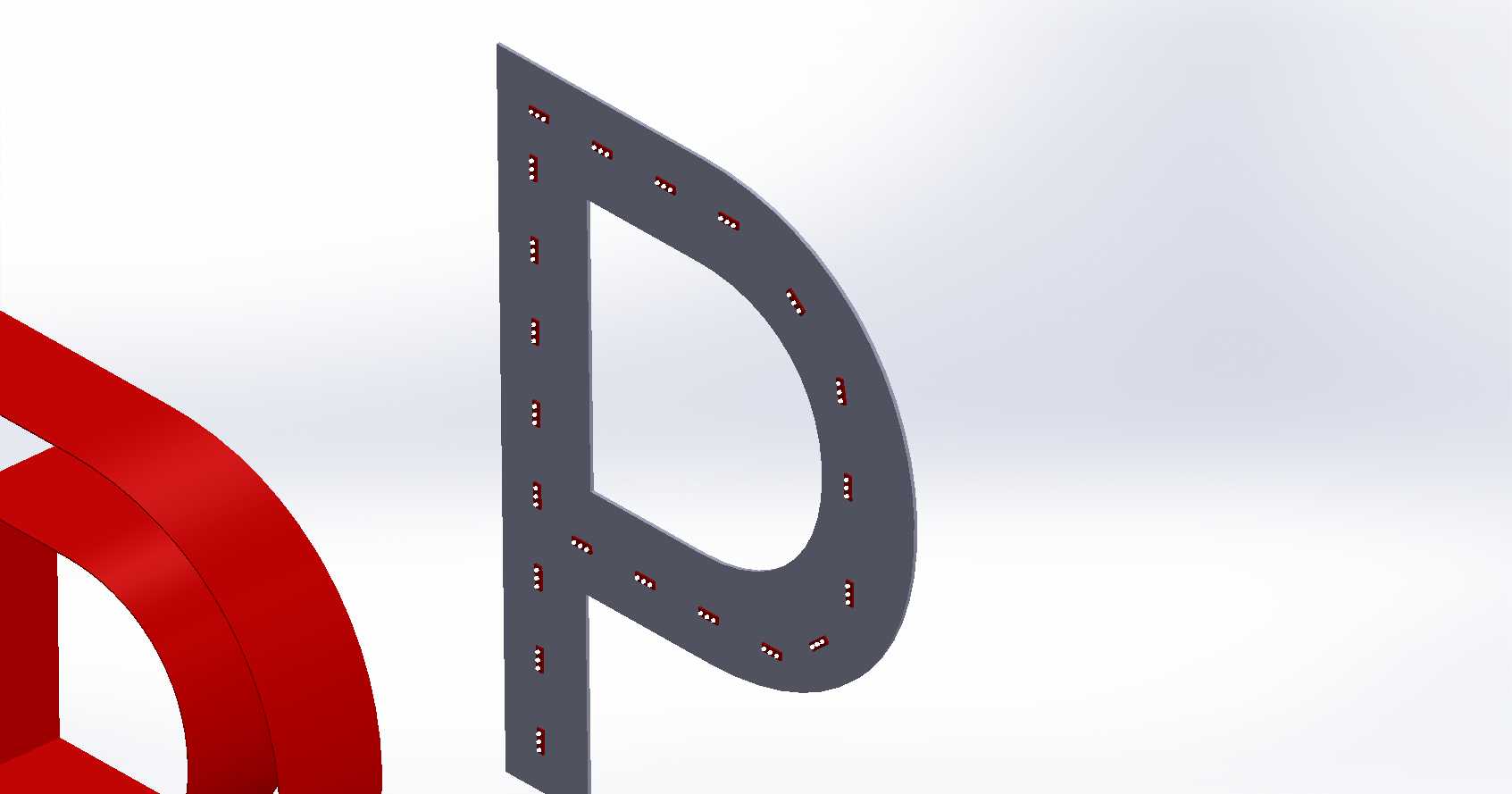

　　关于外形尺寸的适配，这类通道字母没有统一的固定尺寸，完全根据安装场景的视距来确定：通常室内通道的导视字母，视距在5-10米时，字高控制在300-500mm，厚度控制在50-80mm，这个尺寸下行人在正常行进速度下能清晰识别字母内容；如果是建筑外墙的大型标识，视距超过50米时，字高会做到1.5-3m，厚度相应增加到150-300mm，这时候建模还要考虑风载的影响，字母背部要增加加强筋结构，避免大风天气下构件出现变形甚至脱落。如果是带内部照明的款式，建模时还要在字母内部预留光源的安装空间，通常在背部预留15-20mm的空腔，用来放置LED灯带或者模组，同时要考虑走线的隐藏通道，所有走线都从字母背部的安装位引出，不会在外观面露出线材。

　　很多新手建模时容易忽略安装公差的问题，实际现场安装时，墙面或者安装架难免存在平面度误差，所以字母背部的固定位要预留一定的调节余量，通常挂耳上做长圆孔设计，允许安装时有3-5mm的位置调整量，避免因为安装面的误差导致字母无法对齐。另外如果是多字母组合安装，建模时要提前预留字母之间的间距，通常字间距控制在字高的1/5到1/4，保证整体标识的视觉协调性，不会出现过密或者过疏的问题。从长期使用的角度看，户外使用的字母构件还要考虑排水设计，在字母最低处的隐蔽位置预留2-3mm的排水孔，避免雨天积水导致内部锈蚀或者光源损坏，排水孔的位置要做在背光面，不会影响正面的视觉效果。
