户外立柱式双面照明广告牌结构设计

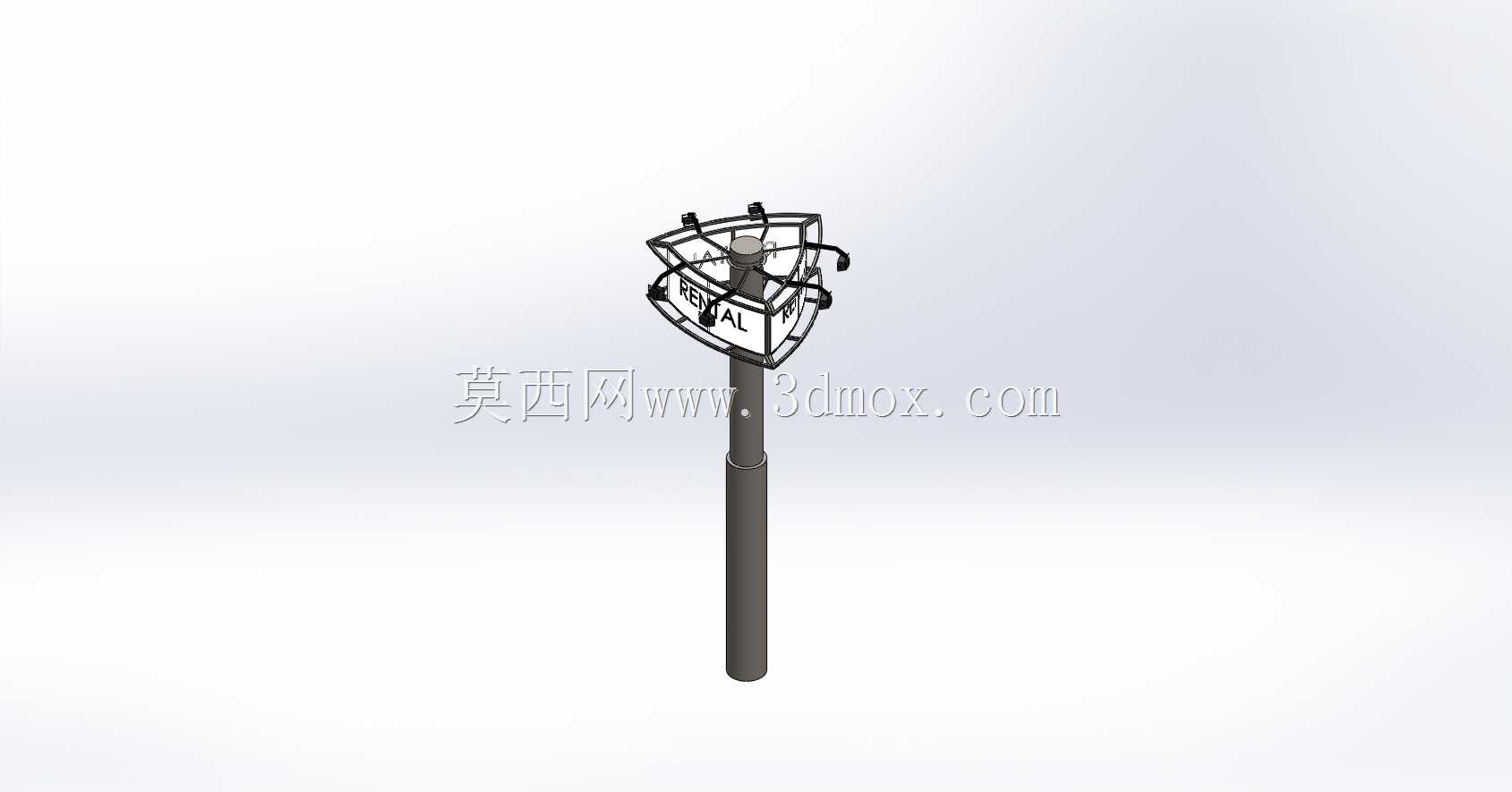

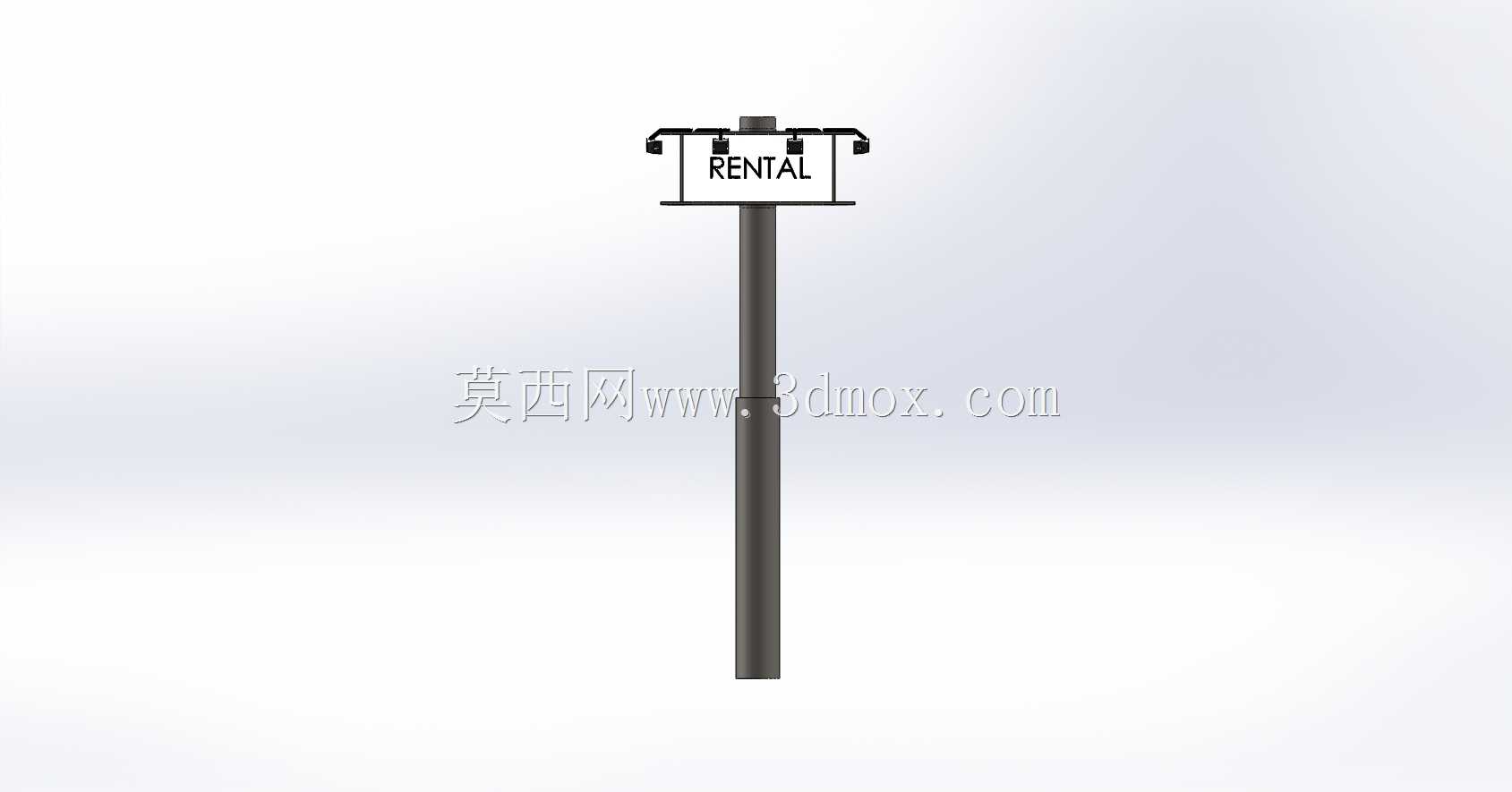

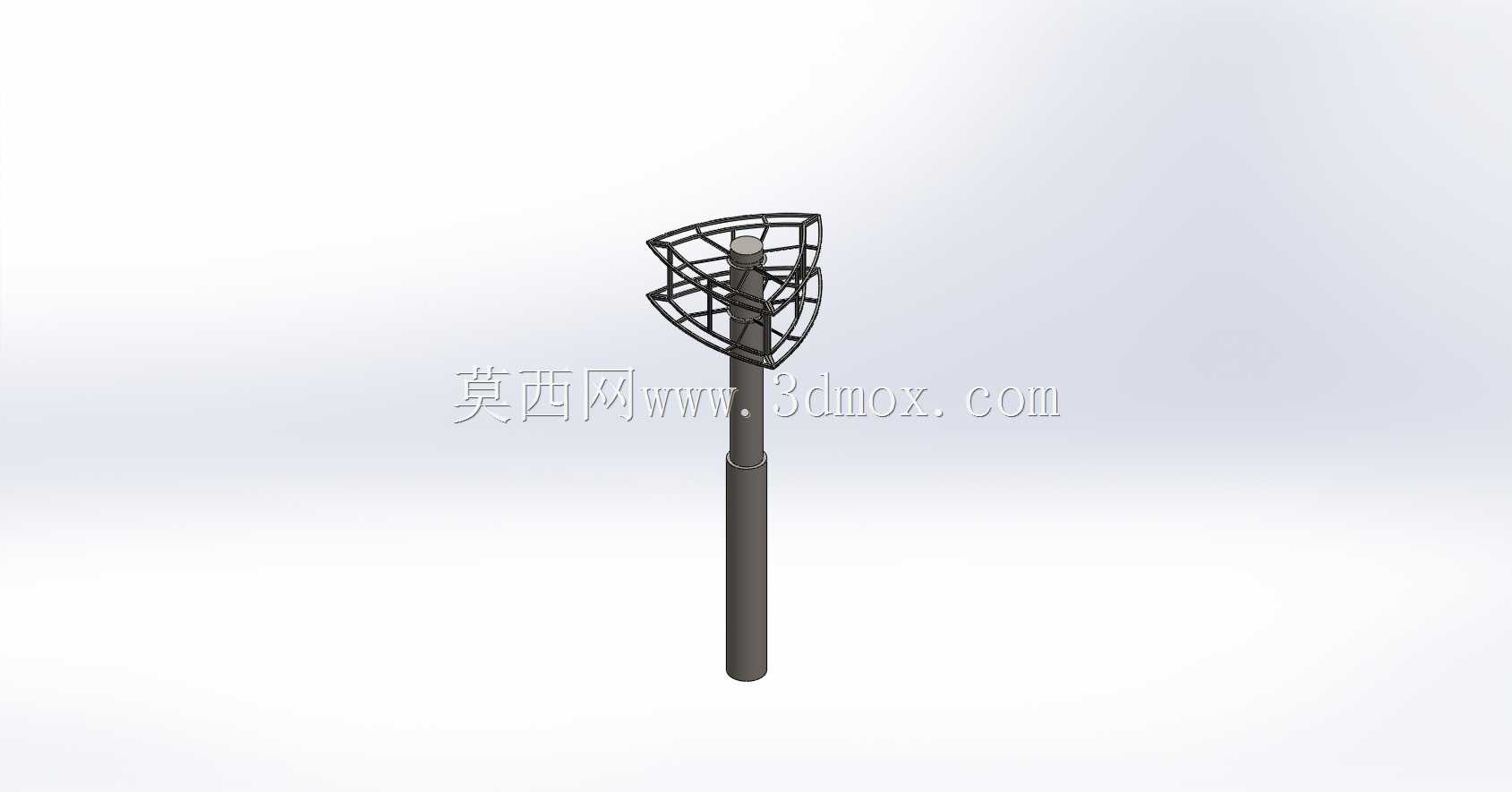

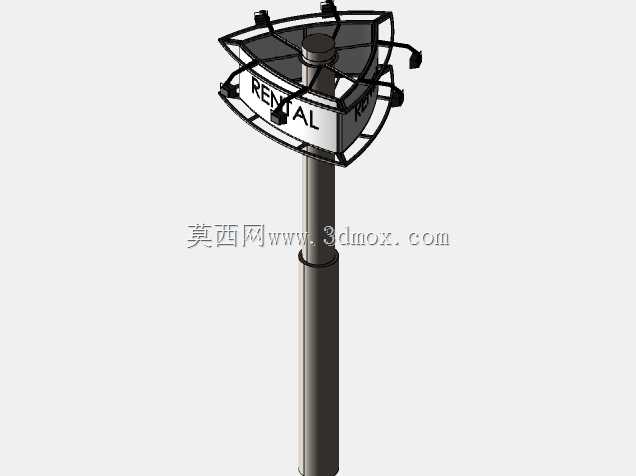

　　这款户外立柱式广告牌的结构设计，首先要考虑的是户外露天场景下的长期使用需求，常见于城市主干道两侧、商圈外围、产业园区入口、交通枢纽周边等区域，核心作用是承载广告画面，通过配套的照明灯具在夜间提供均匀的画面照度，让过往的行人和车辆驾乘人员能够清晰识别广告传递的信息，完成公共信息传递、商业内容宣导的功能。从结构组成来看，整套装置分为底部立柱支撑段、中部画面承载框架、顶部照明挂载结构三个核心部分，立柱采用圆形变径钢结构设计，底部与地面基础通过预埋法兰盘连接，安装时需要根据当地常年最大风速核算基础的抗倾覆力矩，确保在极端大风天气下结构不会出现倾斜、倒伏风险，立柱的直径选择要匹配整体广告牌的迎风面积，通常单块展示面板宽度在4米到6米区间时，

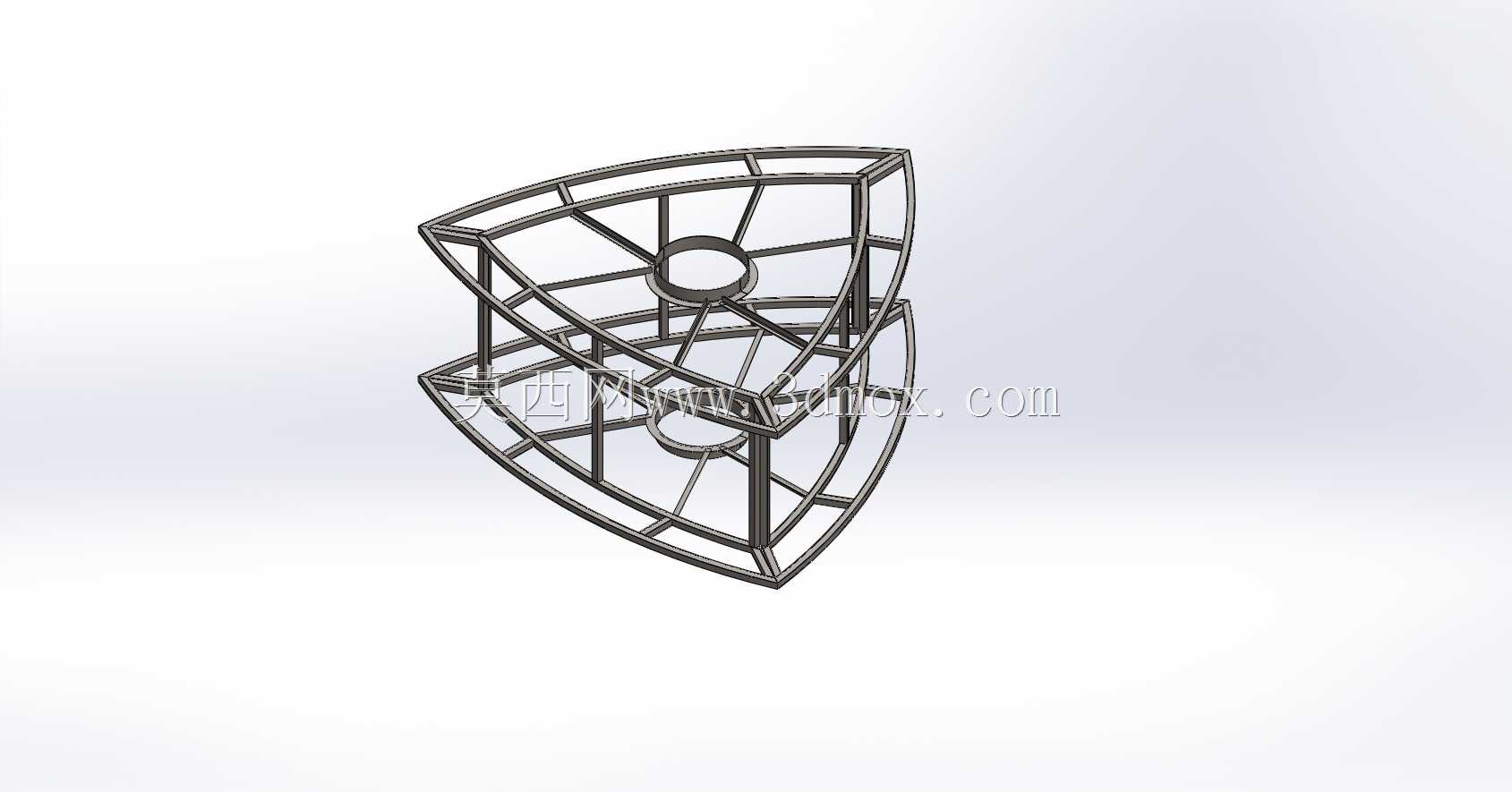

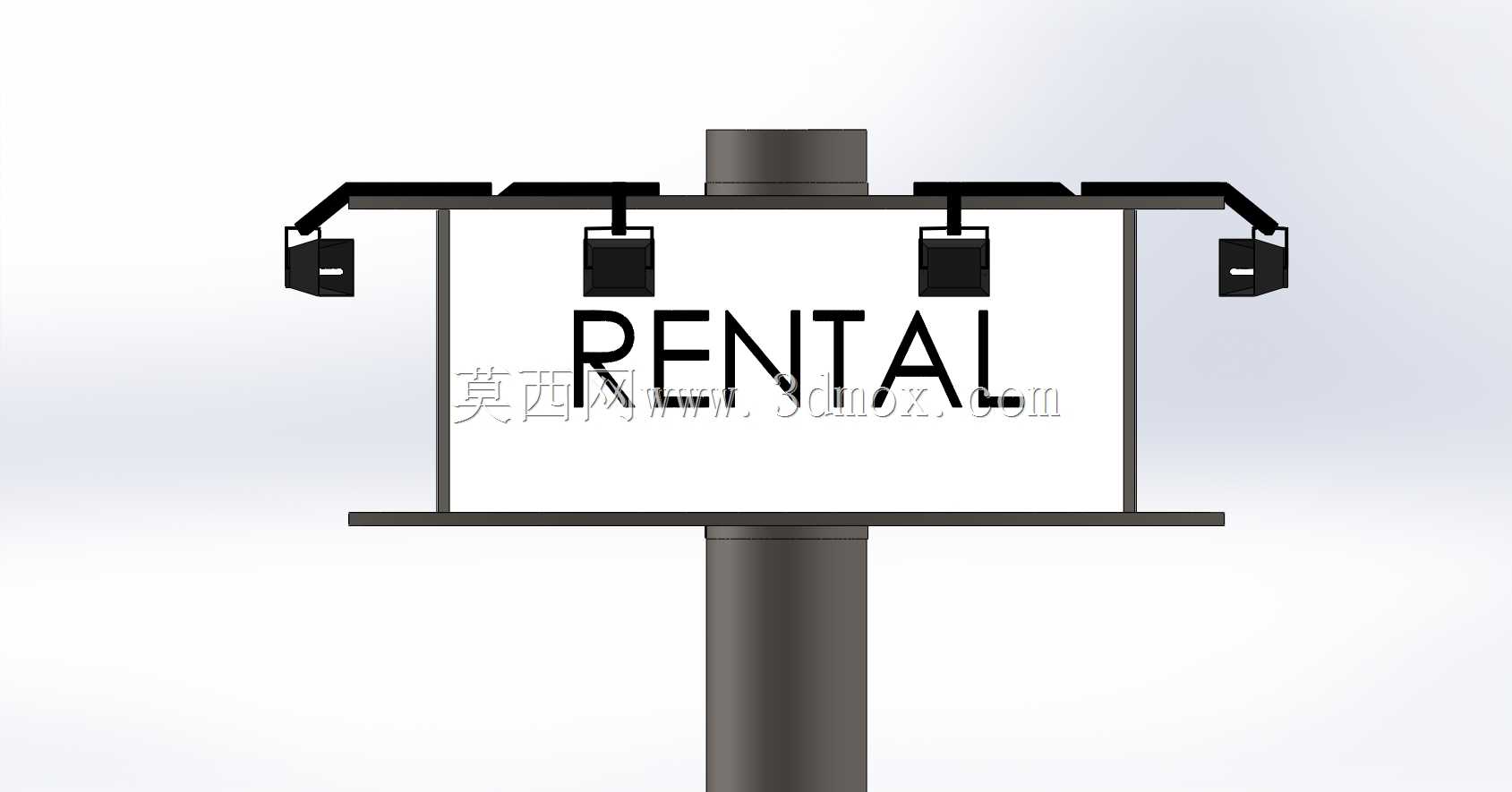

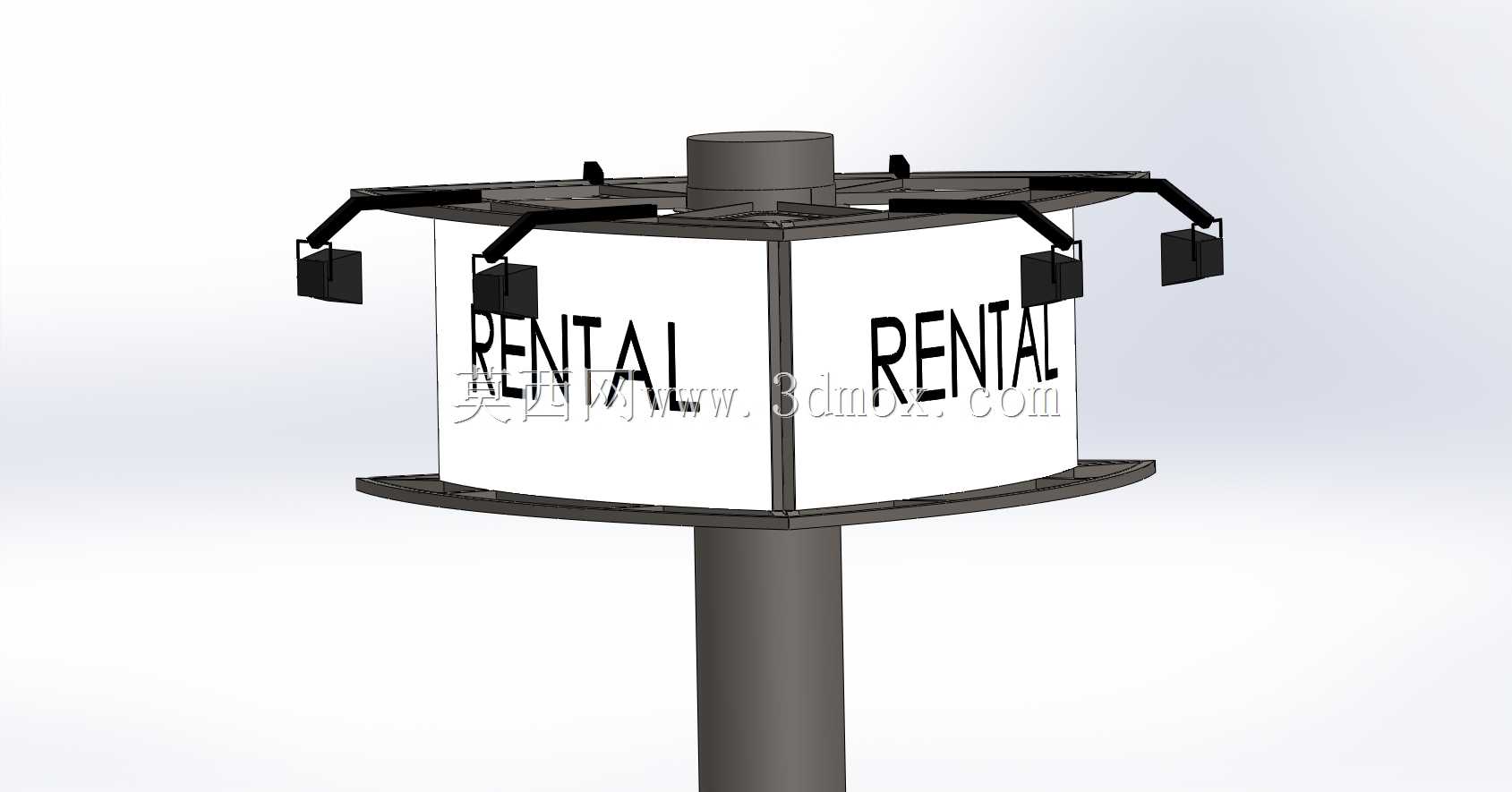

　　立柱底部外径不小于320mm，壁厚不低于8mm，才能满足结构强度要求。中部的画面承载框架采用矩形钢管焊接成型，框架四周设置画面压条结构，能够快速更换喷绘广告画面，不需要整体拆解框架，日常维护时只需要松开压条的固定螺丝，将新的喷绘画面拉紧后重新固定压条即可，大幅降低后期运维的人工成本。框架的正反两面都预留了画面安装位，属于双面展示结构，能够覆盖道路两个通行方向的视线范围，相比单面广告牌的信息触达效率提升一倍。顶部的照明挂载结构采用悬挑式支架设计，支架从立柱顶部向两侧画面上方延伸，每个悬挑支架上挂载两盏投光灯具，灯具的照射角度可以通过支架上的调节旋钮进行调整，安装时需要将灯具的出光角度对准画面中心区域，避免出现画面上下照度不均、

　　局部眩光的问题，灯具的接线全部隐藏在悬挑支架和立柱的内部空腔中，外部没有明线，既可以避免线缆长期被日晒雨淋出现老化破损，也能让整体外观更加整洁，没有多余的外露构件影响视觉效果。在设计过程中，还要考虑结构的防腐处理，所有钢结构构件在焊接完成后，都要经过抛丸除锈、环氧富锌底漆喷涂、户外聚氨酯面漆喷涂的多道工序，能够适应户外高湿度、高紫外线、酸雨等复杂环境，延长结构的整体使用寿命，减少后期的防腐维护频次。另外，在画面框架的底部设置了隐形的排水孔，避免雨天框架内部积水，长期浸泡导致框架锈蚀或者画面发霉损坏。安装边界方面，整套广告牌的安装位置需要距离道路路肩至少1米以上，顶部的最高处距离地面高度不超过8米，避免对过往的超高车辆造成通行阻碍，

　　同时要避开高压输电线路的安全距离范围，安装前需要核对现场的管线走向，避免打基础时破坏地下的供水、供电、通讯管线。结构的连接节点全部采用高强度螺栓连接，现场安装时不需要大量的焊接作业，能够缩短现场施工周期，降低高空作业的安全风险，所有螺栓连接点都要加装防松垫片，避免长期受风振影响出现螺栓松动脱落的问题。从实际使用的角度来看，这种结构的广告牌相比传统的桁架式广告牌，外观更加简洁规整，结构的风阻系数更小，同等迎风面积下的结构用料更省，同时双面展示加顶部照明的配置，能够覆盖全天的信息展示需求，不管是白天的自然光环境，还是夜间的人工照明环境，都能保证广告画面的清晰可读。在建模过程中，对各个连接节点的配合尺寸都做了精准的还原，包括法兰盘的螺栓孔位、压条的固定螺丝间距、灯具支架的调节槽结构，都按照实际工程应用的尺寸比例进行绘制，能够直接作为同类型广告牌结构设计的参考模型，帮助设计人员快速完成方案的结构校验和尺寸核算，减少重复建模的工作量。
