带异形槽双安装孔块状机械连接基座

　　在小型自动化生产线的工位定位模块、非标工装夹具的定位单元以及教学实训用的机械拆装组件中，这类带异形槽的块状基座是十分常见的结构件，它承担着相邻功能部件的连接、定位以及载荷传递的作用，很多入门级的机械结构练习都会以这类零件为原型，帮助建模者熟悉拉伸、切除、孔位定位等基础特征的构建逻辑。从实际使用场景来看，这类基座通常不会承受大吨位的冲击载荷，更多是在轻载、定位精度要求中等的工位上使用，比如小型电子元器件装配线的工件托板连接座、教学用气动回路的阀块安装基座，或是小型木工机械的导轨定位块，它的结构设计完全围绕安装便捷性、定位可靠性以及加工便利性展开。

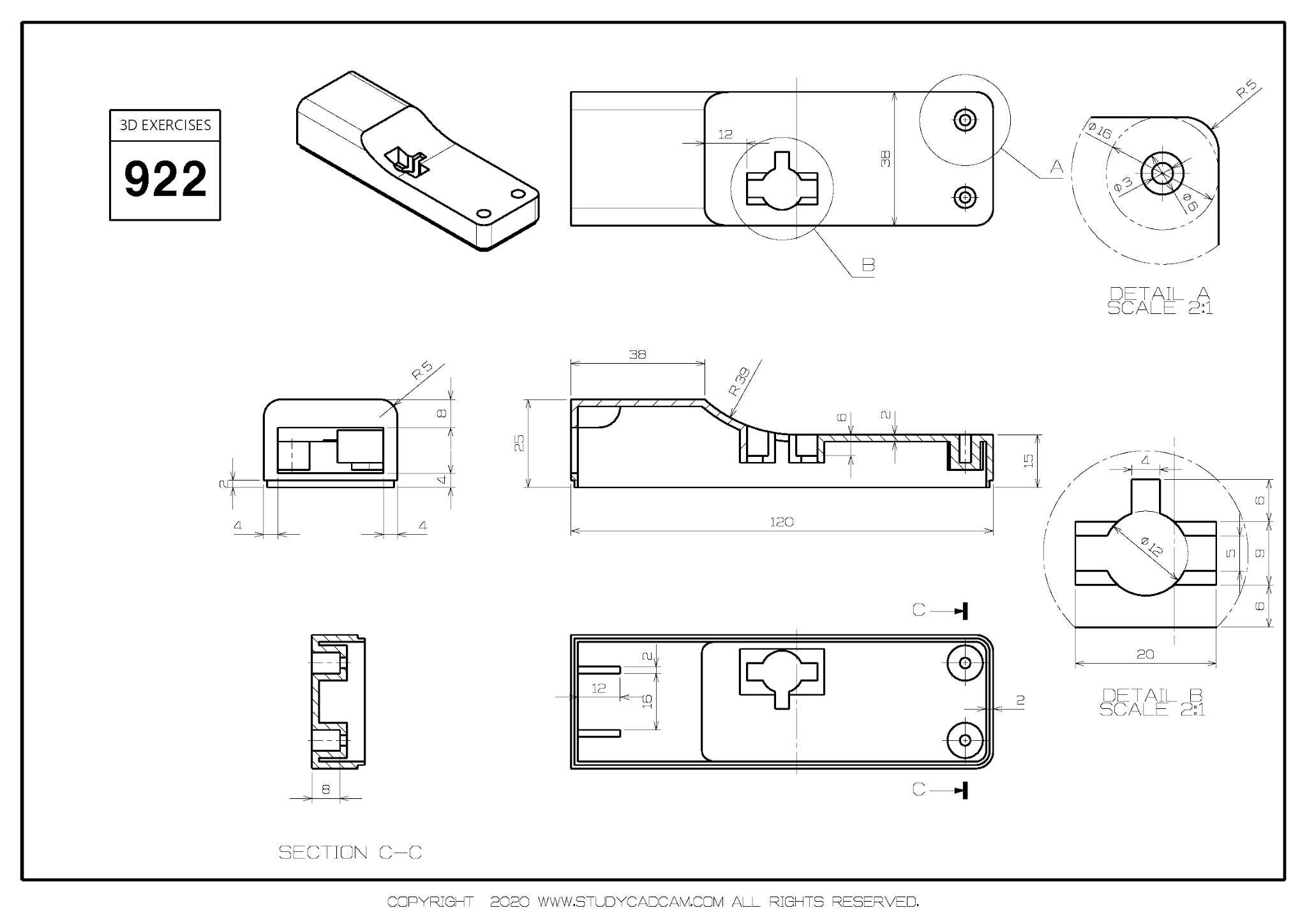

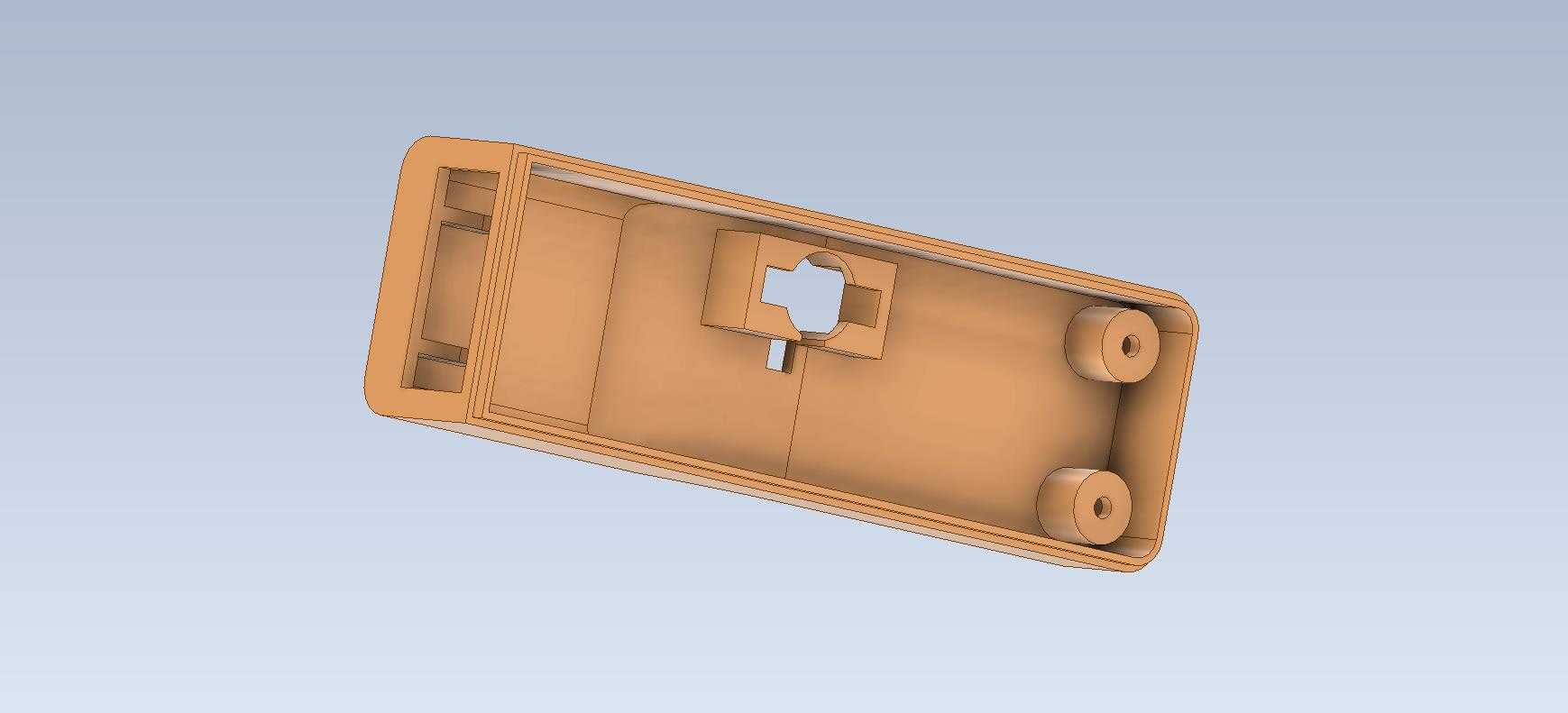

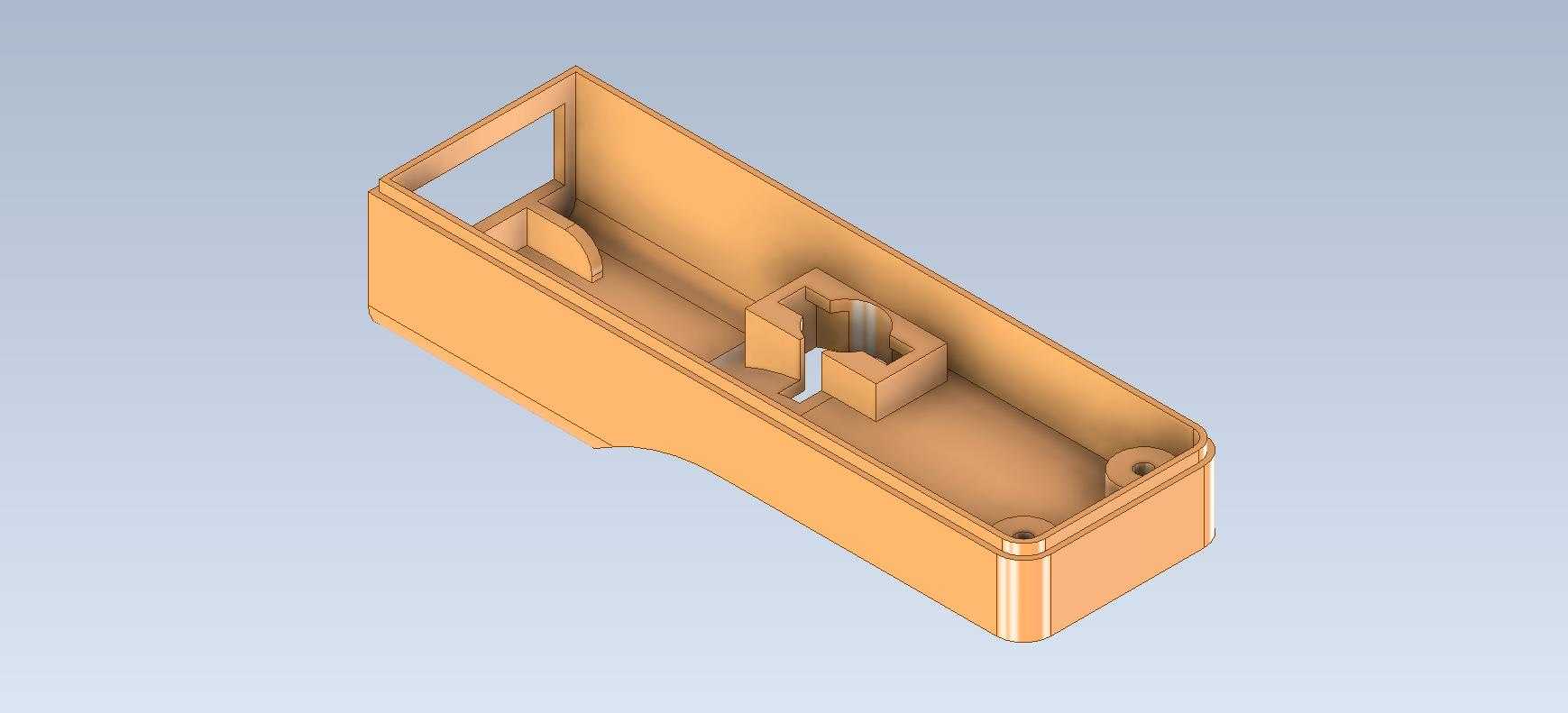

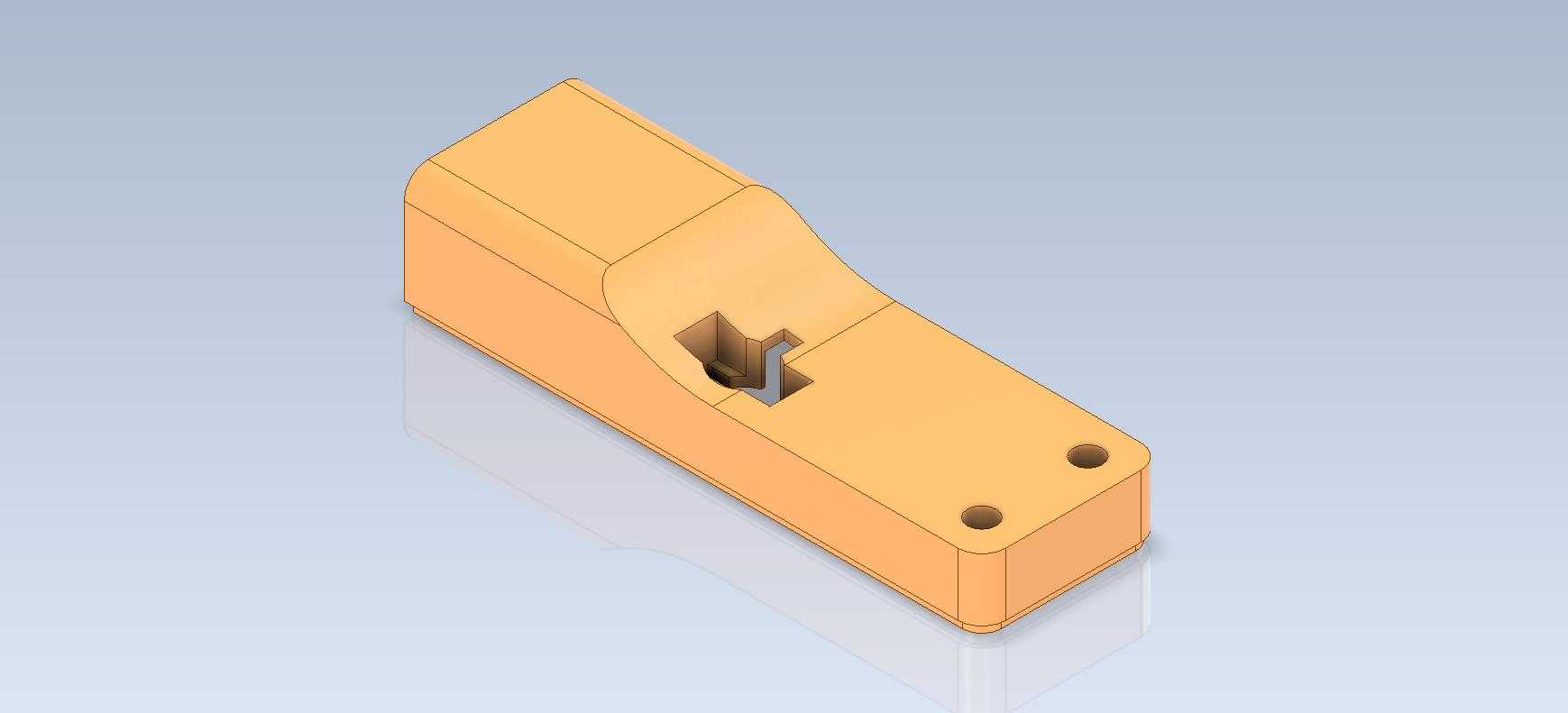

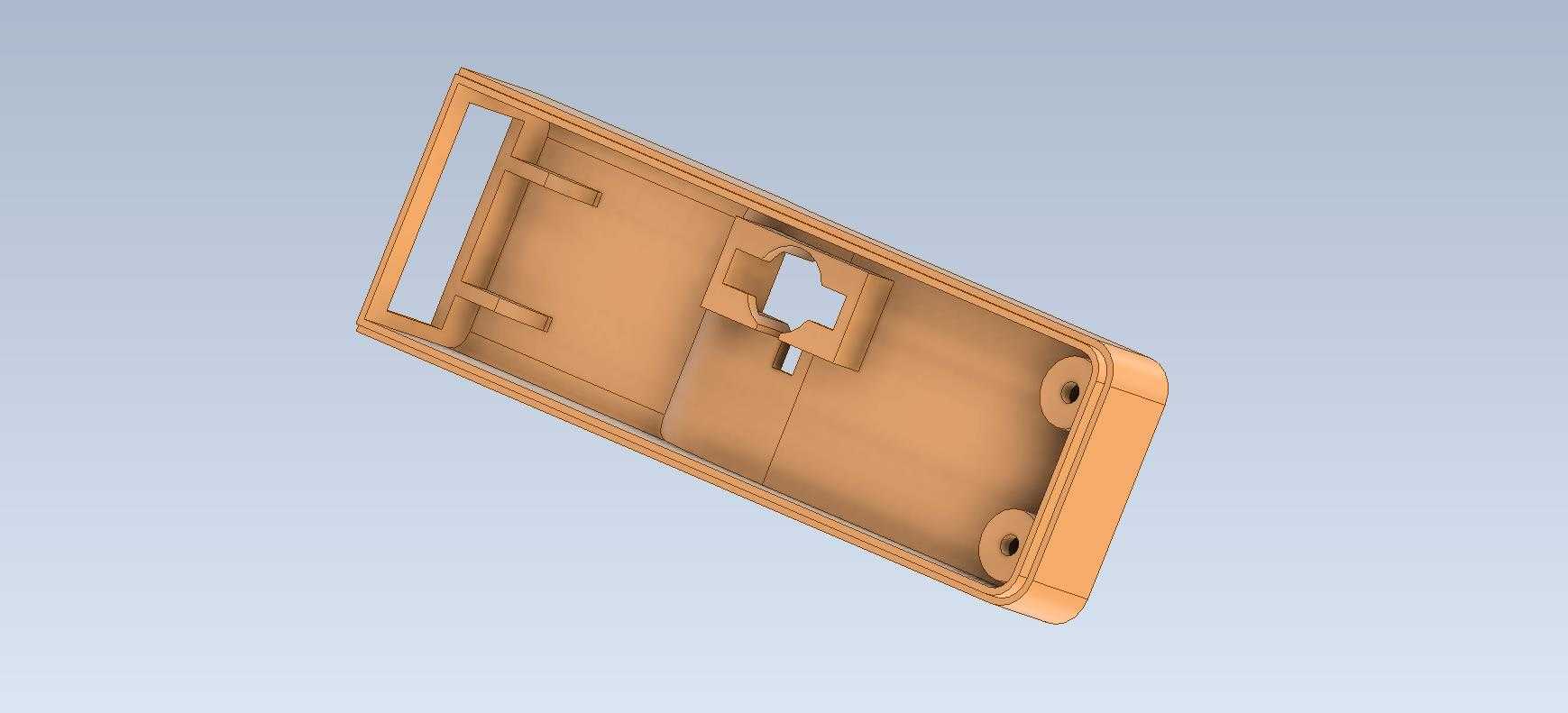

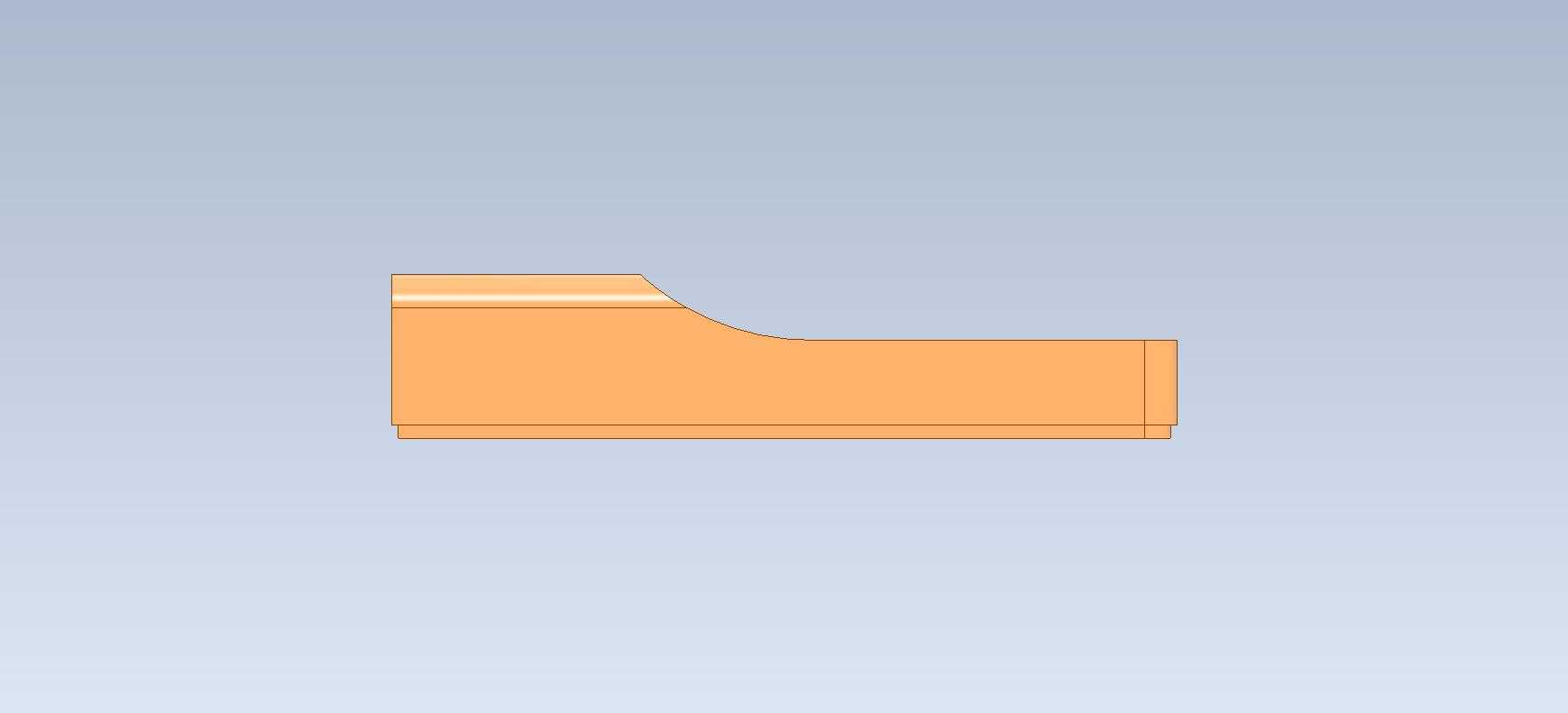

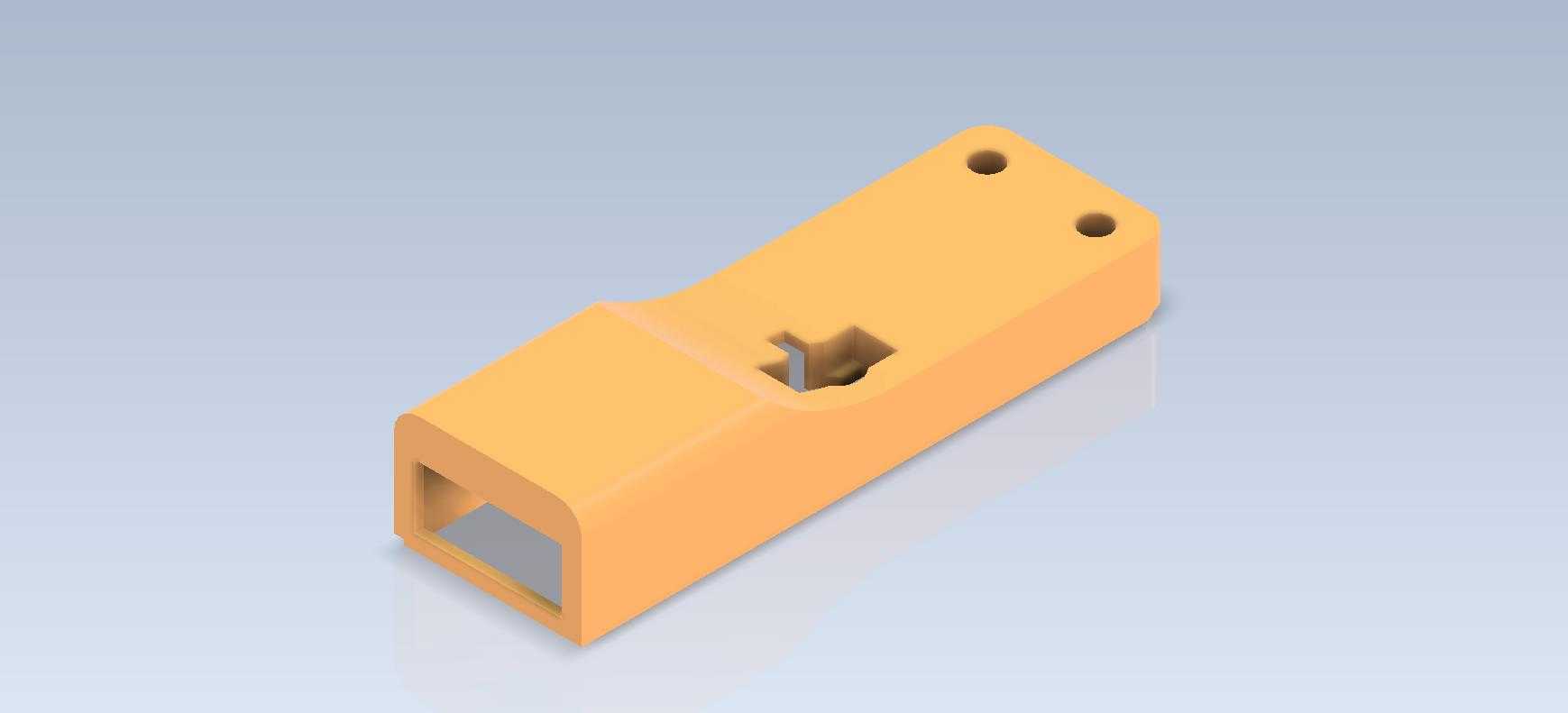

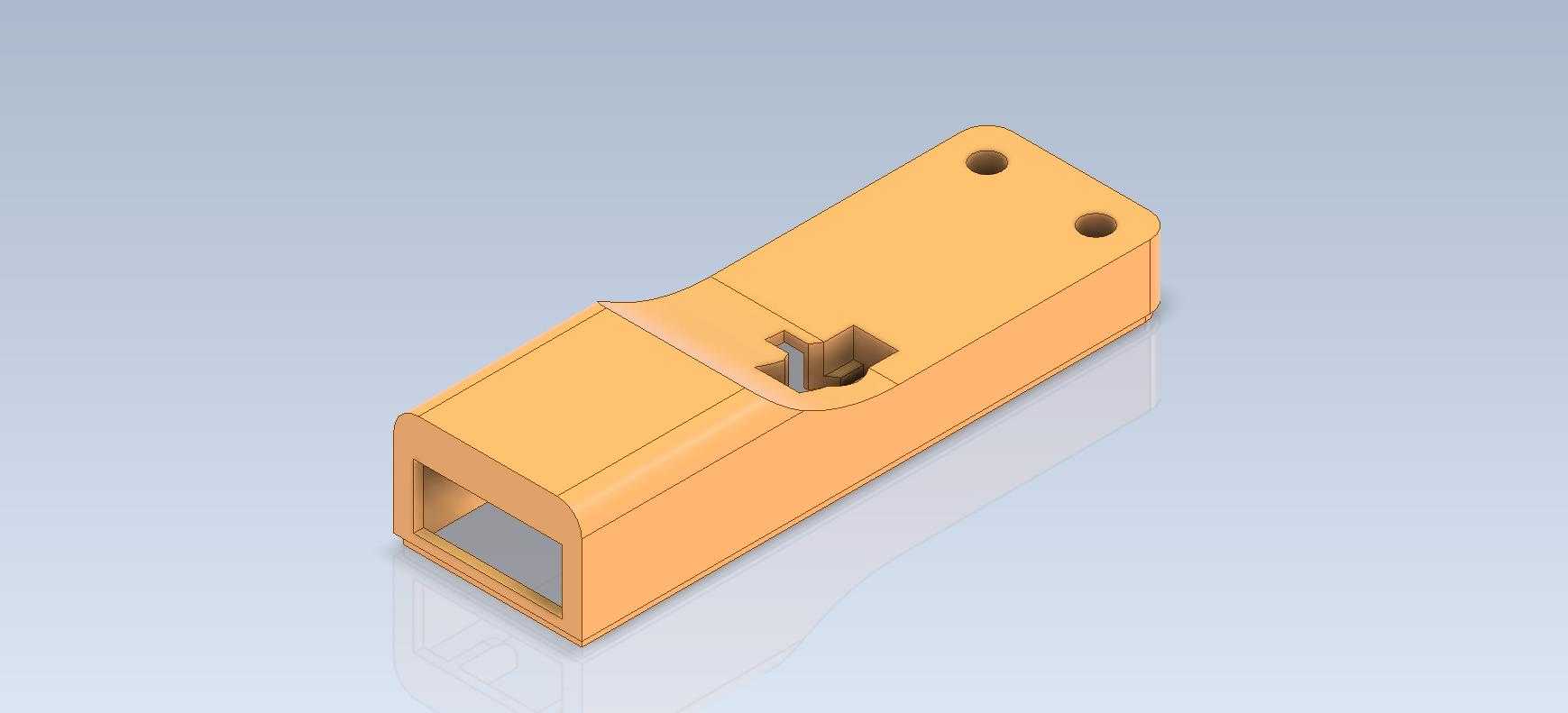

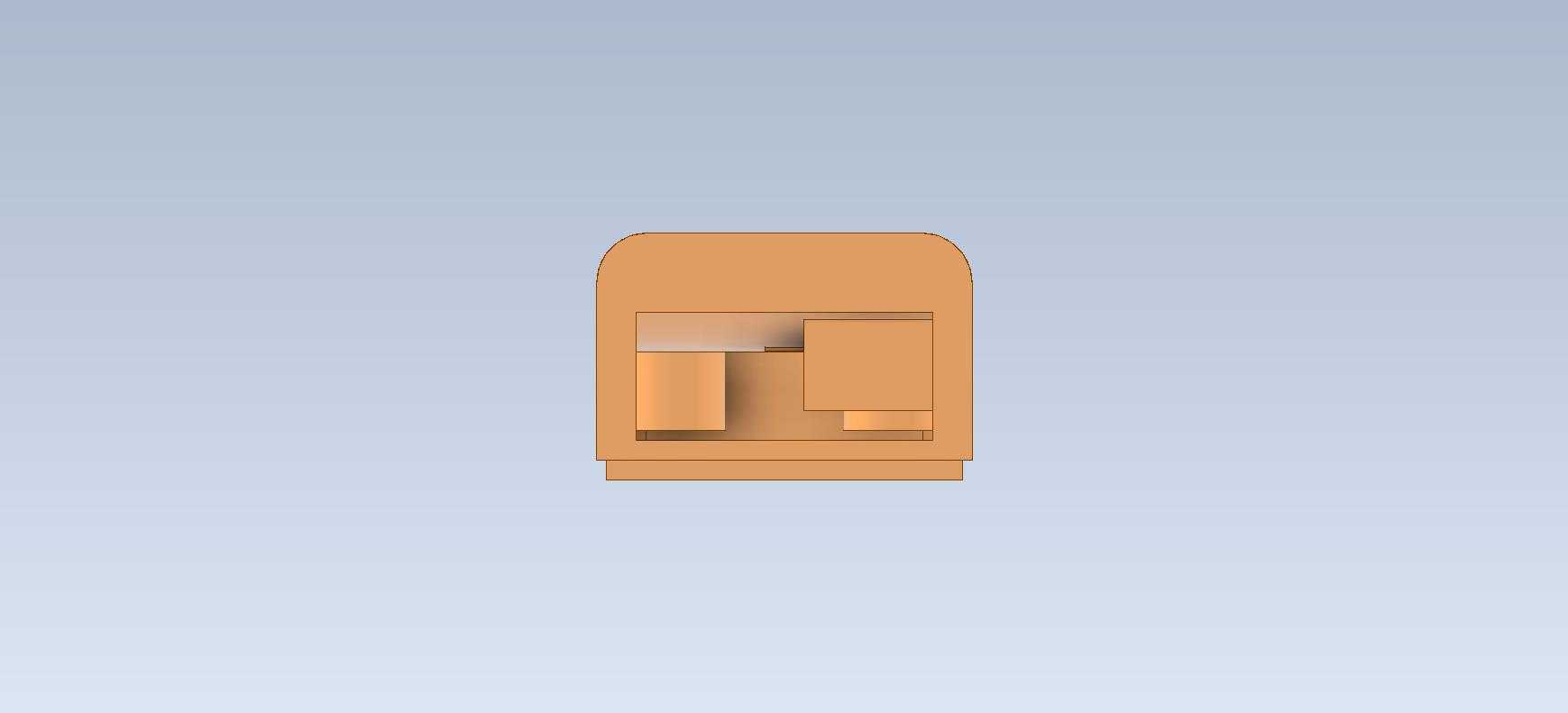

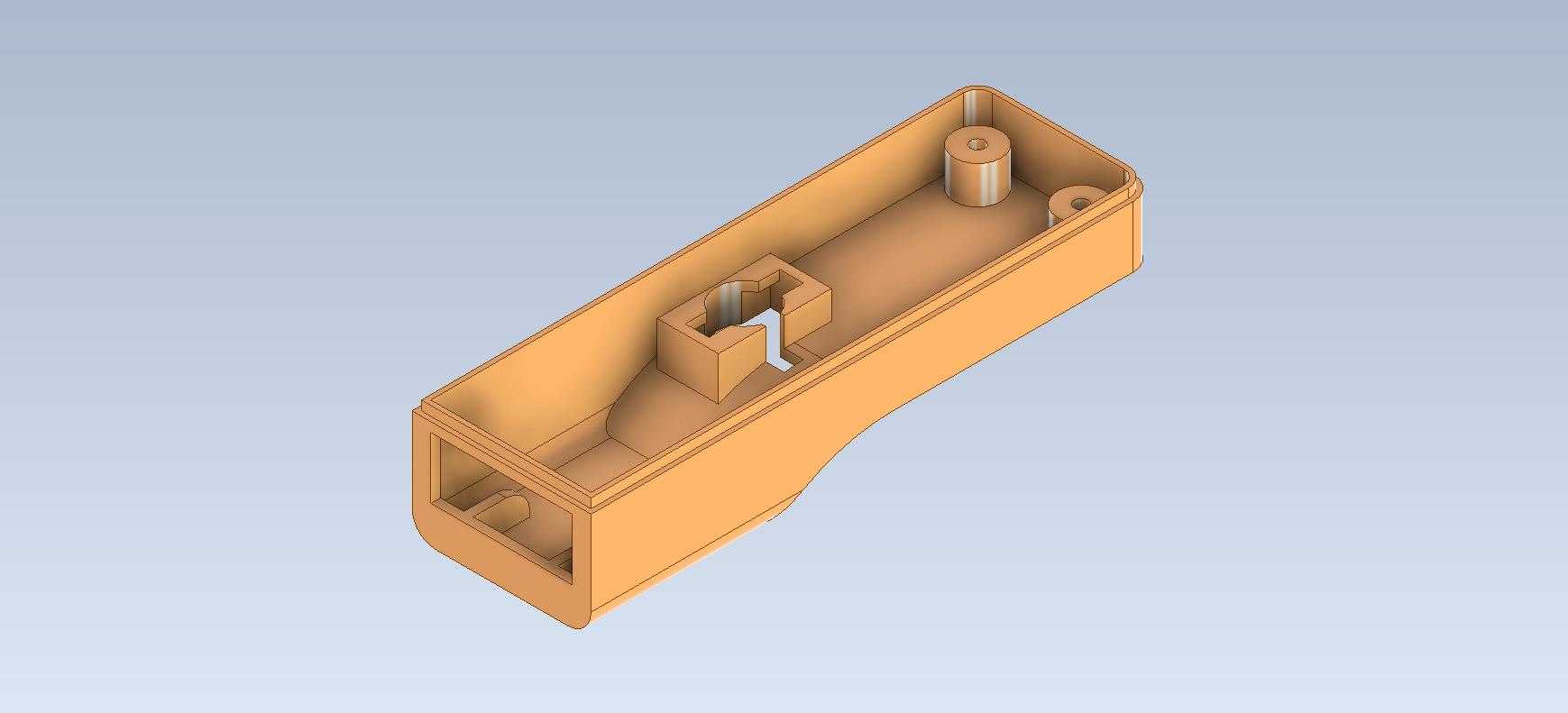

　　从结构特性来看，零件主体为长方体构型，一端设置有贯通的方形通孔，这个通孔并非单纯的减重设计，实际使用中可以穿过方形传动杆或是定位销，实现基座与杆类零件的周向固定，避免连接后出现相对转动；零件上表面靠近中部的位置开有非对称的异形凹槽，槽内带有凸起的卡位结构，这个结构是整个零件的功能核心，它可以匹配对应形状的卡扣式功能件，比如传感器安装支架、小型行程开关的固定座，安装时只需要将对应部件卡入槽内，依靠槽壁的凸起实现卡位，不需要额外拧入过多螺丝，能大幅缩短工位调整时的拆装时间。零件远离方形通孔的一端设置有两个同轴度要求不高的圆形通孔，这两个孔是基座的安装固定孔，使用时可以穿过内六角螺丝将基座固定在设备的安装面板或是型材架上，两个孔的间距经过适配，刚好匹配常用的20系列、30系列铝型材的安装孔距，不需要额外制作转接板就能直接安装，降低了配套成本。

　　设计这类零件的时候，首先要明确安装边界的约束，零件的整体长度要控制在适配安装空间的范围内，避免过长导致与相邻运动部件发生干涉，主体的宽度和高度要匹配所连接杆件的截面尺寸，方形通孔的尺寸公差要控制在合理范围，间隙过大会导致连接后晃动，间隙过小则会造成杆件装配困难，通常采用基孔制的间隙配合，既能保证装配顺畅，又能控制径向的窜动量。异形槽的设计需要重点考虑卡位的可靠性，槽内凸起的高度不能过高，否则会导致卡扣件装入困难，也不能过低，否则受振动后容易出现松脱，通常凸起高度设置在1.5mm到2mm之间，同时槽的入口处要做微小的倒角，方便卡扣件顺利导入槽内。两个安装孔的位置要避开零件内部的应力集中区域，孔边到零件侧壁的距离要大于孔径的1.5倍，避免锁螺丝的时候零件侧壁出现开裂，尤其是如果零件采用ABS塑料或是尼龙材质加工的时候，这个壁厚要求必须满足，否则长期受螺丝锁紧力的作用很容易出现孔边碎裂的问题。

　　从加工工艺的角度来看，这个零件如果采用金属材质加工，比如6061铝合金，只需要通过普通的数控铣床就能完成所有特征的加工，先铣削外形到尺寸，再加工两端的孔位，最后铣削中部的异形槽，加工过程中不需要特殊的刀具，普通的立铣刀、钻头就能完成所有工序，加工成本低，周期短；如果采用塑料注塑成型，模具结构也十分简单，没有复杂的抽芯结构，只需要在异形槽的位置设置一个小的镶件就能完成成型，适合批量生产。在实际建模练习的时候，需要重点注意各个特征之间的位置约束，两个安装孔的中心连线要与零件的长度方向平行，异形槽的对称面要与零件的中心面重合，方形通孔的内壁要与零件的外壁保持平行，这些位置约束是保证零件后续能顺利装配的基础，很多初学者在建模的时候容易忽略这些几何约束，导致后续装配的时候出现干涉、无法对齐的问题。另外零件的所有棱边都做了微小的圆角处理，不是尖锐的直角，这一方面是为了避免加工后出现锋利的边角划伤操作人员，另一方面也能减少热处理或是注塑过程中的应力集中，提升零件的使用寿命，这些细节虽然不影响主要功能，但却是实际工程设计中必须考虑的点，也是区分练习模型和实际生产用零件的关键细节。
