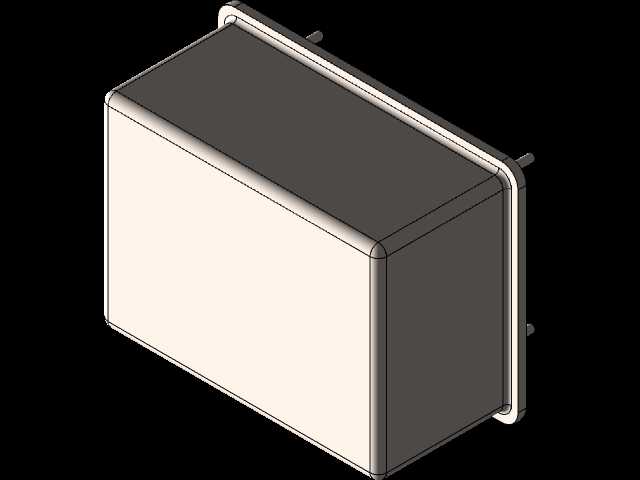

直插式有源晶振封装结构三维建模

　　在工业控制板卡、通讯终端设备、嵌入式硬件开发场景中，直插式有源晶振是为电路提供基准时钟频率的核心无源配套元件，其封装结构的建模精度直接影响PCB布局阶段的干涉校验、安装孔位匹配以及后期生产环节的波峰焊治具设计。本次建模的晶振采用全金属屏蔽封装结构，外壳采用冲压成型的马口铁材质，表面做哑光镀镍处理，既可以隔绝外界电磁信号对内部振荡电路的干扰，也能避免内部晶振片的谐振信号向外辐射影响周边敏感器件。

　　从结构设计逻辑来看，该晶振采用长方体一体化封装思路，外壳主体为拉深成型的矩形罩体，边缘做小圆角过渡处理，避免生产转运过程中锐边划伤操作人员或划破PCB表面阻焊层；底部采用绝缘耐温的环氧基板作为承载基座，基座上冲压固定四个引出引脚，引脚沿基座短边两侧对称排布，引脚伸出长度、直径以及引脚间距完全符合行业通用的直插元件安装规范，可直接适配标准2.54mm间距的PCB通孔设计，无需额外定制开孔。建模过程中对引脚的成型角度做了精准还原，引脚靠近基座位置做了90度弯折限位，安装时可直接抵靠PCB板面实现高度方向的定位，避免焊接过程中元件倾斜、浮高导致的焊接不良问题。

　　从安装边界维度考量，该晶振的整体外形尺寸适配常规板卡的元件高度限制，外壳顶面与周边元件的安全间隙预留符合电磁兼容设计要求，建模时对外壳与基座的配合公差做了合理还原，金属罩与基座的扣合位置做了卷边收口结构，既可以提升封装的机械强度，也能实现内部空腔的密封效果，避免生产过程中的助焊剂蒸汽、清洗液渗入内部腐蚀晶振晶片与振荡电路。在实际设备应用中，这类晶振广泛用于工业PLC主控板、数控机床的伺服驱动控制板、通讯交换机的时钟模块、老式工控主板的时钟电路中，相比贴片晶振，直插式封装的机械抗振性能更强，更适合在有一定振动冲击的工业设备场景下使用，焊接后的引脚与PCB孔位的结合强度更高，长期运行不易出现虚焊、脱落问题。

　　建模时对内部结构的装配关系做了合理简化，但保留了所有外部安装相关的关键特征：包括外壳表面的平整度、引脚的位置度公差、基座与金属罩的配合台阶，这些特征在做PCB装配仿真、结构干涉检查时都是必须的校验项。比如在做板卡整体结构布局时，需要校验晶振外壳与周边散热片、电容、接插件的间隙是否满足安规要求，引脚长度是否会超出板卡背面的元件高度限制，是否会与机箱内部的走线槽、支撑柱产生干涉；在做波峰焊工艺仿真时，引脚的伸出长度、直径直接影响焊盘的吃锡量与焊接可靠性，建模时对这些细节的精准还原可以帮助硬件工程师在设计阶段就规避后期生产组装的潜在问题。

　　不同于普通无源晶振的两引脚设计，该有源晶振内部集成了振荡电路与稳压模块，四个引脚分别对应电源、地、时钟输出、使能控制功能，建模时虽然没有还原内部电路结构，但对引脚的排布顺序做了准确对应，方便硬件工程师在做3D布局时快速识别引脚方向，避免生产时元件插反导致的电路损坏。外壳的金属屏蔽层在建模时也做了单独的实体分层，在做电磁兼容仿真时可以直接赋予金属材质属性，模拟屏蔽层对外界电磁干扰的衰减效果，为板卡的EMC设计提供准确的结构模型支撑。
