薄型带磁感应方形气缸三维结构设计

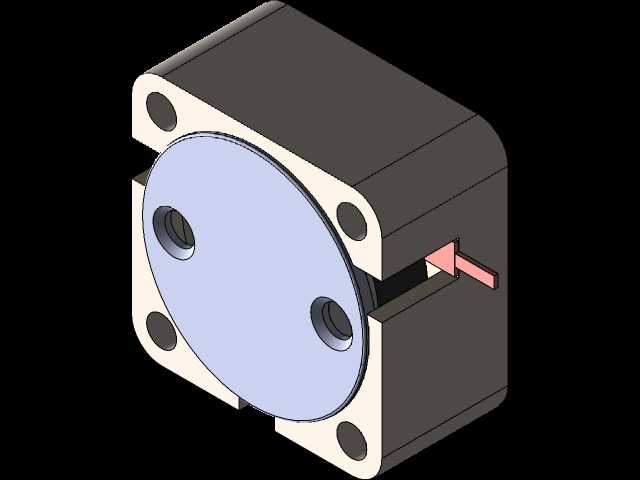

　　这款方形薄型气动执行元件的结构设计，核心围绕紧凑安装空间下的直线往复驱动需求展开，在自动化产线的夹具驱动、工位挡停、小件推料场景中适配性极强。从结构布局来看，主体采用方形截面的缸体设计，相比同行程的圆形气缸，方形缸体可直接通过缸体本身的安装孔实现贴装固定，不需要额外加装安装附件，能大幅压缩安装占用的空间，尤其适合在半导体分选设备、小型装配工位、3C产品检测治具这类布局紧凑的设备内部使用。缸体前端的端盖通过四个角位的内六角安装孔与缸体锁紧，端盖与缸体之间设置有密封槽，内置静密封胶圈保证缸腔的气密性，端盖中心位置为活塞杆伸出孔，孔内设置有导向环与轴用密封圈，既可以为活塞杆提供稳定的径向支撑，避免活塞杆伸出时出现偏磨，

　　也能防止缸内压缩空气从活塞杆位置泄漏。缸体侧面开设的窄槽为磁性开关安装位，槽内可嵌入固定磁感应开关，当活塞内置的磁环随活塞运动到对应位置时，磁感应开关即可触发信号，反馈活塞的伸出与缩回位置，不需要额外加装机械行程开关，进一步简化了外围检测元件的安装布局，也避免了机械撞块带来的磨损与位置偏差问题。从安装边界来看，这款气缸的整体轴向尺寸远小于标准气缸，同行程下轴向长度仅为标准气缸的三分之一左右，端盖上的四个安装孔采用对称分布设计，安装孔的位置公差控制在±0.02mm范围内，可直接与设备安装板上的定位孔配合，保证安装后活塞杆的伸出方向与负载运动方向同轴，避免侧向力作用在活塞杆上导致密封件过早磨损。活塞部分采用整体式结构，

　　活塞外圆设置有双向动密封件，可承受0.1-1.0MPa的工作气压，活塞中心与活塞杆采用过盈压装配合，保证连接强度，活塞杆伸出端设置有内螺纹孔，可根据实际使用需求安装不同类型的连接头，比如浮动接头、推料头、压头，适配不同的负载连接需求。在设计过程中，缸体的内壁粗糙度控制在Ra0.8以下，降低活塞运动时的摩擦阻力，同时减少密封件的磨损量，提升元件的使用寿命；方形缸体的四个棱边做了R角过渡处理，既可以避免安装时锐边划伤操作人员，也能减少应力集中，提升缸体的结构强度，在承受1.5倍额定气压的耐压测试时不会出现变形或开裂问题。侧面的磁性开关安装槽采用T型槽结构，磁感应开关可沿着槽体任意调整位置，

　　用户可根据实际需要的行程触发位置灵活调整开关的固定位置，不需要对气缸本身做任何二次加工，适配不同工位的行程检测需求。这类薄型气缸在实际使用中，通常搭配二位五通电磁阀使用，通过电磁阀的换向控制压缩空气的进出方向，实现活塞杆的伸出与缩回动作，由于整体结构紧凑、安装方式灵活，在多工位转盘设备、小型机械手末端执行器、工装夹具的夹紧机构中应用十分广泛。建模过程中对所有配合面的公差做了合理设定，比如端盖与缸体的配合采用H7/h6的间隙配合，既保证装配时的便利性，也能保证配合位置的密封性能；活塞杆与端盖导向孔的配合采用H8/f7的间隙配合，保证活塞杆运动顺畅无卡滞，同时不会因为间隙过大导致密封件偏磨。另外，缸体上的进出气口采用标准内螺纹接口，可直接搭配标准气动快插接头使用，不需要额外转换接头，减少了气路连接的附件数量，也降低了气路泄漏的风险。
