日本三丰2046-S型指针式百分表三维建模

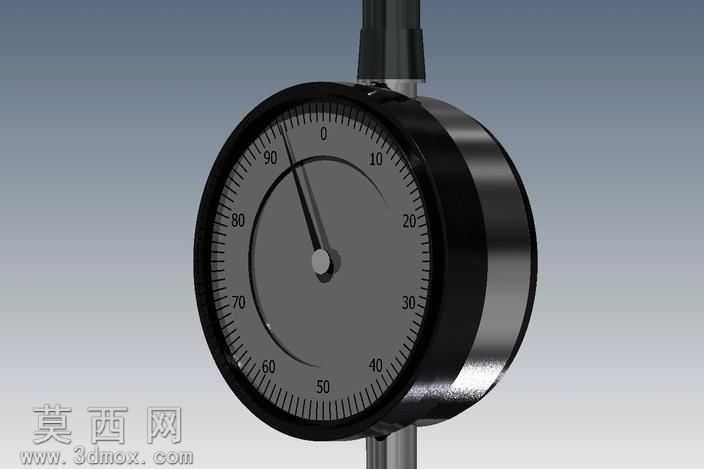

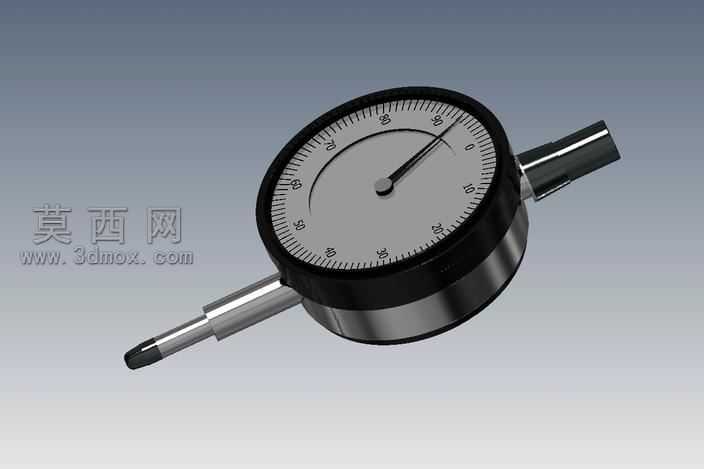

本模型为日本三丰2046-S型机械式百分表的三维数字化建模成果，建模过程以还原实物的精密结构与外观特征为核心目标，采用Autodesk Inventor软件完成全参数化建模流程。建模初期先对百分表的整体结构进行拆解分析，将其划分为表壳主体、表盘刻度组件、指针传动机构、测杆滑移组件、夹持柄五个核心模块，遵循从基础特征到细节特征的建模逻辑逐步搭建。首先构建表壳的回转体基础特征，通过旋转命令生成表壳的圆柱主体与边缘凸台结构，对表壳表面的哑光黑色涂层质感进行材质参数调试，设置低反光度的漫反射材质属性，还原实物表壳的防滑耐磨质感；表壳侧方的夹持柄采用拉伸与倒角组合命令完成，还原其圆柱夹持面与端部的锥度过渡结构，金属部分赋予高抛光的镀铬材质，调整反射率与粗糙度参数模拟真实金属的镜面反光效果。测杆组件建模重点还原滑移配合结构，测杆主体为阶梯轴结构，通过多段旋转命令生成不同直径的轴段，测头部分采用硬质合金材质参数设置，还原其耐磨的深色金属质感，测杆与表壳配合的滑移部位预留合理的装配间隙，还原实物的活动结构特性。表盘组件建模时，先绘制环形的刻度基准面，通过环形阵列命令生成均匀分布的刻度线，区分长刻度、短刻度的长度与线宽参数，对应0-100的分度值刻度标识，表盘基底采用白色哑光材质，刻度线采用黑色高对比度材质，保证刻度标识的清晰辨识度；指针部分采用薄片拉伸特征制作，还原指针的锥形针尖与尾部配重结构，赋予烤蓝钢针的深色金属材质，指针与中心转轴的配合结构做同轴度约束，还原指针绕轴旋转的运动特性。建模过程中对各零部件的装配关系进行严格约束，测杆的轴向滑移、指针的周向旋转均按照实物的传动逻辑设置运动副，可模拟测杆伸缩带动指针转动的测量动作；渲染阶段采用三点布光方案，主光源模拟室内柔光环境照亮表盘正面，辅助光源勾勒表壳金属边缘的轮廓光，背景采用渐变灰色调突出百分表主体结构，最终渲染效果清晰展现百分表的精密外观与结构细节，可用于量具结构教学、测量设备装配模拟、工业产品展示等场景。
