日常饮用塑料汽水瓶结构设计方案

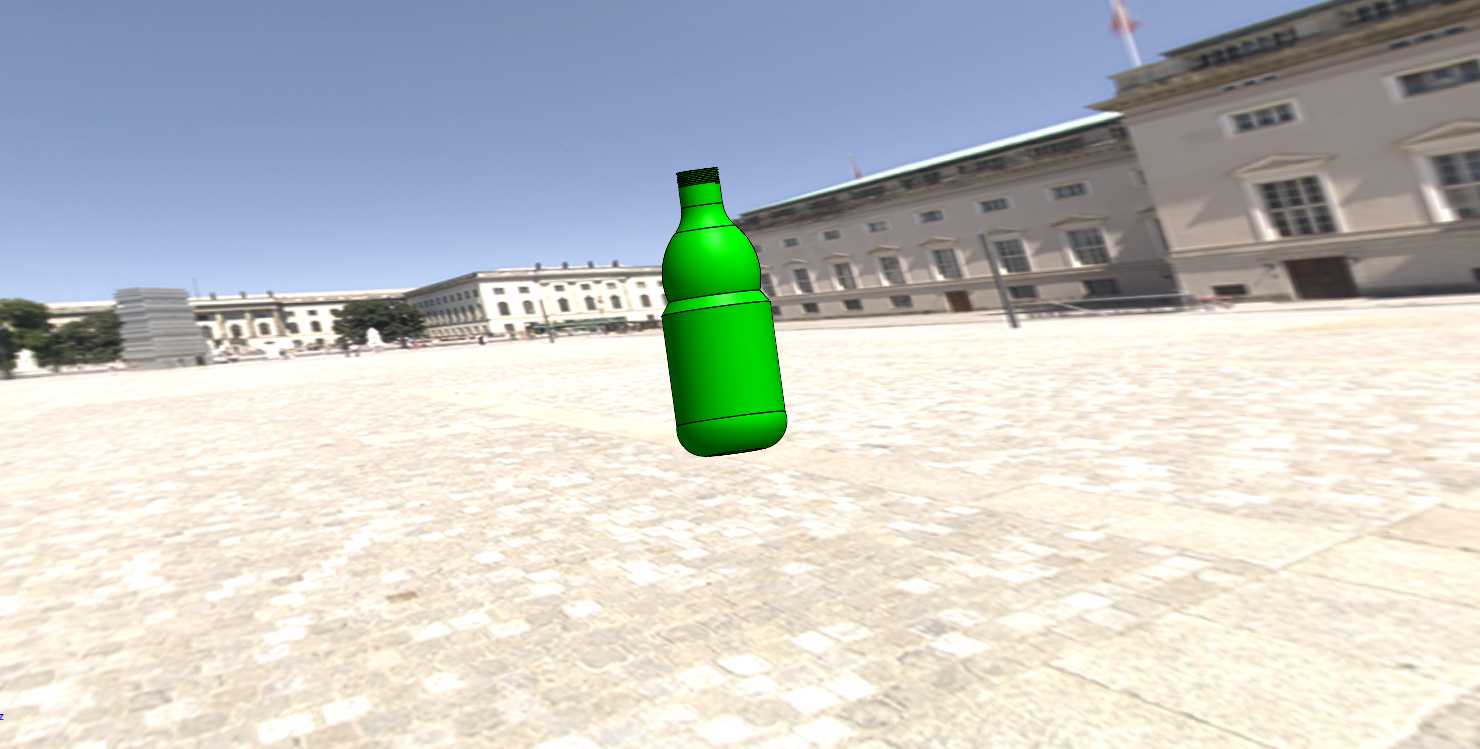

　　这款瓶体结构的设计，最初是围绕日常便携饮用场景展开的，日常通勤、户外出行、商超零售的饮料陈列都是它的核心应用场景，需要兼顾手持握持的舒适度、灌装生产的适配性、运输堆叠的结构强度，还有饮用时的流体顺畅度。从结构设计逻辑来看，瓶身整体采用回转体基础构型，没有突兀的棱角结构，一方面是适配吹塑成型的工艺特性，减少成型过程中壁厚不均、应力集中的问题，另一方面回转体结构在自动化灌装线上的输送、定位、旋盖工序中适配性更强，不需要额外做定向定位结构就能顺畅完成产线流转。瓶身中部做了两道环形内凹的加强筋结构，这部分结构不是随意设置的：日常手持握持的时候，手指刚好可以卡在这两道环筋位置，增加握持摩擦力，避免瓶身沾水或者手上有汗的时候打滑；

　　同时这两道环筋相当于给薄壁瓶身加了两道环形加强肋，在空瓶运输堆叠、满瓶仓储堆码的时候，能大幅提升瓶身的轴向抗挤压能力，避免薄壁瓶身因为上层堆载出现凹陷变形，尤其是碳酸饮料灌装后内部有正压，环筋结构还能平衡内部压力带来的瓶身鼓胀变形，让瓶身外观始终保持规整状态。瓶肩位置采用平滑的大圆弧过渡，没有直角转折，一方面是避免吹塑成型时转角位置壁厚过薄导致的强度不足，另一方面在倾倒饮料的时候，圆弧过渡的瓶肩能让流体顺着瓶壁顺畅流出，不会因为直角结构产生流体紊流，导致饮用时饮料溅出。瓶口位置采用标准的螺纹接口结构，尺寸匹配市面通用的碳酸饮料瓶盖，不需要开模定制专用瓶盖，能直接适配现有灌装产线的旋盖设备，也方便消费者日常饮用时反复开合密封，

　　瓶口的内径尺寸经过测算，刚好能满足正常饮用时的流体流量，不会因为口径太小导致饮用时需要大力吸吮，也不会因为口径太大导致流量过猛呛到。瓶底位置采用内凹的花瓣式结构，这部分结构主要是解决两个工程问题：一是碳酸饮料灌装后内部存在正压，平底结构容易因为内部压力向外鼓凸，导致瓶身放置不稳，内凹的花瓣底能把内部压力均匀分散到几个支撑脚位置，保证瓶底始终保持平整，放置在平面上不会出现晃动；二是花瓣式的凸起结构能增加瓶底的结构刚度，在灌装线输送过程中，瓶底和输送链板接触的时候，不会因为输送过程中的碰撞、挤压出现凹陷变形。从尺寸边界来看，瓶身的最大外径控制在68mm以内，这个尺寸刚好适配成年男性手掌的握持跨度，单手握持的时候手指能完全环抱住瓶身，

　　不会因为瓶身太粗导致握持费力；整体高度控制在230mm左右，能适配常规的自动售货机货道尺寸，也能放进普通背包的侧袋、车载杯架这些日常携带的空间；瓶口的螺纹外径采用标准的28mm口径，和市面主流的瓶装饮料瓶口通用，后续如果要做衍生款的瓶型，只需要调整瓶身的高度和环筋位置，不需要重新修改瓶口和瓶盖的匹配结构，能大幅降低衍生产品的开模成本。在壁厚设计上，瓶身主体的壁厚控制在0.3mm到0.4mm之间，瓶肩、瓶底这些受力位置的壁厚适当加厚到0.5mm左右，在保证结构强度满足堆码、跌落测试要求的前提下，尽可能减少原材料的用量，降低单瓶的材料成本，同时也符合轻量化包装的设计趋势。做结构校核的时候，重点测算了满瓶状态下从1.2米高度自由跌落至水泥地面的结构强度，环筋和瓶底的花瓣结构能有效分散跌落时的冲击应力，避免瓶身出现开裂漏液的情况；另外也测算了瓶身的轴向承压能力，满瓶状态下能承受5kg以上的轴向压力，满足常规仓储堆码5层的载荷要求，不会出现下层瓶身被压变形的问题。
