方程式赛车钢管桁架式车架结构设计

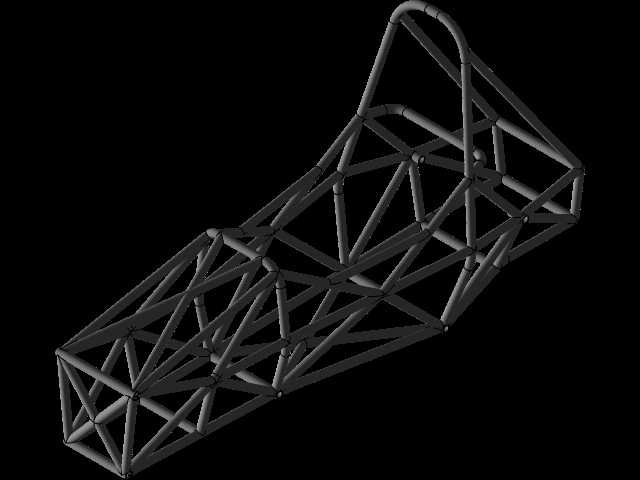

　　这套空间桁架式承载结构是方程式赛车的核心承载基体，也就是赛事领域常说的钢管车架，整套结构完全围绕大学生方程式赛事的整车布置需求搭建，所有杆件的排布逻辑都优先满足赛事实战中的受力传递要求。从实际赛事应用场景来看，这类车架需要承接整车所有子系统的安装载荷，包括前后悬架的硬点连接、动力总成的悬置固定、转向机构的安装定位、制动系统的管路排布、座椅与安全装备的安装空间，同时还要满足碰撞工况下的能量吸收要求，在正面、侧面碰撞时通过杆件的有序溃缩吸收冲击能量，为舱内驾驶员留出足够的生存空间。

　　设计过程中首先确定的是核心硬点边界，整车轴距按照赛事常规布置设定在1600mm左右，前轮距1200mm、后轮距1150mm，车架前端预留出前悬摇臂、转向拉杆的安装点位，杆件交汇的节点位置完全匹配悬架硬点坐标，避免硬点悬空带来的局部应力集中；车架中部的驾驶舱区域严格按照人机工程尺寸留出空间，横向宽度在肩部位置达到550mm，保证驾驶员佩戴头盔、穿戴赛车服后有足够的操作空间，纵向长度从踏板安装面到座椅靠背的距离预留900mm，适配不同身高的参赛选手操作踏板与方向盘。车架后部的动力舱区域按照后置后驱的布置逻辑，预留出发动机、差速器、排气系统的安装空间，后部杆件的排布特意避开了传动半轴的运动轨迹，同时为冷却系统的散热器留出了通风安装位。

　　杆件选型上全部采用薄壁合金钢管，主承力环、前环这些核心防滚结构采用直径32mm、壁厚2.5mm的高强度钢管，斜向支撑的腹杆采用直径25mm、壁厚2mm的同材质钢管，所有杆件之间的连接都采用相贯线切口后满焊的工艺，节点位置尽量保证多根杆件轴线交汇于同一点，减少焊接节点的附加弯矩。整个桁架的三角形排布逻辑贯穿全车架，不管是侧面的垂直受力面、水平面的纵向受力面还是横截面的抗扭结构，都通过三角形的稳定结构来消除框架的自由度，不需要额外加装大尺寸的覆盖承力板，就能让整车抗扭刚度达到每度3000N·m以上，完全满足赛事中高速过弯、颠簸路面行驶的刚度需求，避免车架变形导致的悬架定位参数偏移。

　　从安装边界来看，车架底部预留了四块厚度6mm的安装垫板，用来固定整车的底部护板与电池、电控部件的安装支架，车架顶部的防滚环位置预留了安全带安装的加强板，焊接点位置做了局部加厚处理，能够承受赛事规则要求的15kN以上的安全带拉力。车架前端的防撞结构采用了渐进式溃缩的杆件排布，最前端的三根斜杆在受到正面冲击时会按照预设的顺序折叠变形，不会直接侵入驾驶舱区域；侧面的防撞杆件采用了双层排布，外侧的斜杆在受到侧面撞击时首先变形吸能，内侧的主结构杆保持完整，保护驾驶员的躯干与腿部空间。

　　实际建模过程中，所有杆件的相贯线都做了精准的切口匹配，不存在杆件之间虚接、错位的问题，每一个焊接节点的位置都预留了足够的焊接操作空间，不会出现焊枪无法到达的死角，方便实际加工时的焊接作业。整个车架的重量控制在32kg左右，在满足刚度、强度要求的前提下尽可能做了轻量化处理，多余的非承力杆件全部剔除，所有斜撑的角度都经过受力优化，避免出现角度过小导致的杆件失稳问题。这套结构除了用于方程式赛事的赛车搭建，也可以作为小型单人越野车辆、特种作业低速车辆的承载结构参考，其空间桁架的设计逻辑同样适用于需要高刚度、轻量化承载需求的定制化移动设备底盘设计。
