CA6140车床用圆形带齿气体分配盘结构

　　这款盘类气路元件主要适配CA6140型普通车床的气动控制回路，在车床的气动夹紧、自动进给气路切换环节承担气路通断与介质分配的核心作用，是车床气动辅助系统里的关键执行配套零件。从实际应用场景来看，CA6140车床在完成工件装夹、主轴变速辅助动作、尾座套筒气动顶紧这类工序时，需要稳定的气路分配结构来实现不同气路的通断切换，避免不同压力等级的气路出现串气、泄压问题，保障气动执行元件的动作精度与响应速度。

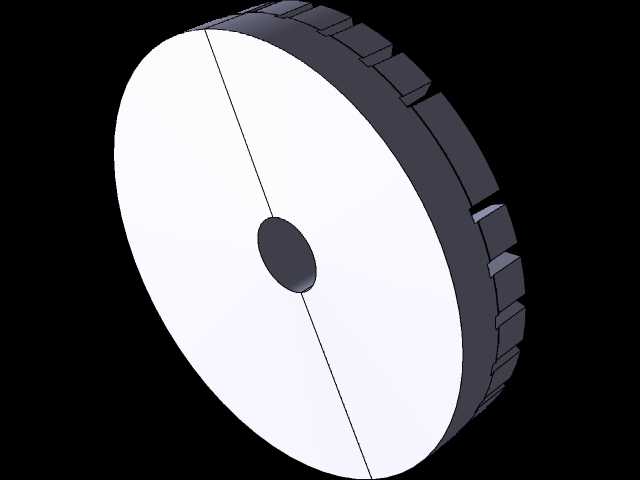

　　从结构设计思路来看，该零件采用圆盘式主体结构，中心设置同轴通孔作为主进气通道的安装定位基准，圆盘外圆周均匀分布矩形齿结构，这类齿结构并非传动用途，而是用于和外部的拨叉、定位销配合，实现盘体的周向转动定位，当盘体转动到不同角度位置时，盘体上预置的气路槽会对应接通不同的出气支路，完成气路的切换动作。盘体的两个端面均采用高精度平面加工要求，装配时与两侧的密封端盖紧密贴合，端面平面度公差控制在0.02mm以内，避免气路工作时出现端面泄漏，保障气路系统的压力稳定。

　　从功能特性上看，该零件的气路槽采用对称式布局，中心主进气孔与盘面上的径向气槽连通，当盘体转动到对应工位时，径向气槽会与端盖上对应的出气孔对齐，将压缩空气输送到对应的气动执行元件端；外圆周的齿槽采用等距分布设计，每个齿槽对应一个气路工位，齿槽的定位精度直接决定气路接通的重合度，设计时齿槽的位置度公差控制在0.05mm以内，避免出现气路半接通导致的流量不足、压力损失问题。零件的厚度尺寸根据车床气动阀组的安装腔体深度匹配，装配后盘体在腔体内可灵活转动，无卡滞、旷量问题，端面与端盖的配合间隙控制在0.01-0.03mm之间，既保证转动灵活性，又能实现端面密封效果。

　　从安装边界来看，该零件的外径尺寸与CA6140车床气动分配阀的腔体内径采用间隙配合，配合公差选用H7/g6，装配时可直接推入腔体，无需额外修配；中心通孔与阀组的中心定位轴采用间隙配合，保证盘体转动时的同轴度，避免转动过程中出现偏磨导致的密封失效。外圆周的齿槽深度根据配套拨叉的插入深度设计，保证拨叉卡入齿槽后有足够的驱动接触面积，转动时不会出现脱齿、打滑问题。在实际车床运维过程中，这类气路分配盘属于易损配件，长期使用后端面会出现磨损、划痕，导致气路泄压，更换时需要保证新件的齿槽位置、气槽布局与原件完全一致，否则会出现气路动作错乱，影响车床的正常气动功能。

　　在建模过程中，该零件的建模逻辑优先保证装配基准的准确性，首先建立中心轴线作为所有特征的定位基准，先拉伸生成圆盘主体，再绘制中心通孔特征，之后在端面绘制径向气槽的轮廓进行切除，最后在外圆周绘制齿形轮廓，通过阵列特征生成均匀分布的外齿结构。建模时所有特征的尺寸公差、形位公差都需要在工程图中明确标注，尤其是端面平面度、齿槽位置度、气槽的位置尺寸，这些参数直接决定零件装配后能否正常实现气路分配功能。对于车床这类通用金属切削设备来说，气动系统的稳定性直接影响工件装夹的可靠性与加工辅助动作的效率，这类看似不起眼的盘类零件，实际上是保障气动系统正常运行的核心结构件，设计时需要充分考虑零件的耐磨性、密封性能与定位精度，才能满足车床长期连续加工的使用需求。
