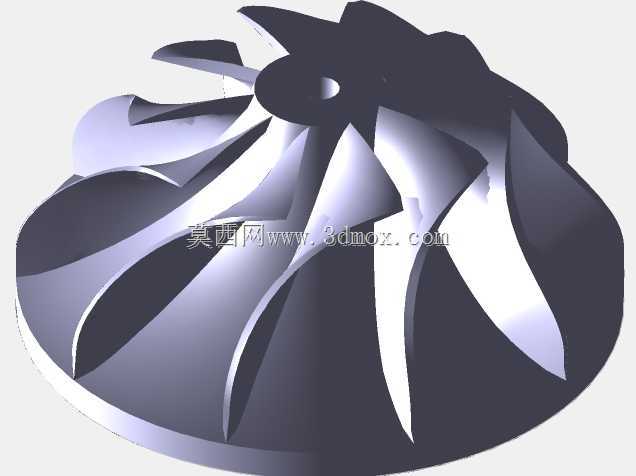

CA6140机床用离心式涡轮叶轮结构

　　该涡轮叶轮为CA6140普通车床配套的流体驱动核心构件，在机床冷却系统、主轴箱润滑供油回路中承担动能转换作用，依靠自身高速旋转时的叶片曲面导向，将流体介质的压力能与动能完成定向转换，驱动冷却润滑液在封闭回路内形成稳定循环流量，保障主轴轴承、进给导轨等高速摩擦副在持续切削工况下获得充足的介质冲刷，带走切削过程传入机床结构的热量，同时带走金属磨屑避免摩擦副出现磨粒磨损。从结构设计逻辑来看，该叶轮采用后弯式叶片构型，叶片型线沿轮盘径向呈空间扭曲分布，进口段叶片前缘做了小圆角修型，能够降低介质进入叶轮流道时的冲击损失，避免入口处出现涡流区引发的振动与噪声；叶片出口段与轮盘外缘保持固定倾角，可在额定转速下输出稳定的压头，

　　匹配CA6140车床冷却润滑系统的管路阻力特性，不会出现流量随管路背压波动大幅跳变的问题。轮盘中心设置的安装孔采用基孔制配合公差，可直接与驱动电机的输出轴完成装配，孔端加工有定位沉台，装配时可与轴肩贴合完成轴向定位，无需额外加装调整垫片即可保证叶轮的轴向窜动量控制在允许范围内，避免运转过程中叶轮与泵壳内壁发生刮蹭。轮盖侧的曲面与叶片外缘光滑过渡，减少了流道内的流动阻力，整体流道截面沿介质流动方向呈渐变收窄趋势，能够对介质形成持续的加速作用，避免流道内出现介质滞留区，长期运转时不会在流道内壁形成积垢，降低维护清理的频次。在安装边界层面，该叶轮的外径尺寸匹配CA6140车床冷却泵的泵腔内径，装配后叶片外缘与泵壳内壁的径向间隙控制在0.

　　2mm至0.3mm区间，该间隙值既可以避免加工装配误差导致的运转碰擦，又能将间隙泄漏量控制在较低水平，保证泵组的容积效率维持在设计区间内；叶轮的轴向总厚度适配泵腔的轴向安装空间，装配后不会与泵体的密封端盖发生干涉，可适配原有标准机械密封的安装尺寸，替换原有老化叶轮时无需改动泵体其他结构，直接完成换装即可恢复冷却润滑系统的额定工作性能。从实际应用场景出发，该叶轮除适配CA6140车床的冷却润滑系统外，也可在同规格的通用小型离心泵、风机类产品中作为通用替换构件使用，其叶片曲面的曲率设计兼顾了效率与结构强度，轮盘与叶片的连接位置做了圆弧过渡处理，消除了直角连接带来的应力集中问题，在额定转速下长期运转时，

　　叶片根部的交变应力处于材料许用应力范围内，不会出现疲劳断裂的失效问题。建模过程中对叶片的型线做了连续曲率校验，保证整个叶轮流道的曲面光滑无突变，介质在流道内流动时不会出现局部流速骤变引发的压力脉动，可降低泵组运转时的流体噪声，改善机床操作工位的声环境水平。轮盘背面做了减重凹腔设计，在保证结构刚度满足要求的前提下降低了叶轮自身的转动惯量，驱动电机启动时的启动转矩更小，可缩短电机启动到额定转速的时间，同时降低空载运转时的能耗水平。
