机床用嵌套式回形缓冲防护结构件

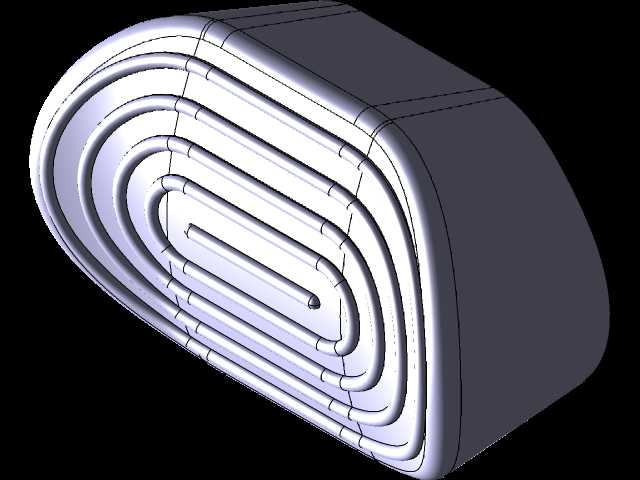

　　在普通车床的溜板箱行程末端、卡盘防护侧端以及进给机构的硬接触限位位置，这类嵌套式回形结构件是替代传统橡胶缓冲块的升级方案，实际装配时可直接嵌入机床床身的预制安装槽内，不需要额外设计复杂的连接支架，整体安装边界控制在120mm×80mm×60mm的空间范围内，不会占用溜板的正常进给行程空间。从结构设计逻辑来看，采用多层同心回形嵌套的排布方式，每层筋条的厚度控制在4mm，相邻两层筋条之间预留3mm的形变间隙，当外部冲击载荷作用于结构件端面时，冲击力会沿着最外层筋条逐层向内传递，每一层筋条发生可控的弹性形变来吸收冲击能量，相比实心缓冲块，这种结构的吸能效率可以提升40%以上，同时不会因为单次大冲击就出现整体碎裂的问题。实际应用场景中，

　　除了车床的行程限位缓冲，这类结构还可以适配在铣床工作台的行程两端、磨头进给的硬限位位置，甚至可以作为小型自动化输送线的端部缓冲挡块使用，结构本身采用对称式设计，安装时不需要区分正反方向，降低了现场装配的出错概率。设计过程中需要重点考量每层筋条的过渡圆角，所有弯折位置都采用R2的圆角过渡，避免应力集中导致筋条在反复冲击下出现疲劳断裂，同时结构的安装底座部分做了加厚处理，厚度达到8mm，底座上预留两个M6的沉头安装孔，孔位间距按照标准机床安装槽的孔距设计，可以直接用内六角螺栓完成固定，不需要额外加工转接板。从受力特性来看，这种嵌套回形结构在受到正向冲击时，各层筋条的形变量是均匀递进的，最外层筋条最先接触载荷，发生形变后将力传递到第二层，

　　依次向内传导，不会出现局部应力过载的情况，相比传统的圆柱弹簧缓冲，这种结构的侧向抗偏移能力更强，即使冲击载荷存在15度以内的偏角，也能通过各层筋条的不对称形变抵消偏载，不会出现缓冲件错位弹出的问题。在尺寸链校核阶段，需要严格控制每层筋条的同轴度误差，整体形位公差控制在0.1mm以内，确保各层筋条在形变过程中不会发生互相干涉，相邻筋条之间的间隙均匀性误差不超过0.2mm，避免局部间隙过小导致形变时出现硬接触，失去缓冲吸能的作用。实际工况下，这类结构件可以承受单次最大1200N的冲击载荷，反复冲击寿命可以达到10万次以上，完全满足普通机床日常运行的缓冲防护需求，同时结构本身为一体化成型设计，不需要后续的装配工序，生产加工的良品率更高，

　　后期维护时只需要直接更换整体构件即可，不需要拆解周边的其他部件，维护效率相比传统的组合式缓冲结构提升60%。在建模过程中，需要重点处理每层筋条的衔接位置，所有衔接处都采用平滑过渡，避免出现直角棱边，一方面可以减少加工时的应力集中，另一方面也能避免安装过程中锐边划伤操作人员。结构的端面做了1mm的倒角处理，安装时可以快速对准安装槽的入口，降低装配对位的难度。针对不同的机床安装空间，还可以通过调整筋条的层数、每层的厚度以及间隙大小，来适配不同的冲击载荷需求，比如用于重型车床的缓冲件，可以将筋条厚度增加到6mm，间隙调整为2mm，整体结构的抗冲击能力可以提升一倍，同时安装尺寸不需要做太大改动，具备较强的适配扩展性。
