模块化铝型材便携式室内篮球架结构

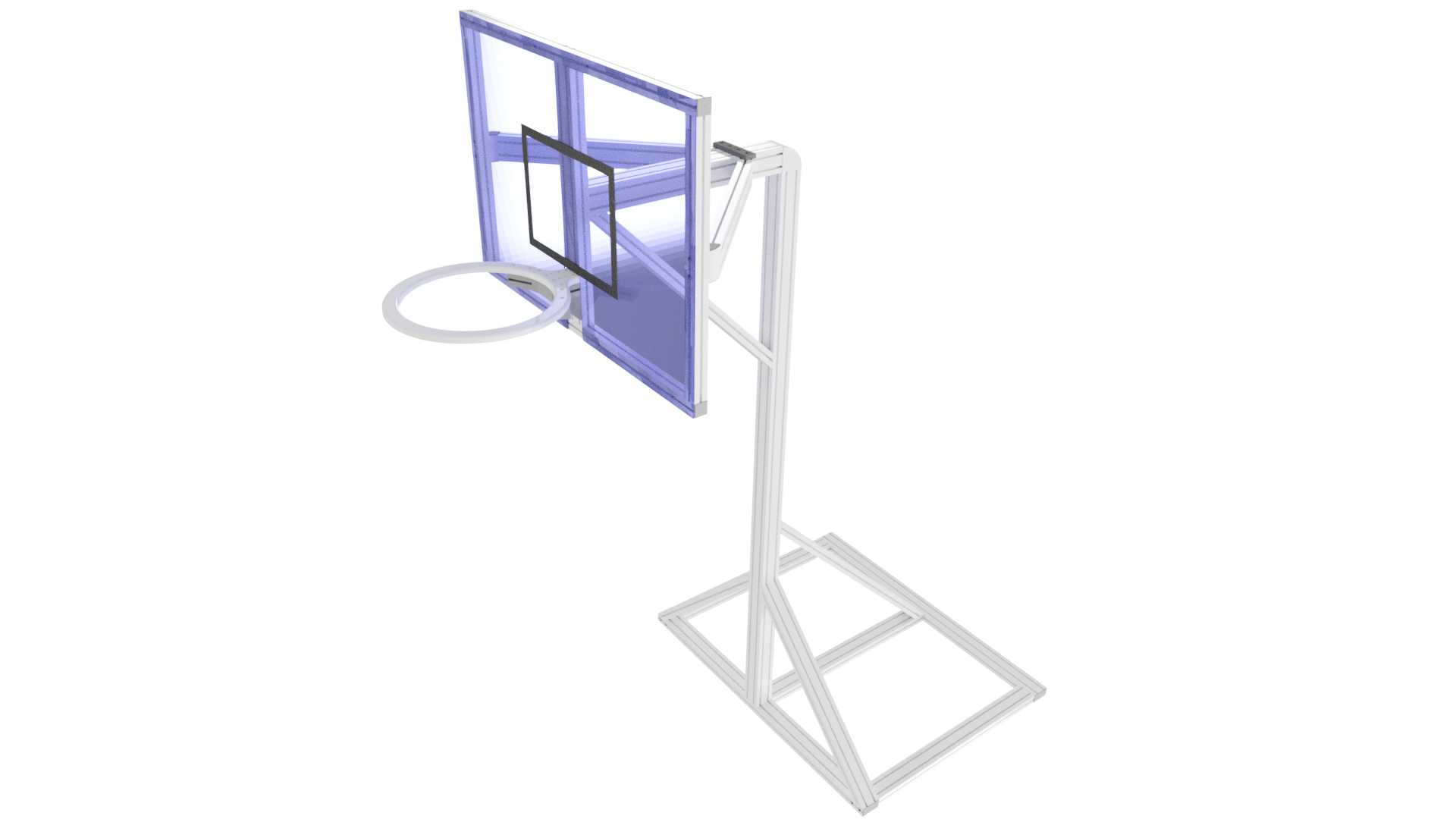

　　这款室内篮球架的整体支撑框架采用标准工业铝型材搭建，所有连接节点均配套铝型材专用角件与T型螺栓锁紧，无需额外焊接工序，装配过程仅需内六角扳手即可完成，拆解后所有杆件可沿型材长度方向堆叠码放，单套拆解后的最大包装尺寸不超过1.2米，可直接放入家用轿车后备箱，适配小型运动场馆临时布场、家庭室内娱乐、青少年篮球培训机构多点位轮转使用的场景，无需预埋固定件，也不会对室内地面造成打孔损伤。

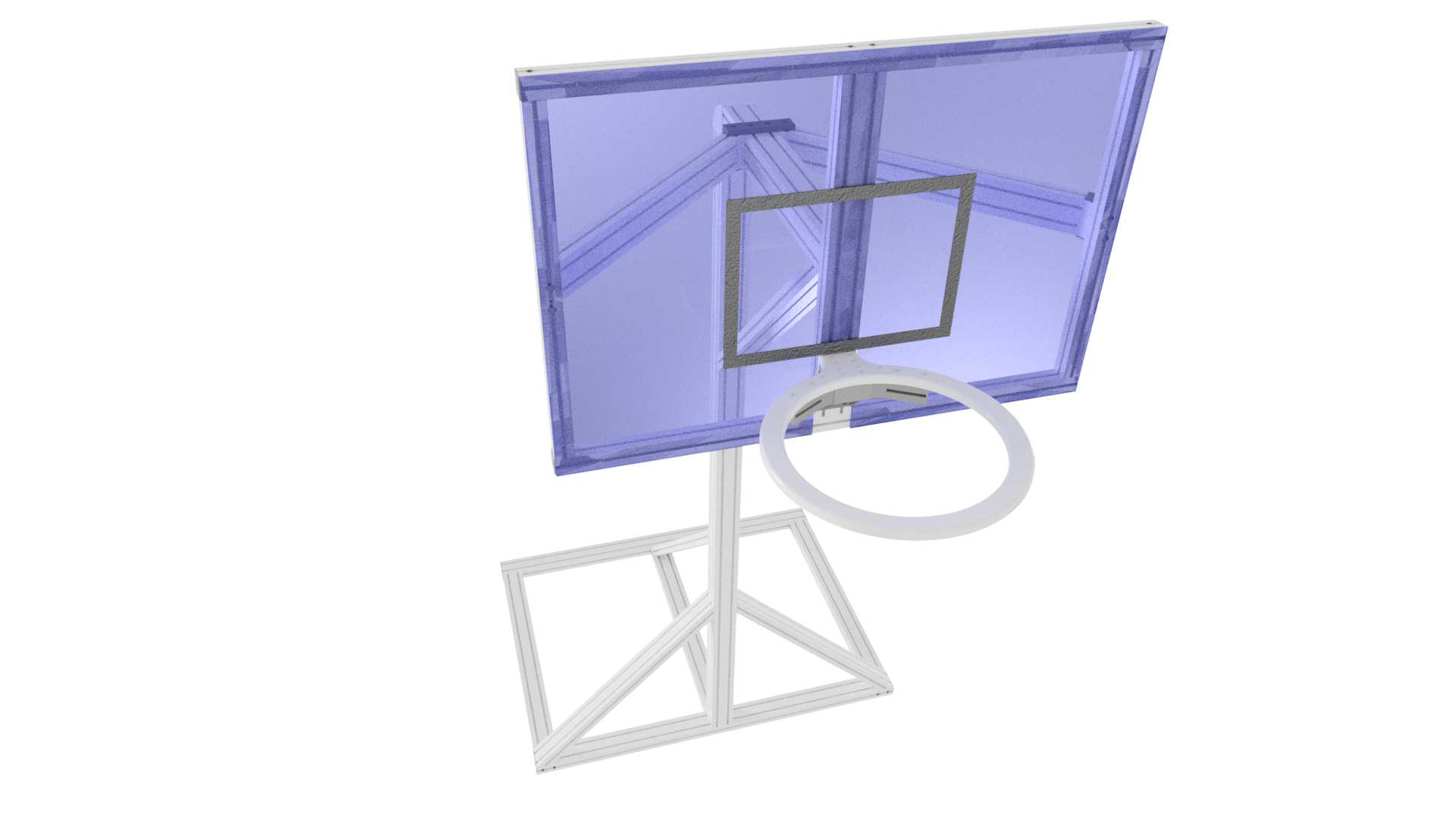

　　篮板部分采用半透明聚碳酸酯板材作为主体，边框通过铝型材槽口嵌入橡胶密封条压紧固定，既保留了职业篮球架的通透视觉效果，又能将篮板受篮球冲击产生的形变量控制在3毫米以内，避免长期击打出现板材开裂或边框松动的问题；篮圈通过4组螺栓固定在篮板下方的加强铝型材横梁上，横梁与主立柱之间额外增设了斜向支撑铝型材，将篮圈承受的扣篮冲击力直接传导至底部底座框架，减少篮板部位的应力集中，经结构校核，篮圈可承受100千克的瞬时垂直载荷，满足日常娱乐与基础训练的使用强度要求。

　　底座框架采用矩形铝型材拼接为双层框式结构，型材上预留的T型槽可直接嵌入配重块的固定卡扣，用户可根据使用场景选择配重方案：日常低强度使用时，可在底座凹槽内放置注水配重袋，单袋注满水后重量可达20千克，四组配重袋即可满足常规投篮的稳定性要求；若用于高频训练或有扣篮需求的场景，可直接在底座框内放置标准钢板配重，总配重可提升至80千克，确保篮球架在受到侧向冲击力时不会发生倾覆。底座底部可选配万向脚轮组件，脚轮通过型材螺母直接固定在底座框架的下表面，带刹车功能，移动时仅需将篮球架向后方倾斜15度即可依靠脚轮推行，到达指定位置后踩下刹车即可锁定位置，无需额外搬运。

　　主立柱采用单根加厚铝型材作为主体，与底座之间通过三角加强筋连接，立柱上预留了多组间距为10厘米的安装孔位，可根据使用人群的身高调整篮圈的安装高度，最低可适配2.3米的青少年训练高度，最高可调整至标准3.05米的职业比赛高度，高度调整时仅需松开连接螺栓，将篮架支撑臂滑动至对应孔位后锁紧即可，无需拆解其他部件。篮板与支撑臂之间采用可调角度连接结构，可根据安装地面的水平误差微调篮板的垂直角度，确保篮板始终保持与地面垂直，避免篮球反弹方向出现偏移。

　　从结构设计的冗余度来看，所有铝型材的壁厚均不低于2毫米，连接螺栓全部采用8.8级高强度镀锌螺栓，避免长期使用出现螺纹滑牙或型材变形的问题；所有型材的切割端面均加装了塑料端盖，既可以防止铝型材端面的毛刺划伤使用者，也能避免灰尘进入型材槽口影响后续配件的安装。整体结构没有复杂的曲面零件，所有零部件均为标准工业铝型材与通用标准件，加工时仅需对铝型材进行定尺切割与端面钻孔即可，加工精度要求低，普通的机加工门店即可完成所有零件的生产，生产成本远低于传统的钢制焊接篮球架，且后期维护时仅需更换损坏的标准件即可，无需整体返厂维修。

　　在安装边界方面，这款篮球架安装完成后的总占地面积为1.2米×1.0米，篮板伸出底座前沿的水平距离为0.8米，安装时仅需保证篮板前方预留不少于3米的无障碍空间即可满足基础投篮使用需求，不会占用过多室内空间，适配层高不低于3.2米的室内场地，无论是家庭地下室、小型健身工作室还是学校的室内活动角都可以安装使用。
