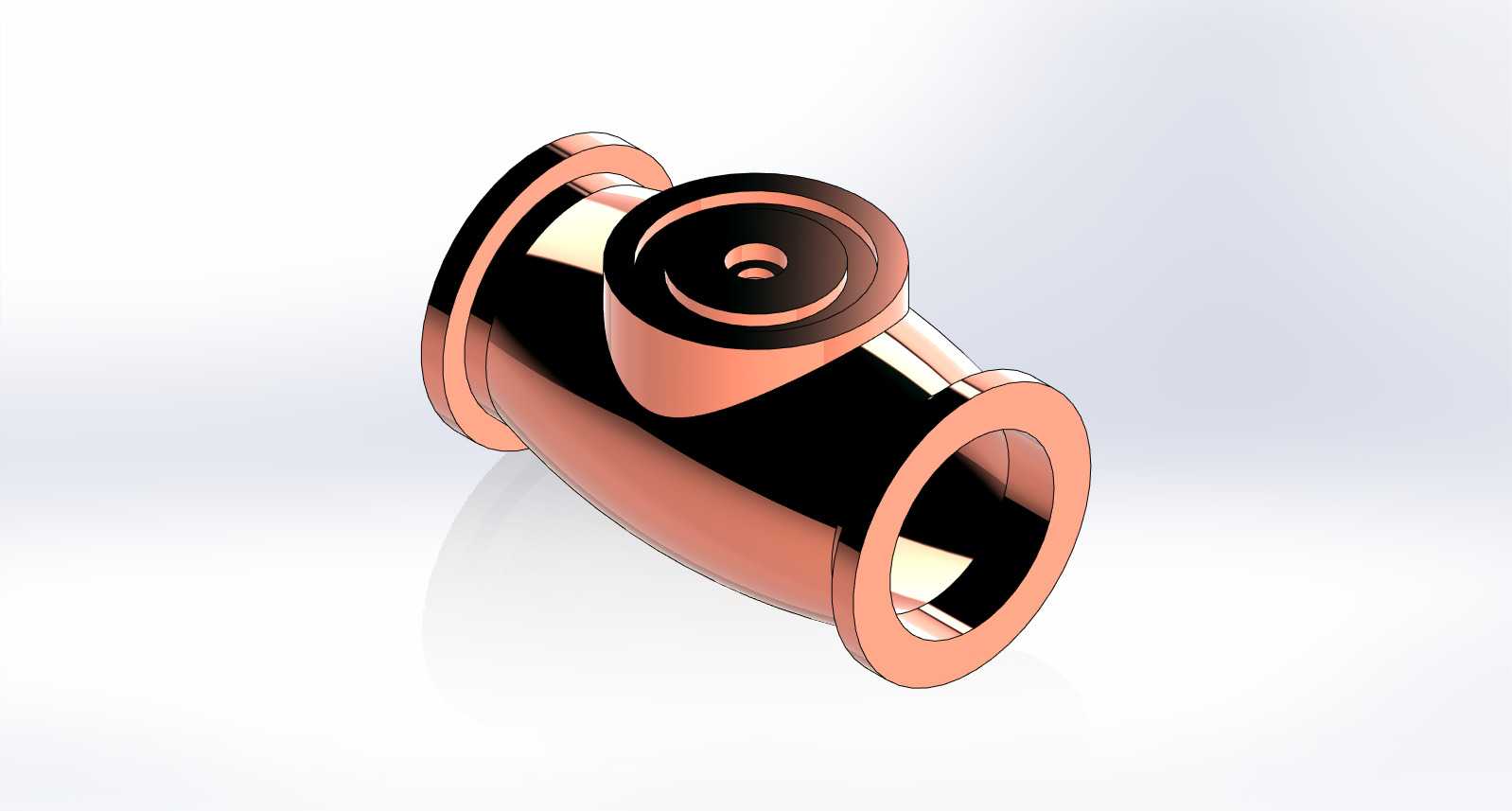

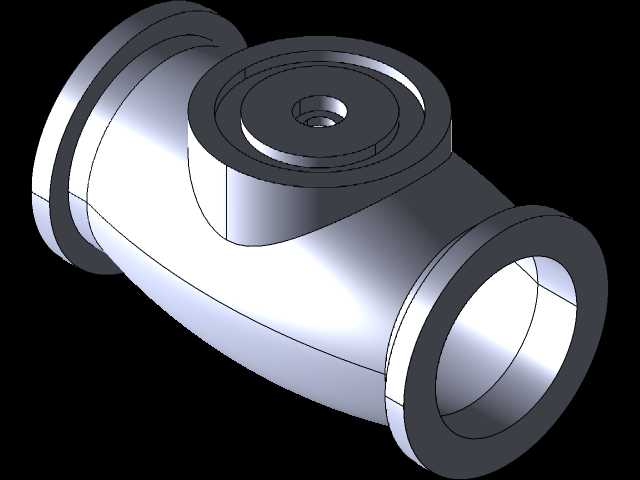

三通式铜制旋塞阀结构设计模型

项目分类:阀门 发布时间:2023-11-23 ID:718953
  • 三通式铜制旋塞阀结构设计模型
  • 三通式铜制旋塞阀结构设计模型

  在民用给排水、暖通循环、低压工业流体输送的管路系统中,这类三通结构的旋塞阀是实现介质流向切换、支路分流的核心控制部件,日常工况下常被安装在主管道与支路管线的交汇节点,用来替代多个直通阀的组合配置,减少管路接头数量、降低介质泄漏的概率。从结构设计逻辑来看,该阀体采用三通等径的腔体布局,三个连接端均为标准法兰式接口,可直接与同通径的金属管路法兰盘对接,安装时仅需匹配对应压力等级的密封垫片与紧固螺栓即可完成装配,无需额外加工过渡接头。阀体主体的流道采用平滑圆弧过渡设计,没有突兀的截面突变,能有效降低介质流经时的局部阻力损失,减少流道内的介质滞留死角,对于输送清水、低压蒸汽、轻质油品这类洁净介质的工况,能避免杂质在阀腔内部堆积卡滞旋塞。

  顶部的旋塞启闭件采用锥面配合结构,与阀体内腔的锥面密封座紧密贴合,旋转90度即可完成全开或全关动作,相比闸阀、截止阀的多圈旋转操作,启闭行程更短,适合需要快速切换流向的操作场景,日常维护时仅需拆卸顶部的压盖即可取出旋塞件进行密封面研磨或更换,无需将整个阀体从管路上拆下,大幅降低现场运维的工作量。从安装边界来看,三个法兰端面的轴线处于同一平面且互为90度垂直布局,安装时需预留出顶部操作手柄的旋转空间,避免周边管线或设备构件遮挡操作行程,阀体的进出口法兰同轴度、端面垂直度均按照通用管路阀门的公差要求设计,可适配常规管路安装的对中偏差补偿范围,不会出现强制装配导致的密封面受力不均泄漏问题。设计过程中针对铜制材质的特性做了壁厚优化,

  在满足1.6MPa公称压力的强度要求前提下,尽可能减薄非承压区域的壁厚,降低整体重量的同时保证铸件成型时的流动性,避免出现铸件缩松、砂眼等缺陷,流道内壁的粗糙度要求控制在Ra3.2以内,减少介质流动时的摩擦阻力,也能降低内壁结垢的概率。这类阀门在实际应用中,常被用在建筑暖通的供回水支路切换、小型换热站的介质流向调整、民用自来水的支路供水控制场景,相比铸铁材质的同规格阀门,铜制阀体的抗锈蚀能力更强,适合长期接触水介质的工况,不会因为锈蚀导致旋塞卡滞无法操作,密封面的耐磨性能也能满足数千次启闭循环的使用要求,无需频繁更换密封配件。建模过程中严格遵循阀门设计的相关规范,对法兰连接的螺栓孔分布、密封面尺寸、旋塞的配合锥度都做了参数化处理,可通过调整参数快速生成不同通径规格的同系列阀型,法兰背面的加强筋布局经过受力仿真验证,在螺栓紧固时不会出现法兰面变形翘曲的问题,保证连接后的密封可靠性。
