三联手动控制整体式液压单片换向阀

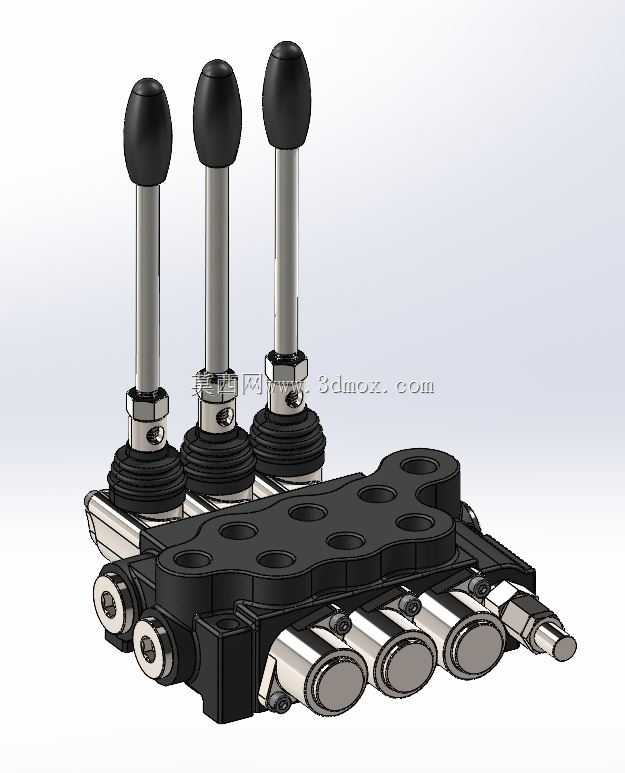

　　这款三联手动液压单片换向阀，是工程机械液压系统里常用的方向控制元件，日常在小型装载机、挖掘机附属工装、环卫压缩设备、农用液压机具的液压回路中都能见到它的身影，核心作用是通过手动操作改变压力油的流向，从而控制对应液压执行元件的启停、换向与动作速度，实现工作装置的举升、下降、收放、回转等动作。从结构设计来看，这款阀采用整体式联片结构，三个控制联集成在同一个阀体内，相比分片式多路阀，整体式结构的密封面更少，内泄漏风险更低，结构刚性更强，适合安装空间紧凑、控制回路数量固定的液压系统中。每个控制联都配置了独立的手动操纵杆，操纵杆顶部采用椭圆防滑橡胶握头，握头下方设置了防尘波纹管密封结构，能够阻挡作业环境中的粉尘、泥水进入阀杆配合间隙，

　　避免阀杆磨损卡滞，延长元件使用寿命；阀杆与阀体之间采用精密间隙密封配合，加工时需要严格控制阀杆圆柱度与配合间隙，保证换向灵活的同时控制内泄漏量在标准允许范围内。阀体采用铸铁材质加工，进油口、回油口以及各工作油口都设置在阀组的侧端面，油口采用标准公制螺纹连接，安装时可以根据管路走向选择对应侧的油口进行配管，阀组底部设置了定位安装孔，安装时需要保证阀组安装平面的平面度，避免安装螺栓拧紧后阀体变形导致阀杆卡滞。设计这款阀的三维模型时，首先要确定阀组的额定流量与额定压力参数，匹配常用的中低压液压系统工况，三个操纵杆的中位机能采用常用的O型机能，中位时各油口封闭，执行元件可以保持在固定位置，不会出现窜动下滑的情况；

　　每个联的过载保护阀集成在阀体内，当工作回路压力超过设定值时，过载阀开启溢流，保护液压油缸与管路不会因为超压损坏。从安装边界来看，这款阀组的整体宽度由三联结构决定，操纵杆的摆动行程需要在设计时预留足够的操作空间，避免操纵杆摆动时与周边的机架、护板发生干涉，安装时操纵杆的操作高度要符合人机工程学要求，方便操作人员在作业位置轻松扳动操纵杆，不需要过度探身或者抬手。在实际选型应用中，这款阀适合三个以下液压动作的小型设备使用，相比电磁换向阀，手动控制的方式不需要额外配置电气控制系统，结构简单可靠，故障点少，适合在野外作业、供电不稳定或者低成本需求的设备上使用；阀组内部的油道采用铸造流道，设计时要尽量减少流道的直角转弯，降低油液流动的压力损失，

　　减少系统发热。建模过程中需要重点关注阀杆与阀体的配合尺寸，各油口的位置度，安装孔的间距精度，以及操纵杆铰接点的运动行程，保证模型装配后操纵杆可以顺畅摆动，没有干涉卡顿的情况，同时还原防尘罩、密封件、连接螺栓等细节结构，方便设计人员直接将模型导入设备整体装配中，进行管路布置与安装空间校核，避免实际生产时出现安装干涉、操作空间不足的问题。在液压系统匹配时，需要根据系统的最大流量选择对应通径的阀组，这款阀的通径可以满足流量60L/min以内的系统使用，回油口的通径要大于进油口通径，避免回油背压过高导致阀杆密封损坏；日常维护时只需要定期检查防尘罩是否破损，更换操纵杆铰接处的润滑脂，不需要拆解阀体内部，维护成本较低。
